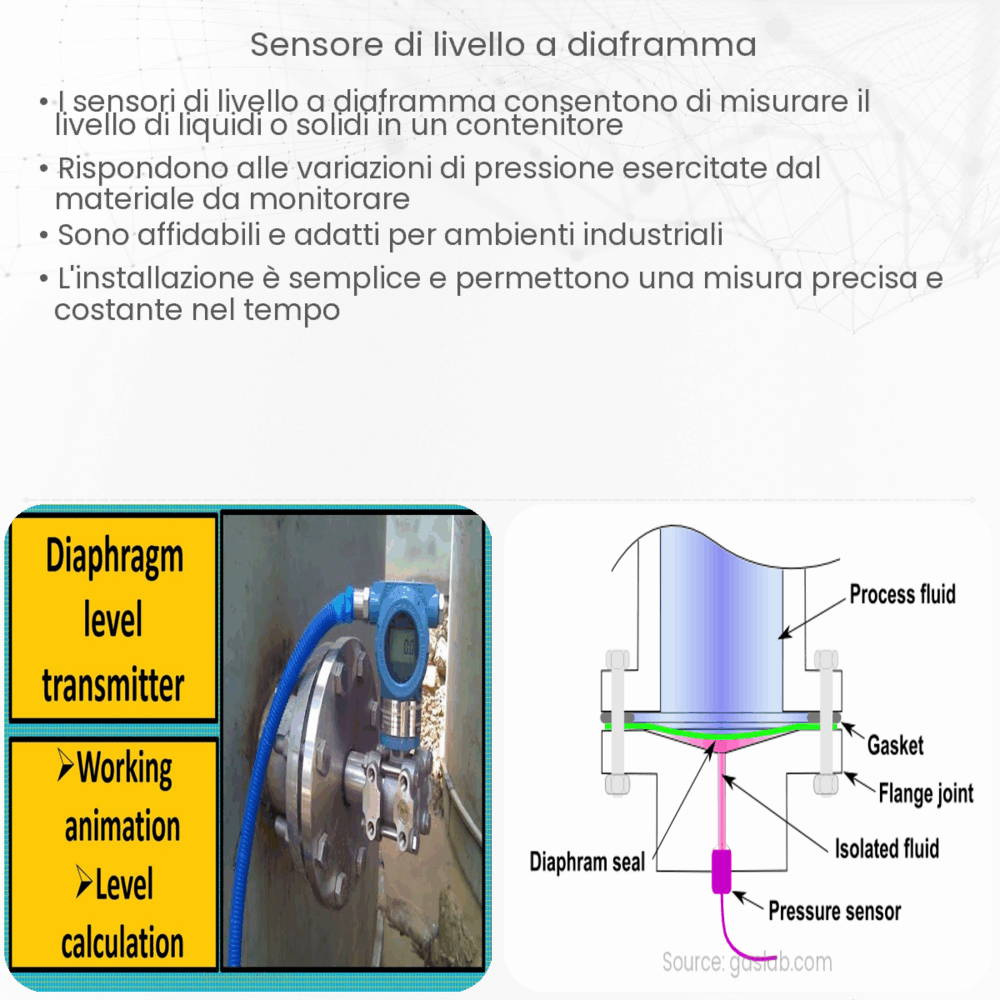

Cos’è un Sensore di Livello a Diaframma?
Il sensore di livello a diaframma è un dispositivo elettronico utilizzato per misurare il livello di liquidi o solidi granulari in diversi contesti industriali e di laboratorio. Questo tipo di sensore funziona sulla base della pressione esercitata dal materiale misurato su un diaframma sensibile alla pressione.
Principio di Funzionamento
Il principio di funzionamento di un sensore di livello a diaframma si basa sulla legge fisica della pressione idrostatica. La pressione esercitata da un liquido in un contenitore è direttamente proporzionale all’altezza del liquido stesso. La formula per calcolare la pressione idrostatica è:
P = ρgh
dove P rappresenta la pressione, ρ (rho) è la densità del liquido, g è l’accelerazione di gravità, e h è l’altezza del liquido sopra il sensore.
Componenti e Caratteristiche
Il sensore è generalmente composto da un diaframma elastico, un trasduttore di pressione e un circuito elettronico per il trattamento del segnale. Il diaframma, realizzato in materiali resistenti come acciaio inossidabile o ceramica, è l’elemento che entra in contatto diretto con il liquido o il solido da misurare. La variazione di pressione sul diaframma viene trasformata in un segnale elettrico dal trasduttore di pressione.
Applicazioni
I sensori di livello a diaframma trovano applicazione in svariati settori industriali. Sono particolarmente utili in ambienti dove è necessaria una misura precisa e affidabile del livello di sostanze, come nell’industria chimica, farmaceutica, alimentare e nel trattamento delle acque. Grazie alla loro capacità di resistere a temperature e pressioni elevate, nonché a sostanze corrosive, questi sensori sono ideali per ambienti difficili.
Vantaggi
Questi sensori offrono diversi vantaggi, tra cui:
- Alta precisione nelle misurazioni.
- Robustezza e durata nel tempo, grazie ai materiali resistenti da cui sono composti.
- Facilità di installazione e manutenzione.
- Adattabilità a diversi tipi di liquidi e solidi granulari.
La scelta del sensore di livello a diaframma adeguato dipende da diversi fattori, tra cui la natura del materiale da misurare, l’ambiente di installazione e le specifiche esigenze di misurazione. È importante selezionare un sensore che soddisfi tutte le esigenze specifiche per garantire misurazioni accurate e affidabili.
Selezione e Installazione
La scelta del sensore di livello a diaframma giusto per una specifica applicazione richiede la considerazione di vari fattori. È fondamentale valutare la compatibilità del materiale del diaframma con il liquido o solido da misurare. Inoltre, bisogna considerare la gamma di misurazione necessaria, la temperatura e la pressione dell’ambiente di lavoro. La configurazione del sistema di monitoraggio e la necessità di funzioni aggiuntive, come la compensazione della temperatura, influenzano anche la scelta del sensore.
Manutenzione
La manutenzione dei sensori di livello a diaframma è generalmente limitata ma essenziale per garantire prestazioni ottimali nel tempo. È importante effettuare controlli periodici per verificare l’integrità del diaframma e l’accuratezza delle misurazioni. La pulizia regolare del diaframma è cruciale, specialmente in applicazioni dove il materiale misurato può causare incrostazioni o depositi.
Integrazione con Altri Sistemi
I sensori di livello a diaframma possono essere facilmente integrati con sistemi di controllo automatizzati. Questi sensori sono spesso collegati a PLC (Programmable Logic Controllers) o altri sistemi di monitoraggio per fornire feedback in tempo reale e permettere un controllo preciso dei processi. L’uso di tecnologie come il 4-20 mA loop o la comunicazione digitale (ad esempio, HART, Profibus) permette una facile integrazione e comunicazione dei dati.
Sfide e Considerazioni Future
Nonostante i numerosi vantaggi, i sensori di livello a diaframma possono incontrare sfide in certe applicazioni. Ad esempio, in presenza di materiali molto viscosi o adesivi, il diaframma può richiedere una pulizia più frequente. Inoltre, la ricerca continua nel campo dei materiali e della tecnologia dei sensori promette ulteriori miglioramenti in termini di precisione, affidabilità e applicazioni in condizioni estreme.
Conclusione
In conclusione, il sensore di livello a diaframma rappresenta una soluzione efficace e versatile per la misurazione di livelli in vari settori industriali. Con la sua alta precisione, robustezza e facilità di integrazione, è uno strumento indispensabile in molte applicazioni. Selezionando il sensore adeguato e assicurando una manutenzione appropriata, gli utenti possono trarre il massimo beneficio da questo dispositivo. Le innovazioni future in questo campo apriranno nuove possibilità e miglioramenti, consolidando ulteriormente il ruolo dei sensori di livello a diaframma nell’automazione industriale e nel controllo dei processi.
