Scopri tutto sui resistori a film metallico: la loro precisione, stabilità, applicazioni e vantaggi, essenziali per circuiti elettronici ad alta precisione.
Cos’è un Resistore a Film Metallico?

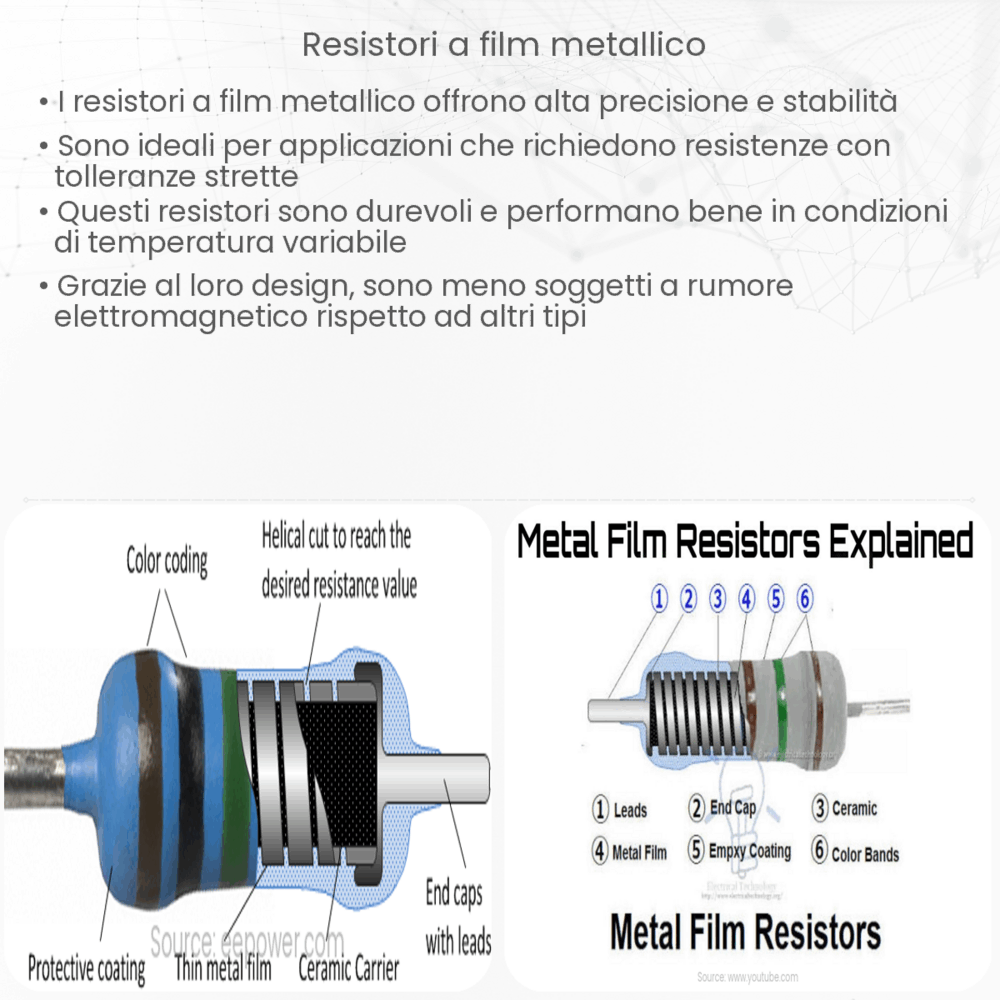

I resistori a film metallico rappresentano una categoria di componenti elettronici passivi utilizzati per limitare il flusso di corrente all’interno di un circuito. Sono costituiti da un substrato isolante su cui viene depositato un film sottile di materiale metallico, come nichel-cromo (NiCr), mediante processi di deposizione fisica da vapore. Questo strato metallico, estremamente sottile, funge da resistenza, offrendo un preciso controllo sulla quantità di corrente che può fluire attraverso il resistore.
Caratteristiche Principali
I resistori a film metallico sono apprezzati per la loro precisione e stabilità nel tempo. Presentano una tolleranza che varia tipicamente dallo 0.1% al 5%, rendendoli ideali per applicazioni che richiedono una grande precisione. Inoltre, questi componenti mostrano un eccellente comportamento in termini di coefficiente di temperatura, il che significa che la loro resistenza varia molto poco al variare della temperatura, garantendo così prestazioni affidabili in un ampio intervallo di condizioni ambientali.
Applicazioni
Le applicazioni dei resistori a film metallico sono molteplici e variano a seconda delle necessità specifiche di ogni circuito elettronico. Si trovano comunemente in dispositivi di precisione come strumenti di misura, apparecchiature mediche, prodotti per telecomunicazioni e in circuiti di alimentazione che richiedono una regolazione precisa della corrente. La loro affidabilità e precisione li rendono inoltre una scelta ottimale per circuiti di feedback e di temporizzazione, dove la stabilità del componente è cruciale per il corretto funzionamento dell’intero sistema.
Vantaggi
- Precisione: Offrono tolleranze strette che permettono di ottenere valori di resistenza molto accurati.
- Stabilità: Mostrano una minima variazione della resistenza in risposta a cambiamenti di temperatura, garantendo prestazioni costanti.
- Affidabilità: La loro costruzione e il materiale utilizzato li rendono resistenti agli shock meccanici e alle variazioni termiche, aumentando la durata del componente.
- Versatilità: Sono disponibili in una vasta gamma di valori di resistenza, adattandosi a diverse applicazioni e requisiti di progetto.
Considerazioni Tecniche
Quando si sceglie un resistore a film metallico per un’applicazione specifica, è importante considerare diversi fattori tecnici oltre alla resistenza nominale. Questi includono la potenza nominale, che indica la quantità massima di energia che il resistore può dissipare senza danneggiarsi, e il coefficiente di temperatura, che misura la variazione della resistenza in funzione della temperatura. Altri aspetti da valutare sono la tensione di lavoro massima, la stabilità a lungo termine e la compatibilità con i processi di saldatura utilizzati durante l’assemblaggio dei circuiti elettronici.
Confronto con Altri Tipi di Resistori
I resistori a film metallico sono spesso confrontati con altri tipi di resistori, come quelli a film spesso o a carbone. Rispetto ai resistori a film spesso, quelli a film metallico offrono una migliore precisione e stabilità, rendendoli preferibili per applicazioni ad alta precisione. D’altra parte, i resistori a film di carbone possono essere più economici ma offrono tolleranze più larghe e una minore stabilità, rendendoli meno adatti per applicazioni che richiedono alta affidabilità e precisione.
Manutenzione e Sostituzione
Anche se i resistori a film metallico sono generalmente molto affidabili, possono comunque fallire a causa di sovraccarichi di potenza, shock termici o stress meccanico. È importante monitorare le condizioni di lavoro dei resistori e sostituirli se mostrano segni di deterioramento o se le misurazioni della resistenza escono fuori dalle tolleranze accettabili. Una corretta manutenzione e la selezione attenta delle specifiche possono contribuire significativamente ad aumentare la vita utile di questi componenti.
Conclusione
I resistori a film metallico sono componenti essenziali in numerosi dispositivi elettronici, offrendo precisione, stabilità e affidabilità. La loro capacità di mantenere valori di resistenza precisi anche in condizioni ambientali variabili li rende indispensabili in applicazioni ad alta precisione e in ambienti difficili. Scegliendo attentamente il resistore giusto per la propria applicazione e prestando attenzione alla manutenzione, è possibile sfruttare al meglio le caratteristiche di questi componenti. Che si tratti di progetti di elettronica di consumo, strumentazione industriale o apparecchiature mediche, i resistori a film metallico rappresentano una scelta solida per garantire le prestazioni e l’affidabilità del circuito.
