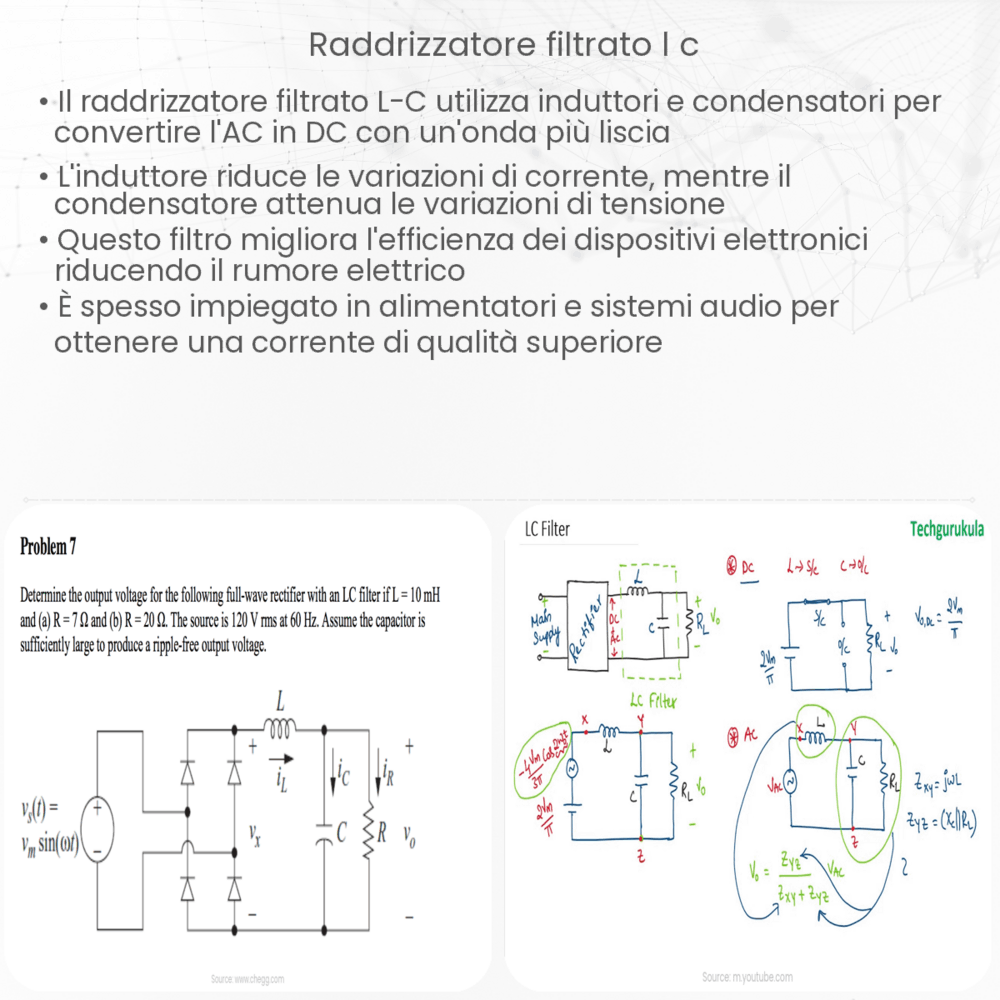

Cos’è un Raddrizzatore Filtrato L-C?
Un raddrizzatore filtrato L-C è un componente elettronico utilizzato per convertire la corrente alternata (AC) in corrente continua (DC), integrando un filtro induttivo-capacitivo (L-C) per ridurre le variazioni della tensione di uscita. Questo tipo di raddrizzatore è ampiamente impiegato in varie applicazioni elettroniche, offrendo vantaggi significativi in termini di efficienza e qualità della tensione di uscita.
Principio di Funzionamento
Il raddrizzatore filtrato L-C opera attraverso due fasi principali: la raddrizzazione e la filtrazione. Nella fase di raddrizzazione, un circuito di diodi trasforma l’AC in DC pulsante. Successivamente, il filtro L-C entra in gioco per smussare le pulsazioni, fornendo una DC più stabile. L’induttore (L) agisce per limitare le variazioni di corrente, mentre il condensatore (C) riduce le variazioni di tensione.
Configurazioni del Raddrizzatore
Esistono diverse configurazioni per i raddrizzatori filtrati L-C, tra cui i più comuni sono:
- Raddrizzatore Monofase: Utilizzato per applicazioni a bassa potenza, trasforma l’AC monofase in DC.
- Raddrizzatore Trifase: Indicato per applicazioni ad alta potenza, converte l’AC trifase in DC.
Equazione del Filtro L-C
Il comportamento del filtro L-C può essere descritto matematicamente. L’induttanza (L) e la capacità (C) sono collegati attraverso l’equazione del filtro:
\[ V_{out} = V_{in} * (1 – e^{-t / \sqrt{LC}}) \]
dove:
- \( V_{out} \) è la tensione di uscita.
- \( V_{in} \) è la tensione di ingresso.
- \( t \) è il tempo.
- \( L \) è l’induttanza.
- \( C \) è la capacità.
Questa equazione mostra come il filtro L-C riduca le fluttuazioni della tensione di uscita, fornendo una DC più stabile e pulita.
Importanza del Filtro L-C nei Raddrizzatori
L’impiego del filtro L-C in un raddrizzatore è cruciale per migliorare la qualità della tensione di uscita. Senza un adeguato filtraggio, la corrente continua risultante sarebbe altamente pulsante, potenzialmente danneggiando i dispositivi elettronici o influenzando negativamente le loro prestazioni. Il filtro L-C assicura che la corrente di uscita sia il più possibile priva di fluttuazioni, aumentando così l’efficienza e l’affidabilità del sistema.
Vantaggi e Limitazioni
Il raddrizzatore filtrato L-C presenta numerosi vantaggi:
- Stabilità Migliorata: Produce una tensione DC più stabile rispetto ai raddrizzatori non filtrati.
- Minore Rumore Elettrico: Riduce il rumore e le interferenze nella tensione di uscita.
- Versatilità: Adatto a una vasta gamma di applicazioni, dai piccoli caricatori ai sistemi di alimentazione di grandi dimensioni.
Tuttavia, esistono anche alcune limitazioni:
- Dimensioni e Costo: I componenti del filtro, specialmente per applicazioni ad alta potenza, possono essere ingombranti e costosi.
- Perdite di Energia: L’induttore e il condensatore possono introdurre perdite di energia nel sistema.
Applicazioni del Raddrizzatore Filtrato L-C
I raddrizzatori filtrati L-C trovano impiego in diverse applicazioni:
- Sistemi di Alimentazione: Forniscono una tensione DC stabile per alimentare vari dispositivi elettronici.
- Caricatori di Batterie: Utilizzati nei caricabatterie per garantire una carica efficiente e sicura.
- Applicazioni Industriali: Nell’industria, sono impiegati per processi che richiedono una corrente continua precisa e stabile.
Conclusione
Il raddrizzatore filtrato L-C rappresenta una soluzione essenziale per convertire l’AC in DC, offrendo una tensione di uscita più stabile e riducendo il rumore elettrico. Sebbene vi siano alcune sfide relative alle dimensioni e ai costi dei componenti, i vantaggi in termini di efficienza e affidabilità lo rendono una scelta prevalente in molte applicazioni elettroniche. La sua versatilità e la capacità di adattarsi a diverse esigenze lo rendono un componente fondamentale nell’ingegneria elettrica moderna.
