Cos’è la Messa a Terra ESD?
La messa a terra ESD (ElectroStatic Discharge) è una misura di sicurezza fondamentale per proteggere i componenti elettronici sensibili dagli effetti dannosi delle scariche elettrostatiche. Queste scariche possono generarsi attraverso il semplice contatto o la separazione tra due superfici e hanno la potenzialità di danneggiare irreparabilmente i dispositivi elettronici. Implementare un efficace sistema di messa a terra ESD è quindi essenziale in ambienti quali laboratori di ricerca, linee di produzione di elettronica e in qualsiasi luogo dove si maneggiano componenti elettronici sensibili.
Principi della Messa a Terra ESD
La messa a terra ESD funziona dissipando le cariche elettrostatiche accumulate sulle persone, sugli strumenti o sui componenti elettronici, conducendole in modo sicuro verso il terreno. Il principio di base è quello di creare un percorso di resistenza controllata, in modo che le cariche possano fluire verso terra senza generare correnti dannose. Ciò si ottiene collegando gli oggetti sensibili a un punto di terra tramite dispositivi di messa a terra, come braccialetti antistatici per le persone e tappetini antistatici per le superfici di lavoro.

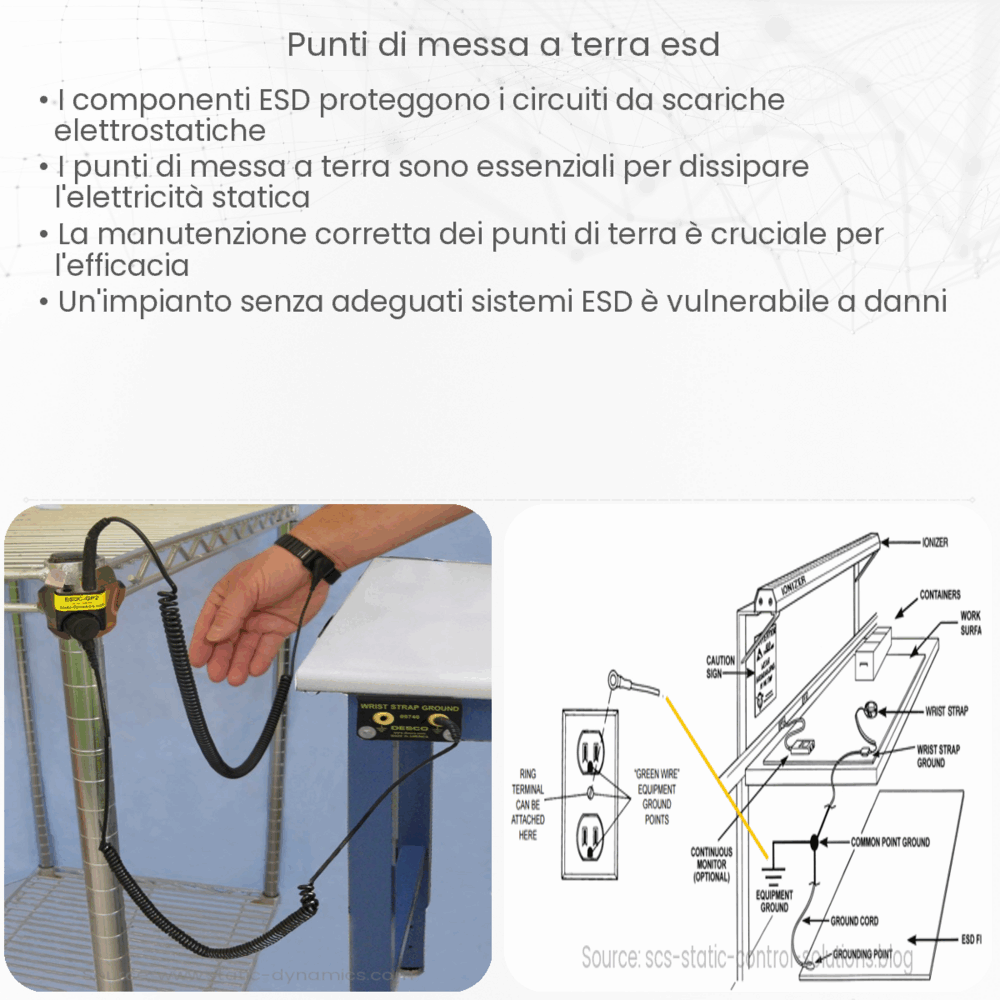

Componenti di un Sistema di Messa a Terra ESD
Un sistema di messa a terra ESD efficace comprende diversi componenti chiave:
- Braccialetti Antistatici: Indossati dagli operatori, questi braccialetti garantiscono una connessione affidabile tra la persona e il punto di terra.
- Tappetini Antistatici: Usati su banchi di lavoro e pavimenti, aiutano a dissipare le cariche da oggetti e componenti posti su di essi.
- Cavi di Terra: Forniscono il collegamento fisico tra i dispositivi di messa a terra e il punto di terra.
- Resistenze di Limitazione: Inserite nel percorso di terra per controllare la velocità di scarica e proteggere i componenti sensibili.
Il corretto dimensionamento e la scelta dei materiali sono cruciali per l’efficacia del sistema. In particolare, le resistenze di limitazione devono avere un valore tale da permettere una scarica sicura delle cariche elettrostatiche senza però compromettere la sicurezza dell’operatore o dei componenti. Tipicamente, si utilizzano resistenze dell’ordine di 1 MΩ (megohm).
Implementazione e Manutenzione di un Sistema di Messa a Terra ESD
Per garantire l’efficacia di un sistema di messa a terra ESD, è fondamentale seguire linee guida precise per la sua implementazione e manutenzione. In primo luogo, tutti i componenti del sistema devono essere regolarmente controllati e testati per assicurarsi che mantengano le loro proprietà conduttive e protettive. Ciò include la verifica della continuità dei cavi di terra e l’integrità dei braccialetti e dei tappetini antistatici. Inoltre, è importante educare e formare il personale sull’uso corretto dei dispositivi di protezione ESD e sulle procedure di lavoro sicure.
L’ambiente di lavoro dovrebbe essere progettato per minimizzare la generazione di cariche elettrostatiche. Questo può essere ottenuto controllando l’umidità relativa, poiché un’umidità sufficientemente alta riduce la possibilità di generazione di cariche elettrostatiche, e utilizzando materiali e rivestimenti antistatici per pavimenti, tavoli e sedie. Anche la scelta dell’abbigliamento può influire, con tessuti specificamente progettati per ridurre la generazione di cariche statiche.
Normative e Standard di Riferimento
Esistono diverse normative e standard internazionali che stabiliscono i requisiti per i sistemi di messa a terra ESD, tra cui lo standard ANSI/ESD S20.20, che fornisce un framework per lo sviluppo di un programma completo di controllo dell’ESD. Seguire questi standard è essenziale per garantire la sicurezza dei componenti elettronici e la conformità ai requisiti di qualità e sicurezza.
Conclusioni
La messa a terra ESD è una componente critica nella protezione dei componenti elettronici sensibili dalle scariche elettrostatiche, che possono causare danni irreversibili e costosi. Implementando un sistema di messa a terra ESD efficace, composto da braccialetti antistatici, tappetini, cavi di terra e resistenze di limitazione, è possibile creare un ambiente di lavoro sicuro per la manipolazione di componenti elettronici. La manutenzione regolare e la formazione del personale sono altrettanto importanti per assicurare l’integrità e l’efficacia del sistema. Inoltre, aderire agli standard e alle normative internazionali rappresenta un ulteriore passo verso la realizzazione di ambienti di lavoro sicuri e produttivi. Infine, la consapevolezza e il rispetto delle pratiche di controllo ESD sono fondamentali per proteggere l’investimento in componenti elettronici e garantire la continuità delle operazioni industriali e di ricerca.
