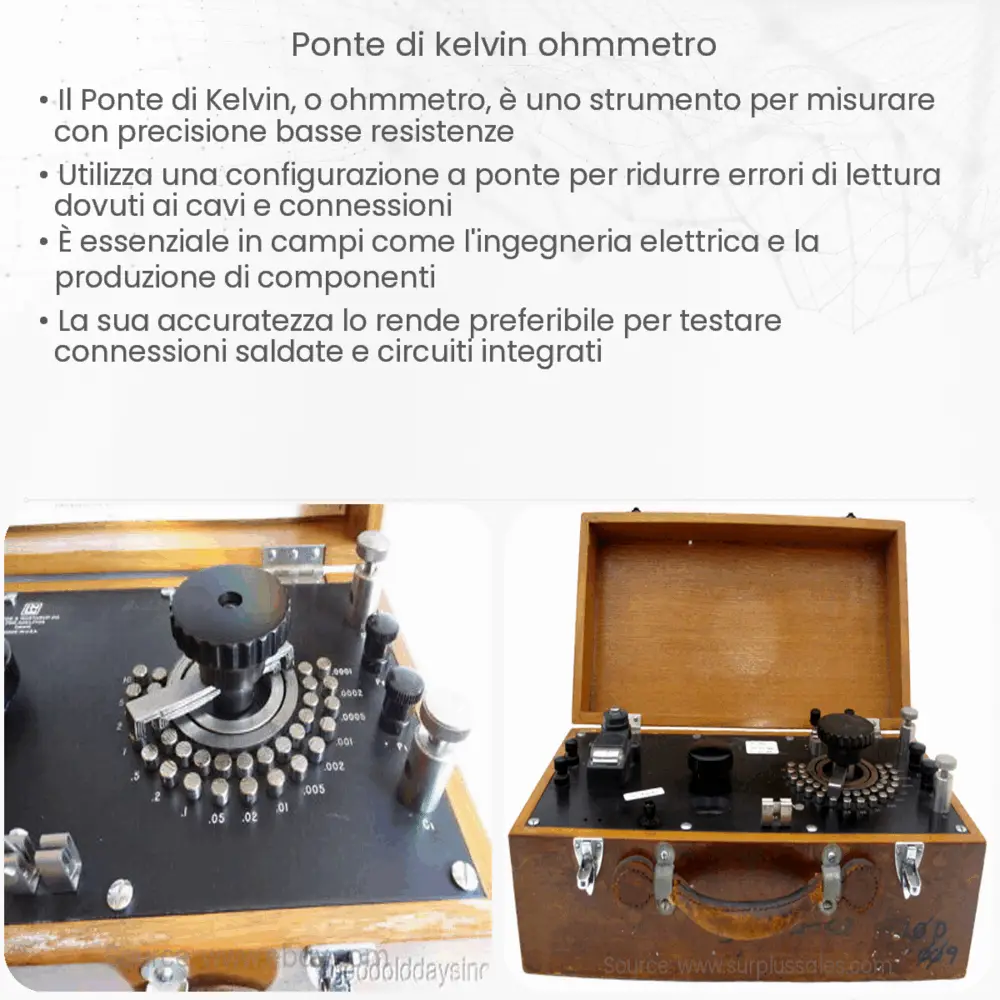

Il Ponte di Kelvin Ohmmetro: Introduzione e Principi Fondamentali
Il Ponte di Kelvin, noto anche come Ponte di Kelvin-Varley, è uno strumento di misurazione elettrica progettato per determinare il valore di resistenze elettriche con elevata precisione. Questo strumento trova applicazione in diversi settori, dall’ingegneria elettronica alla manutenzione industriale, grazie alla sua capacità di misurare resistenze molto basse con grande accuratezza.
Il principio di funzionamento del Ponte di Kelvin si basa sulla configurazione del ponte di Wheatstone, ma con alcune modifiche cruciali che ne migliorano la precisione per resistenze di valore molto basso. La configurazione base comprende quattro resistenze: due resistenze note, una resistenza incognita da misurare e una resistenza variabile. Queste resistenze sono collegate in modo da formare un circuito a ponte, alimentato da una fonte di tensione continua.
Configurazione e Calibrazione del Ponte di Kelvin
Per effettuare una misurazione, il Ponte di Kelvin richiede una fase di calibrazione. Durante questa fase, si regola la resistenza variabile fino a che la differenza di potenziale tra i due punti medi del ponte sia zero o vicino allo zero. Questo stato è detto “bilanciamento del ponte” e indica che la rapporto tra le coppie di resistenze ai due lati del ponte è uguale.
La formula per il calcolo della resistenza incognita (Rx) nel Ponte di Kelvin è:
Rx = R2 * (R3 / R4)
dove R2 è la resistenza nota, R3 è la resistenza variabile e R4 è una resistenza aggiuntiva che forma l’altra parte del ponte. È importante notare che per la precisione della misura, R2 e R4 dovrebbero essere di alta qualità e con valori noti con precisione.
Il vantaggio principale del Ponte di Kelvin rispetto al ponte di Wheatstone tradizionale è la sua capacità di misurare resistenze molto basse, cosa che il ponte di Wheatstone non può fare con la stessa precisione a causa della resistenza dei cavi e dei connettori nel circuito. Grazie all’uso di una configurazione a “doppio ponte”, il Ponte di Kelvin elimina questi errori parassiti, rendendo le misurazioni più precise.
Applicazioni Pratiche e Avanzamenti del Ponte di Kelvin
Le applicazioni del Ponte di Kelvin sono ampie e variegate. In ambito industriale, viene utilizzato per la verifica e il controllo qualità di componenti elettrici, in particolare dove sono richieste misurazioni di resistenza di alta precisione. Inoltre, è fondamentale nella ricerca e sviluppo di nuovi materiali e tecnologie, dove la resistenza elettrica gioca un ruolo cruciale.
Con l’avanzare della tecnologia, il Ponte di Kelvin ha subito notevoli migliorie. Le versioni moderne incorporano spesso componenti elettronici digitali, che aumentano la precisione, riducono la necessità di calibrazioni manuali e permettono una più facile lettura dei risultati. Alcuni dispositivi includono anche funzionalità automatiche per il bilanciamento del ponte e la compensazione della temperatura, che migliorano ulteriormente la precisione delle misure.
Limitazioni e Considerazioni nell’Uso del Ponte di Kelvin
Nonostante i suoi vantaggi, il Ponte di Kelvin presenta alcune limitazioni. La precisione delle misure può essere influenzata da fattori esterni come le variazioni di temperatura e le interferenze elettromagnetiche. Pertanto, è importante utilizzare lo strumento in un ambiente controllato per ottenere risultati affidabili. Inoltre, la complessità e il costo dell’apparecchiatura possono limitarne l’uso in applicazioni meno critiche, dove sono accettabili misure meno precise.
Conclusione
In conclusione, il Ponte di Kelvin rappresenta uno strumento fondamentale nel campo delle misurazioni elettriche. La sua capacità di misurare con elevata precisione resistenze molto basse lo rende indispensabile in numerosi settori, dalla ricerca scientifica all’ingegneria industriale. Sebbene esista da oltre un secolo, le continue innovazioni tecnologiche hanno permesso al Ponte di Kelvin di rimanere un dispositivo all’avanguardia. Le sue applicazioni pratiche, unite alle sue capacità tecniche, ne fanno uno strumento insostituibile per chiunque necessiti di misurazioni di resistenza elettrica accurate e affidabili.
