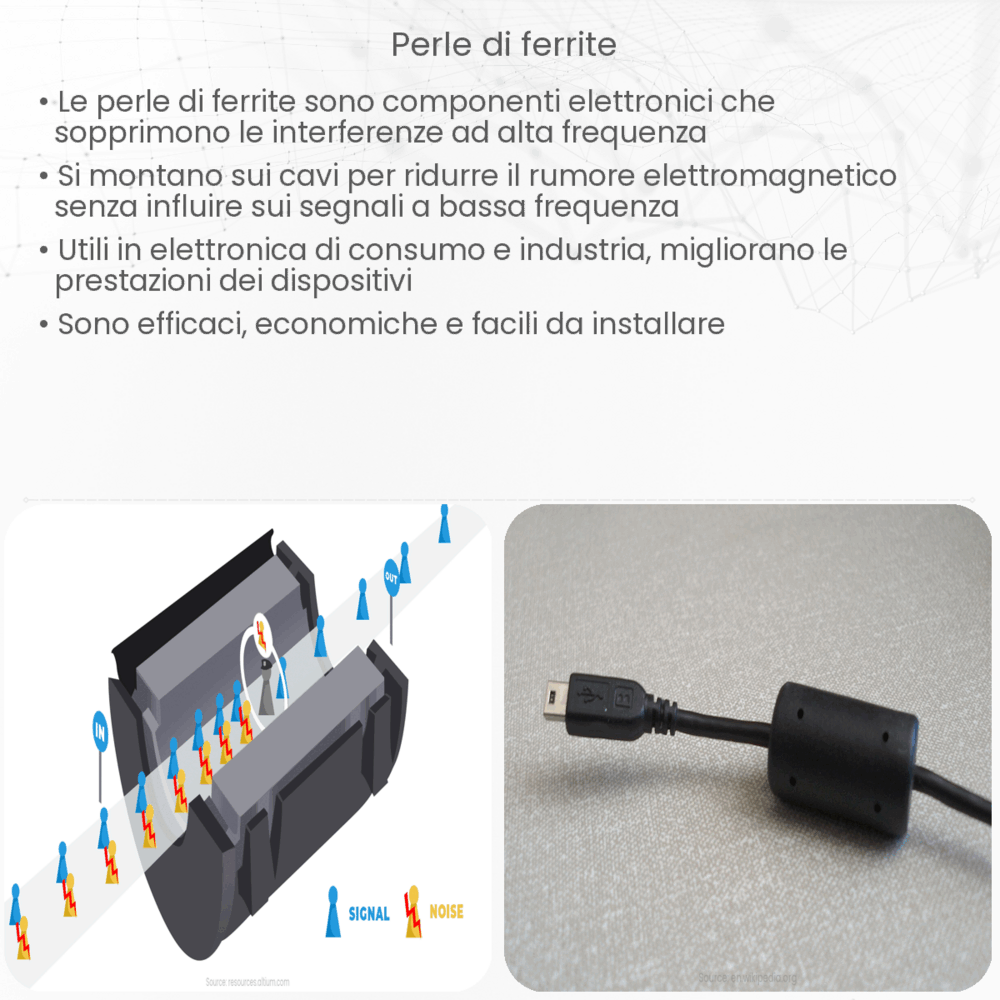

Introduzione alle Perle di Ferrite
Le perle di ferrite sono componenti elettronici passivi, ampiamente utilizzati in elettronica per sopprimere interferenze ad alta frequenza nei circuiti. Queste piccole perle sono realizzate in ferrite, un materiale magnetico composto da ossidi di ferro combinati con altri elementi metallici come manganese, zinco o nichel. Grazie alla loro capacità di assorbire le onde elettromagnetiche ad alta frequenza, trovano impiego in una vasta gamma di applicazioni, dalla riduzione del rumore nei cavi di alimentazione all’ottimizzazione delle prestazioni di circuiti complessi.
Principio di Funzionamento
Il principio di funzionamento delle perle di ferrite si basa sulle loro proprietà magnetiche e sulla capacità di dissipare energia sotto forma di calore. Quando un segnale elettrico passa attraverso una perla di ferrite, le componenti ad alta frequenza del segnale vengono convertite in calore a causa dell’effetto della resistenza magnetica (o impedanza) offerta dal materiale ferritico. Questo processo è particolarmente efficace per le frequenze superiori ai 10 MHz, rendendo le perle di ferrite strumenti preziosi per filtrare le interferenze elettromagnetiche (EMI) senza influenzare significativamente i segnali a bassa frequenza.
Applicazioni Comuni
- Suppressione del Rumore Elettronico: Le perle di ferrite sono comunemente utilizzate per ridurre il rumore elettronico in dispositivi come computer, televisori e altri apparecchi elettronici, migliorando così la loro affidabilità e prestazioni.
- Filtraggio dei Segnali: Grazie alla loro capacità di bloccare le frequenze indesiderate, le perle di ferrite trovano impiego nel filtraggio dei segnali in dispositivi di comunicazione, garantendo la trasmissione di dati puliti e privi di interferenze.
- Protezione da Sovratensioni: In alcune applicazioni, le perle di ferrite vengono utilizzate per proteggere i circuiti da sovratensioni improvvise, assorbendo e dissipando l’energia eccessiva.
La scelta della perla di ferrite giusta per un’applicazione specifica dipende da vari fattori, tra cui le dimensioni, la forma, il materiale e le caratteristiche di impedanza. Gli ingegneri e i progettisti devono valutare attentamente queste variabili per massimizzare l’efficacia delle perle di ferrite nel loro specifico contesto di utilizzo.
Selezione e Implementazione delle Perle di Ferrite
La selezione della perla di ferrite appropriata per un determinato uso richiede un’attenta considerazione delle sue specifiche tecniche. L’impedenza offerta dalla perla, misurata in ohm, è uno dei parametri più critici. Questa varia in base alla frequenza del segnale che si intende filtrare e deve essere abbastanza alta da sopprimere efficacemente le interferenze senza degradare il segnale utile. Inoltre, le dimensioni fisiche della perla influenzano la sua capacità di assorbire energia: perle più grandi offrono generalmente una migliore soppressione del rumore ma possono essere più difficili da integrare in spazi ristretti.
Un’altra considerazione importante è il materiale di cui è fatta la perla di ferrite. Diverse leghe ferritiche presentano caratteristiche di assorbimento diverse a seconda della composizione e della struttura cristallina, influenzando così l’efficacia della perla in specifiche bande di frequenza. La scelta del materiale adeguato consente di ottimizzare le prestazioni del dispositivo finale.
L’implementazione delle perle di ferrite nei circuiti elettronici può avvenire in diversi modi. Spesso, vengono montate direttamente sui cavi di alimentazione o sui cavi di segnale, dove possono sopprimere il rumore prima che raggiunga componenti sensibili. In alternativa, possono essere inserite nei circuiti stampati, vicino ai componenti che generano o sono sensibili alle interferenze elettromagnetiche.
Conclusioni
Le perle di ferrite rappresentano una soluzione efficace ed economica per la gestione delle interferenze elettromagnetiche in una vasta gamma di applicazioni elettroniche. Grazie alla loro capacità di sopprimere il rumore ad alta frequenza senza compromettere i segnali a bassa frequenza, migliorano significativamente la qualità e l’affidabilità dei dispositivi elettronici. La selezione accurata del tipo di perla di ferrite, basata sulle specifiche esigenze di impedenza, dimensione, e materiale, è fondamentale per ottenere i migliori risultati. Con una comprensione approfondita delle loro proprietà e un’attenta implementazione, le perle di ferrite continuano a essere uno strumento indispensabile nell’ingegneria elettronica per la protezione contro le interferenze e per garantire la prestazione ottimale dei dispositivi elettronici in un mondo sempre più connesso e tecnologicamente avanzato.
