Scopri il funzionamento, i vantaggi e le applicazioni del misuratore di portata Venturi, uno strumento essenziale nell’ingegneria dei fluidi.

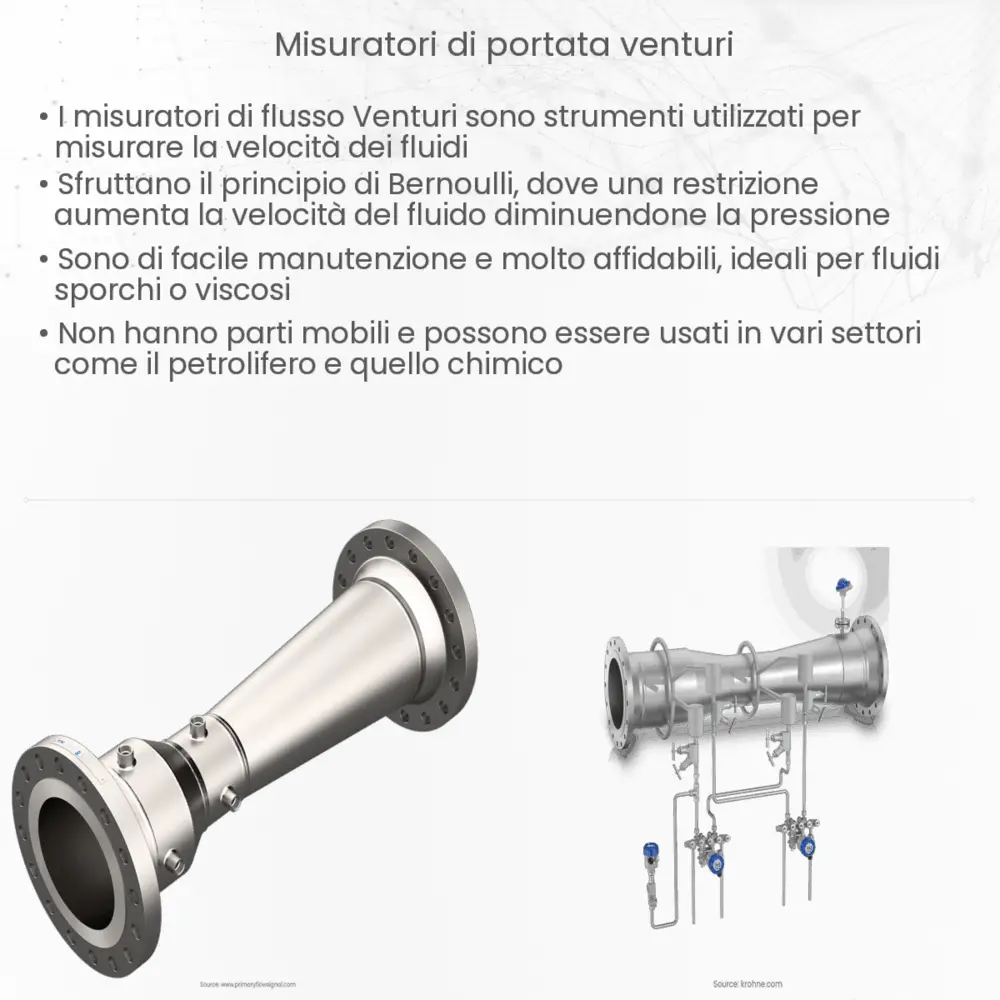

Cos’è il Misuratore di Portata Venturi?
Il misuratore di portata Venturi è uno strumento ampiamente utilizzato nell’ingegneria dei fluidi per misurare la velocità e, di conseguenza, la portata di un fluido all’interno di una condotta. Questo dispositivo, che prende il nome dal fisico italiano Giovanni Battista Venturi, sfrutta il principio della conservazione dell’energia in un fluido in movimento, noto come Principio di Bernoulli.
Principio di Funzionamento
Il principio alla base del misuratore di portata Venturi è relativamente semplice. Il dispositivo si presenta come una condotta che si restringe e poi si espande. Nella sezione ristretta, il fluido accelera, causando una riduzione della sua pressione. Misurando la differenza di pressione tra la sezione larga e quella stretta, è possibile determinare la velocità del fluido e, di conseguenza, la sua portata.
La Formula di Venturi
La relazione matematica che descrive il funzionamento del misuratore di Venturi è derivata dal Principio di Bernoulli e dalla legge di continuità dei fluidi. La formula generale per il calcolo della portata (Q) attraverso un misuratore di Venturi è data da:
Q = A1 * v1 = A2 * v2
dove A1 e A2 sono le aree delle sezioni trasversali della condotta prima e nel punto di restringimento, rispettivamente, e v1 e v2 sono le velocità del fluido in queste sezioni.
Applicando il Principio di Bernoulli e le misurazioni di pressione, si può ricavare la velocità v2 e quindi la portata Q. La formula diventa:
Q = A2 * √((2 * ΔP) / (ρ * (1 – (A2 / A1)2)))
dove ΔP è la differenza di pressione tra le due sezioni e ρ è la densità del fluido.
Applicazioni del Misuratore di Portata Venturi
I misuratori di portata Venturi sono utilizzati in una varietà di applicazioni industriali e di ricerca. Trovano impiego in impianti idrici, nel settore petrolifero e chimico, nonché in sistemi di riscaldamento, ventilazione e aria condizionata (HVAC). La loro capacità di misurare con precisione flussi di fluidi in condizioni variabili li rende strumenti versatili e affidabili.
Vantaggi e Svantaggi del Misuratore di Portata Venturi
Il misuratore di portata Venturi offre numerosi vantaggi, tra cui l’alta precisione nelle misurazioni, la minima perdita di carico e la robustezza nel funzionamento con fluidi sporchi o viscosi. Inoltre, grazie alla sua struttura semplice e senza parti mobili, richiede una manutenzione relativamente bassa. Tuttavia, vi sono anche degli svantaggi, come il costo iniziale relativamente elevato e la necessità di uno spazio sufficiente per l’installazione, specialmente in grandi impianti industriali.
Considerazioni sulla Selezione e l’Installazione
Quando si sceglie un misuratore di portata Venturi, è importante considerare diversi fattori come il tipo di fluido, la portata massima e minima, la temperatura e la pressione di esercizio. È essenziale anche considerare l’accuratezza richiesta e le caratteristiche specifiche dell’installazione, come le dimensioni della condotta e la disponibilità di spazio per l’installazione del misuratore.
Manutenzione e Calibrazione
Per garantire la precisione e l’affidabilità nel tempo, i misuratori di portata Venturi richiedono una manutenzione periodica. Questo include la pulizia regolare delle condotte e la calibrazione periodica del dispositivo. La calibrazione si assicura che le misurazioni siano accurate e conforme agli standard richiesti, specialmente in applicazioni critiche come il monitoraggio ambientale o i processi industriali di precisione.
Conclusione
In conclusione, il misuratore di portata Venturi rappresenta una soluzione efficace e affidabile per la misurazione del flusso di fluidi in svariati settori. La sua progettazione, basata su principi fisici ben stabiliti, lo rende adatto a molteplici applicazioni, offrendo un equilibrio tra precisione, durabilità e facilità di manutenzione. Nonostante alcuni limiti, come il costo iniziale e le esigenze di spazio, i suoi vantaggi lo rendono una scelta popolare in molte industrie. La capacità di adattarsi a diversi tipi di fluidi e condizioni operative lo rende uno strumento essenziale nell’arsenale di qualsiasi ingegnere o tecnico che lavora con sistemi di flusso di fluidi.
