Scopri il principio dei divisori di corrente, essenziale per l’analisi e la progettazione di circuiti elettronici, con esempi pratici e applicazioni.

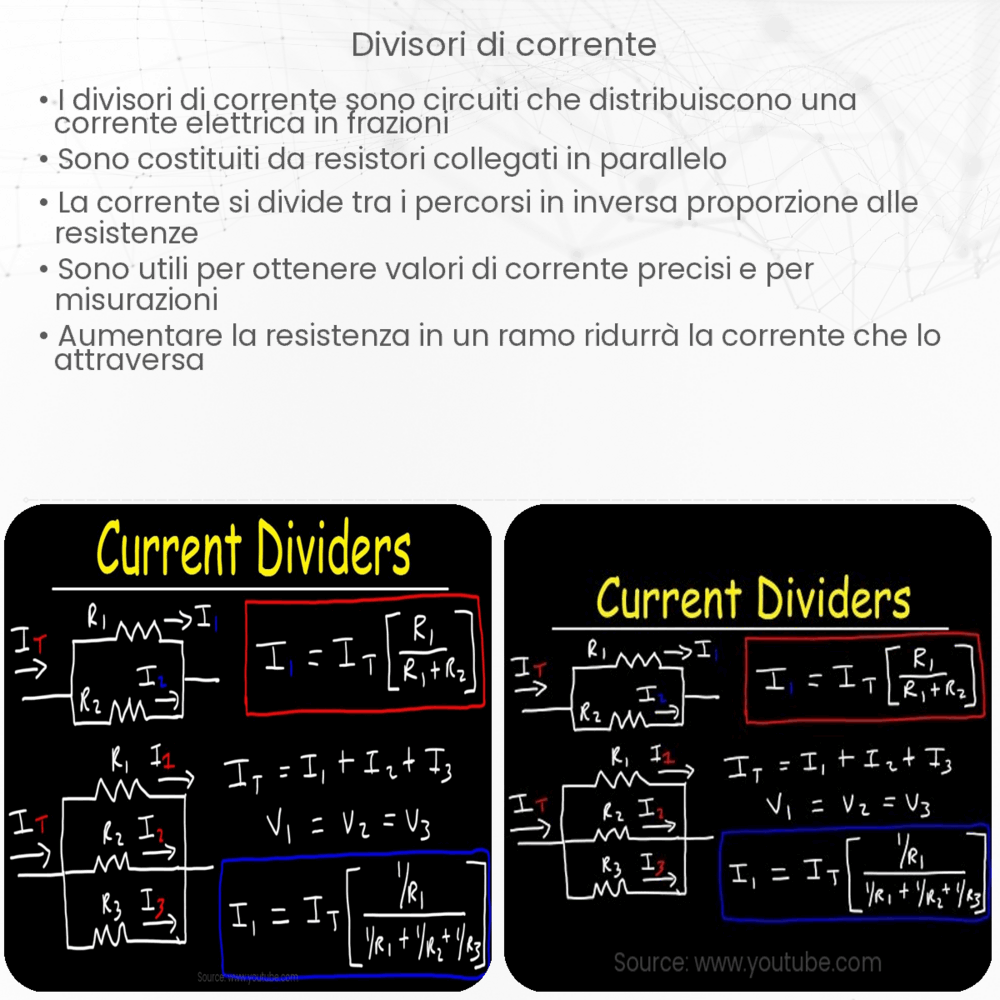

Cosa sono i Divisori di Corrente
I divisori di corrente rappresentano un concetto fondamentale nel campo dell’elettronica e dell’elettrotecnica, utilizzati per analizzare e progettare circuiti complessi semplificandone lo studio. Questi permettono di calcolare la corrente che scorre attraverso un componente in un circuito parallelo, conoscendo la corrente totale e le resistenze coinvolte.
Principio di Funzionamento
Il principio su cui si basano i divisori di corrente deriva dalla legge di Ohm e dalle leggi di Kirchhoff. In un circuito parallelo, la tensione ai capi di ogni resistore è la stessa, mentre la corrente totale si divide tra i vari rami in funzione delle resistenze presenti. La formula generale per calcolare la corrente che scorre attraverso un resistore in un circuito parallelo è:
In = Itot * (Rtot / Rn)
dove In rappresenta la corrente che scorre attraverso il resistore n, Itot è la corrente totale che entra nel nodo, Rtot è la resistenza equivalente del circuito parallelo e Rn è la resistenza del resistore n.
Applicazioni Pratiche
I divisori di corrente trovano applicazione in numerosi ambiti dell’elettronica, dalla progettazione di circuiti di alimentazione alla realizzazione di sensori e sistemi di misurazione. Sono particolarmente utili per controllare la corrente in specifiche parti di un circuito senza alterare la tensione complessiva, permettendo così di proteggere i componenti sensibili e di ottimizzare il funzionamento dell’intero sistema.
Calcolo della Resistenza Equivalente
Per poter applicare efficacemente la formula del divisore di corrente, è necessario calcolare la resistenza equivalente del circuito parallelo. Questa può essere determinata utilizzando la formula:
1 / Rtot = 1 / R1 + 1 / R2 + … + 1 / Rn
La resistenza equivalente è quindi l’inverso della somma degli inversi delle resistenze di ogni ramo del circuito parallelo. Tale calcolo è fondamentale per determinare la corrente che scorre attraverso ogni componente del circuito.
Esempio Pratico di Applicazione
Per comprendere meglio il concetto di divisori di corrente, consideriamo un esempio pratico. Supponiamo di avere un circuito parallelo con una corrente totale di 10A che si divide tra due resistenze, R1 = 5Ω e R2 = 10Ω. Utilizzando la formula del divisore di corrente, possiamo calcolare la corrente che scorre attraverso R1 e R2.
- Calcolo di Rtot: 1 / Rtot = 1 / 5 + 1 / 10 = 3 / 10, quindi Rtot = 10 / 3Ω.
- Corrente attraverso R1: I1 = 10A * (10 / 3Ω / 5Ω) = 20 / 3A ≈ 6.67A.
- Corrente attraverso R2: I2 = 10A * (10 / 3Ω / 10Ω) = 10 / 3A ≈ 3.33A.
Questo esempio mostra come la corrente si distribuisca nei vari rami del circuito in funzione delle resistenze, con una maggiore corrente che scorre attraverso la resistenza minore.
Importanza nella Progettazione dei Circuiti
La conoscenza e l’applicazione dei divisori di corrente sono essenziali per gli ingegneri elettronici e gli hobbisti. Permettono di progettare circuiti efficienti e sicuri, ottimizzando il funzionamento dei componenti e garantendo la loro protezione. La capacità di controllare la distribuzione della corrente è particolarmente utile in circuiti complessi, dove componenti diversi richiedono correnti specifiche per funzionare correttamente.
Conclusione
Il principio dei divisori di corrente è uno strumento potente nell’analisi e nella progettazione di circuiti elettronici. Fornisce una metodologia semplice ma efficace per gestire la distribuzione della corrente in circuiti paralleli, facilitando il calcolo delle correnti che attraversano i vari componenti. La comprensione di questo concetto non solo aiuta a progettare circuiti più efficienti e sicuri ma promuove anche una maggiore innovazione nel campo dell’elettronica, aprendo la strada allo sviluppo di nuove tecnologie e applicazioni. Imparare a utilizzare i divisori di corrente è quindi fondamentale per chiunque si occupi di elettronica, dalla teoria alla pratica.
