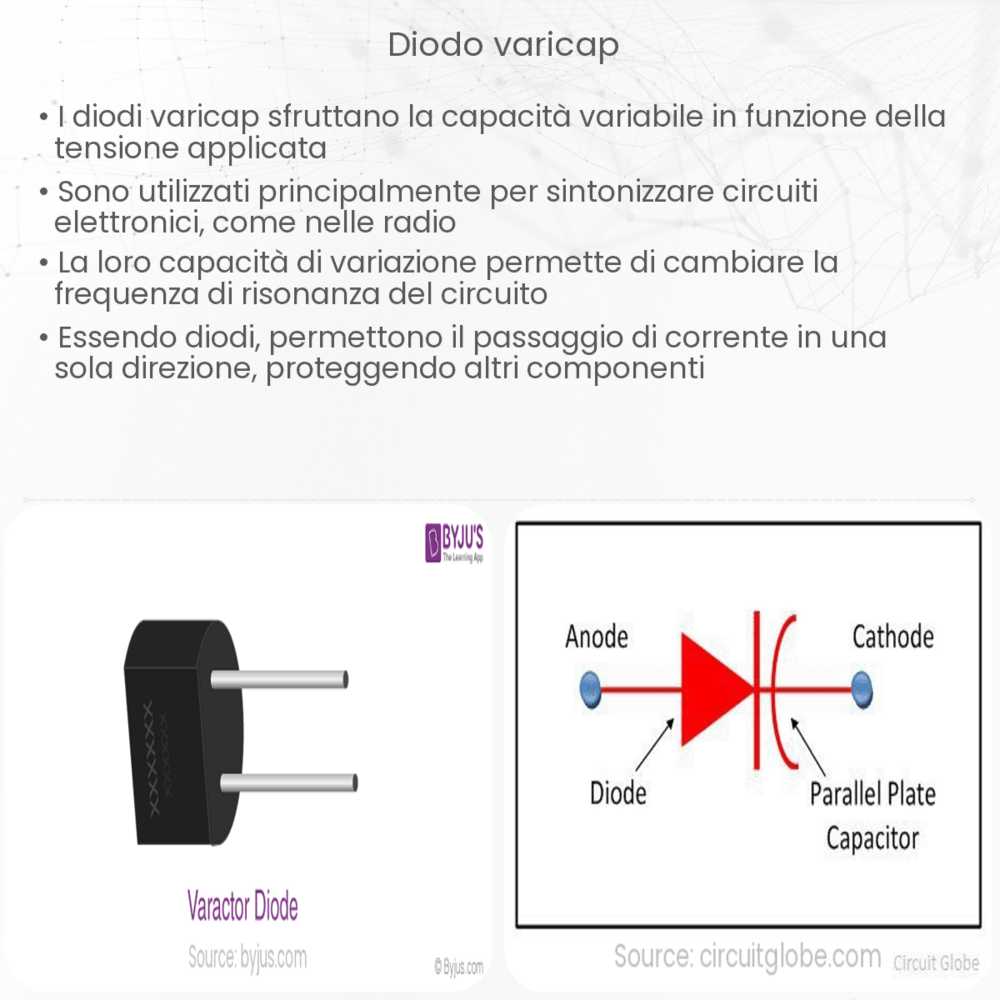

Cos’è un Diodo Varicap
Il diodo varicap, noto anche come diodo varattore o diodo a capacità variabile, è un tipo di diodo a semiconduttore che sfrutta la proprietà di una giunzione p-n di cambiare la sua capacità elettrica in risposta a una variazione di tensione applicata ai suoi terminali. Questa caratteristica lo rende estremamente utile in numerosi circuiti elettronici, in particolare quelli impiegati nella sintonizzazione di frequenze radio e in applicazioni di modulazione e demodulazione di segnali.
Principio di Funzionamento
Il principio di funzionamento del diodo varicap si basa sulla giunzione p-n, una struttura fondamentale nei dispositivi a semiconduttore. Quando una tensione inversa viene applicata ai terminali del diodo, la larghezza della regione di svuotamento della giunzione p-n varia. Di conseguenza, cambia anche la capacità elettrica della giunzione, poiché questa è inversamente proporzionale alla larghezza della regione di svuotamento. Matematicamente, la relazione tra la capacità \( C \) e la tensione inversa \( V \) può essere espressa come:
\[ C = \frac{C_0}{(1 + \frac{V}{V_0})^m} \]
dove \( C_0 \) è la capacità di giunzione a tensione zero, \( V_0 \) è una costante di tensione specifica del dispositivo e \( m \) è un coefficiente che tipicamente varia tra 0.5 e 0.33 a seconda del tipo di diodo varicap.
Applicazioni del Diodo Varicap
Le applicazioni principali del diodo varicap includono:
- Sintonizzazione di Circuiti RF: La capacità variabile del diodo varicap permette di regolare la frequenza di risonanza di circuiti LC, che è fondamentale nei ricevitori radio per sintonizzare diverse stazioni.
- Modulazione e Demodulazione di Frequenza: Nei circuiti di modulazione e demodulazione, il varicap può essere usato per variare la frequenza di un oscillatore in risposta a un segnale di modulazione.
- Filtri Passa-Banda Variabili: I diodi varicap sono utilizzati anche per realizzare filtri a passa-banda la cui frequenza di taglio può essere regolata variando la tensione applicata.
Queste sono solo alcune delle numerose applicazioni in cui i diodi varicap trovano impiego, dimostrando la loro versatilità e importanza nel campo dell’elettronica.
Caratteristiche Tecniche del Diodo Varicap
Le specifiche tecniche del diodo varicap sono cruciali per la sua selezione in applicazioni specifiche. Tra queste, la capacità massima e minima (indicata rispettivamente con \( C_{max} \) e \( C_{min} \)), la tensione massima inversa che può essere applicata senza danneggiare il diodo, e il fattore di qualità (Q), che indica l’efficienza del diodo nel mantenere l’energia del segnale. Un alto valore di Q è preferibile per applicazioni ad alta frequenza.
Considerazioni Progettuali
Nel progettare circuiti che utilizzano diodi varicap, è importante considerare il comportamento non lineare della capacità in funzione della tensione applicata. Questo può influenzare la linearità del circuito, specialmente in applicazioni di modulazione. Inoltre, la stabilità termica è un altro fattore critico, poiché la capacità del diodo può variare con la temperatura. Per mitigare questi problemi, spesso i diodi varicap vengono utilizzati in coppia o in configurazioni più complesse per bilanciare le variazioni indesiderate.
Il Futuro del Diodo Varicap
Con l’evoluzione della tecnologia elettronica, i diodi varicap continuano ad essere componenti importanti, specialmente nell’era delle comunicazioni wireless e dei dispositivi IoT (Internet of Things). La loro capacità di regolare finemente le frequenze li rende indispensabili in sistemi come i filtri adattivi e i sintetizzatori di frequenza. L’innovazione continua nel campo dei materiali semiconduttori e nella miniaturizzazione dei componenti elettronici apre nuove frontiere per l’impiego dei diodi varicap in applicazioni ancora più avanzate.
Conclusione
In conclusione, il diodo varicap rappresenta un componente fondamentale nell’elettronica moderna, grazie alla sua capacità di variare la capacità elettrica in risposta a variazioni di tensione. La sua applicazione in svariati settori, dalla radiofrequenza alla modulazione di segnale, evidenzia la sua versatilità e importanza. Con la continua evoluzione delle tecnologie wireless e la crescente necessità di dispositivi elettronici più efficienti e compatti, il ruolo del diodo varicap è destinato a rimanere centrale nel panorama tecnologico. La comprensione del suo funzionamento e delle sue applicazioni è quindi essenziale per gli ingegneri e i progettisti che lavorano in questi ambiti innovativi.
