Convertitore DC-DC sincrono

Scopri i convertitori DC-DC sincroni: funzionamento, tipologie, vantaggi e sfide in elettronica di potenza per applicazioni efficienti e versatili.

Cos’è un Convertitore DC-DC Sincrono

I convertitori DC-DC sincroni sono dispositivi elettronici fondamentali nell’ambito dell’elettronica di potenza. Questi componenti sono impiegati per modificare e controllare il livello di tensione e corrente in un circuito elettrico, garantendo un’efficienza energetica ottimale. Sono particolarmente utili in applicazioni dove è necessario convertire una tensione continua (DC) di un livello a un altro, come nei dispositivi mobili, sistemi automobilistici, e nelle tecnologie di alimentazione per computer.

Principi di Funzionamento

Il convertitore DC-DC sincrono opera attraverso un processo di commutazione controllato. Questo processo è realizzato mediante l’uso di due transistori, di solito MOSFET, che si aprono e si chiudono in modo sincrono. La sincronizzazione di questi transistori permette di ottimizzare l’efficienza del convertitore riducendo le perdite di potenza durante la commutazione.

Il funzionamento del convertitore può essere suddiviso in due fasi principali:

• Fase di Conduzione: Durante questa fase, il primo transistore (detto anche transistore di potenza) è acceso, permettendo il passaggio della corrente attraverso l’induttore. Questo processo aumenta l’energia immagazzinata nell’induttore.
• Fase di Non-Conduzione: In questa fase, il primo transistore si spegne e il secondo transistore (sincrono) si accende. Questo permette il rilascio dell’energia accumulata nell’induttore al carico, mantenendo costante il flusso di energia.

Il rapporto tra il tempo di conduzione e il tempo totale di un ciclo di commutazione è noto come “duty cycle”. Questo parametro è fondamentale nella determinazione del livello di tensione di uscita del convertitore. La formula generale per il calcolo della tensione di uscita in un convertitore DC-DC sincrono è:

V_out = V_in * (Duty Cycle)

Dove V_out è la tensione di uscita, V_in è la tensione di ingresso, e Duty Cycle è il rapporto tra il tempo di conduzione e il periodo totale di commutazione.

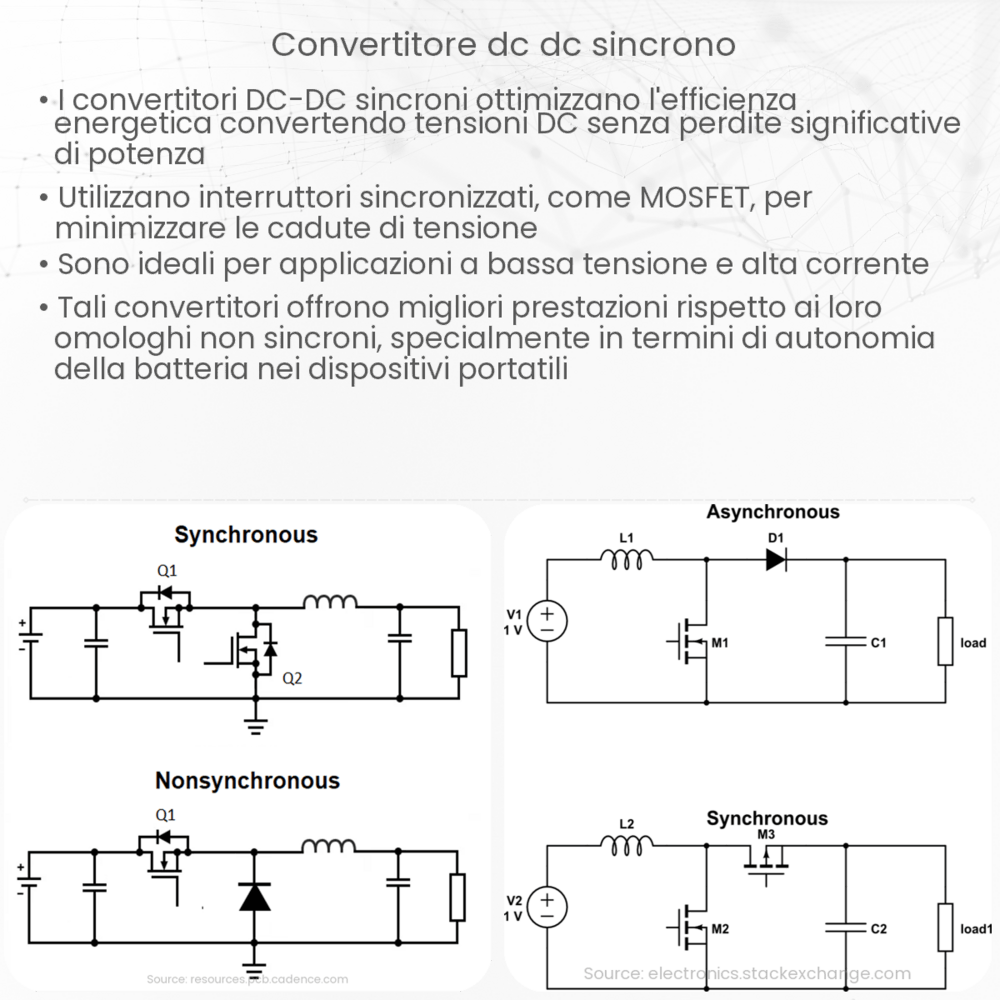

Tipologie di Convertitori DC-DC Sincroni

Esistono diverse tipologie di convertitori DC-DC sincroni, ciascuno adatto a specifiche applicazioni. Tra questi, i più comuni sono:

• Step-Down (Buck): Riduce la tensione di ingresso a una tensione di uscita inferiore.
• Step-Up (Boost): Aumenta la tensione di ingresso a una tensione di uscita superiore.
• Step-Up/Step-Down (Buck-Boost): Capace sia di aumentare che di ridurre la tensione, in base alle necessità del circuito.

Inoltre, i convertitori DC-DC sincroni possono essere implementati con diverse configurazioni di controllo, come il controllo PWM (Modulazione di Larghezza di Impulso) o il controllo MPPT (Maximum Power Point Tracking) per applicazioni solari.

Vantaggi del Convertitore DC-DC Sincrono

Il convertitore DC-DC sincrono offre numerosi vantaggi rispetto ad altri tipi di convertitori, tra cui:

• Alta Efficienza: Grazie alla riduzione delle perdite durante la commutazione, questi convertitori sono in grado di raggiungere efficienze superiori all’90%, rendendoli ideali per applicazioni in cui l’efficienza energetica è critica.
• Riduzione del Calore: Minori perdite di potenza significano anche minor generazione di calore, riducendo la necessità di sistemi di raffreddamento complessi e costosi.
• Versatilità: La capacità di regolare il duty cycle consente di adattare il convertitore a un’ampia gamma di tensioni di ingresso e di uscita, rendendolo versatile per diverse applicazioni.
• Dimensioni Ridotte: L’alta efficienza permette l’uso di componenti più piccoli, risultando in convertitori di dimensioni ridotte, vantaggioso per dispositivi portatili e spazi ristretti.

Sfide e Considerazioni

Nonostante i numerosi vantaggi, l’uso di convertitori DC-DC sincroni presenta anche delle sfide:

• Complessità di Progettazione: La progettazione di questi convertitori richiede una comprensione approfondita dell’elettronica di potenza e può essere più complessa rispetto ai convertitori non sincroni.
• Costo: I componenti di alta qualità e la tecnologia avanzata possono rendere i convertitori DC-DC sincroni leggermente più costosi rispetto alle loro controparti non sincrone.

Conclusioni

Il convertitore DC-DC sincrono rappresenta una soluzione efficace e efficiente nell’ambito della conversione di potenza. La sua capacità di offrire un’elevata efficienza energetica, unita alla flessibilità e alla riduzione delle dimensioni, lo rende un’opzione ideale per una vasta gamma di applicazioni. Sebbene la progettazione e il costo possano rappresentare delle sfide, i benefici in termini di prestazioni e affidabilità sono in molti casi decisivi. L’adozione crescente di queste tecnologie in settori come l’elettronica di consumo, l’automotive, e i sistemi di alimentazione rinnovabile, testimonia la loro importanza nel panorama tecnologico moderno. In conclusione, il convertitore DC-DC sincrono si afferma come uno strumento fondamentale nell’elettronica di potenza, contribuendo significativamente all’efficienza e alla sostenibilità delle tecnologie odierne.
