Che cos’è un Convertitore DC-DC Isolato?
Un convertitore DC-DC isolato è un dispositivo elettronico progettato per convertire una tensione continua (DC) di ingresso in una tensione continua di uscita di valore differente, garantendo nel contempo un’isolamento elettrico tra l’ingresso e l’uscita. Questa caratteristica di isolamento è fondamentale in molte applicazioni industriali, mediche e di telecomunicazioni, dove è necessario proteggere i circuiti elettronici e gli utenti da potenziali shock elettrici o interferenze elettromagnetiche.
Principio di Funzionamento

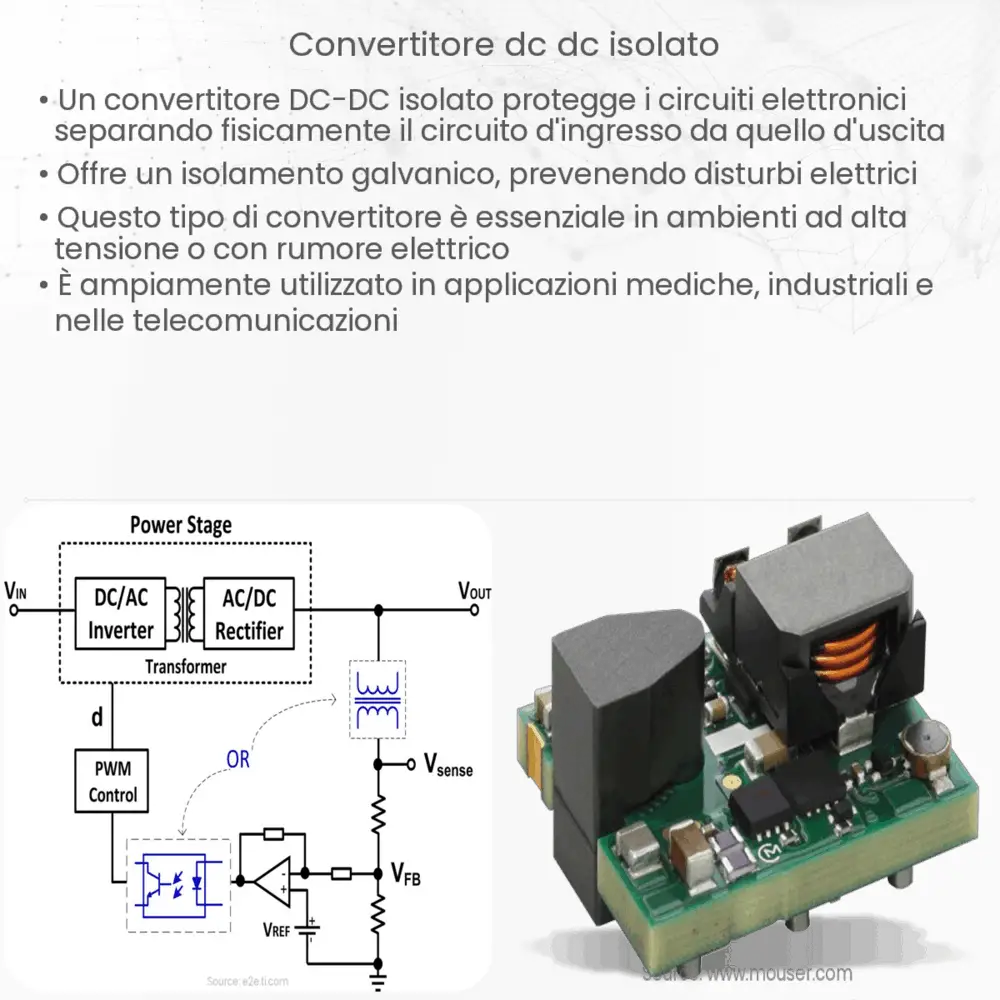

Il funzionamento di un convertitore DC-DC isolato si basa sull’utilizzo di un trasformatore per isolare l’ingresso dall’uscita e modificare il livello di tensione. Il processo inizia con la conversione della tensione DC di ingresso in un segnale AC (corrente alternata) tramite un circuito oscillatore. Questo segnale AC viene poi inviato attraverso un trasformatore, che modifica il livello di tensione in base al rapporto delle spire tra il primario e il secondario. Infine, il segnale AC viene riconvertito in DC per ottenere la tensione di uscita desiderata.
Tipologie di Convertitori DC-DC Isolati
Esistono diverse tipologie di convertitori DC-DC isolati, ciascuna con le proprie caratteristiche e ambiti di applicazione. Le più comuni includono:
- Convertitori Flyback: utilizzano un singolo induttore per immagazzinare l’energia dal lato di ingresso e trasferirla al lato di uscita. Sono ideali per applicazioni a bassa potenza.
- Convertitori Forward: impiegano un trasformatore per trasferire direttamente l’energia dall’ingresso all’uscita durante ogni ciclo di commutazione, adatti per applicazioni di potenza media.
- Convertitori Push-Pull: offrono una soluzione efficiente per applicazioni ad alta potenza, utilizzando un trasformatore con primario a doppio avvolgimento per migliorare l’efficienza del trasferimento di energia.
Ogni tipo di convertitore presenta vantaggi specifici in termini di efficienza, dimensioni, costo e complessità di implementazione, rendendo cruciale la scelta del modello più adatto in base alle esigenze specifiche dell’applicazione.
Parametri Critici nella Scelta di un Convertitore DC-DC Isolato
La selezione di un convertitore DC-DC isolato richiede l’analisi di vari parametri tecnici e operativi. Tra questi, i più rilevanti includono:
- Tensione di ingresso e di uscita: essenziali per garantire la compatibilità con le esigenze energetiche dell’applicazione.
- Potenza di uscita: determina la capacità del convertitore di alimentare il carico desiderato senza sovraccarichi o malfunzionamenti.
- Efficienza energetica: un’alta efficienza riduce il calore dissipato e migliora la durata complessiva del sistema.
- Isolamento galvanico: il livello di isolamento deve essere adeguato per proteggere gli utenti e i dispositivi da shock elettrici o interferenze.
Inoltre, è fondamentale considerare la dimensione fisica del convertitore, la facilità di integrazione nel sistema e la conformità agli standard di sicurezza e qualità vigenti.
Applicazioni dei Convertitori DC-DC Isolati
I convertitori DC-DC isolati trovano impiego in un’ampia gamma di settori grazie alla loro capacità di offrire una tensione stabile e sicura in ambienti critici. Alcune delle applicazioni più comuni includono:
- Alimentazione di dispositivi elettronici sensibili: come computer, strumenti di misurazione e dispositivi medici, dove è cruciale prevenire interferenze elettromagnetiche.
- Telecomunicazioni: per garantire l’affidabilità e la sicurezza delle comunicazioni in infrastrutture critiche.
- Energia rinnovabile: nei sistemi solari o eolici per gestire efficacemente l’energia prodotta e assicurare la compatibilità con la rete elettrica.
- Automotive: per isolare e proteggere i circuiti elettronici nei veicoli, specialmente in quelli elettrici e ibridi.
Conclusione
I convertitori DC-DC isolati rappresentano una soluzione essenziale per numerosi ambiti tecnologici e industriali, offrendo non solo la conversione efficiente di tensione ma anche un importante strato di protezione attraverso l’isolamento elettrico. La loro capacità di adattarsi a diverse esigenze energetiche, unita alla varietà di configurazioni disponibili, li rende indispensabili per garantire la sicurezza, l’efficienza e la stabilità dei sistemi elettronici moderni. Selezionare il convertitore adeguato richiede un’attenta valutazione delle specifiche tecniche e delle condizioni operative, ma il successo di questa scelta si traduce in prestazioni ottimali e una maggiore durata dei dispositivi alimentati.
