Introduzione ai Contatori di Decennio
I contatori di decennio rappresentano un elemento fondamentale nell’ambito dell’elettronica digitale. Sono dispositivi utilizzati per contare una serie di eventi o impulsi, classificandoli in gruppi di dieci. Questa particolare caratteristica li rende ideali per applicazioni che richiedono una suddivisione decimale, come orologi digitali, contatori di frequenza, e sistemi di codifica dati.
Funzionamento dei Contatori di Decennio

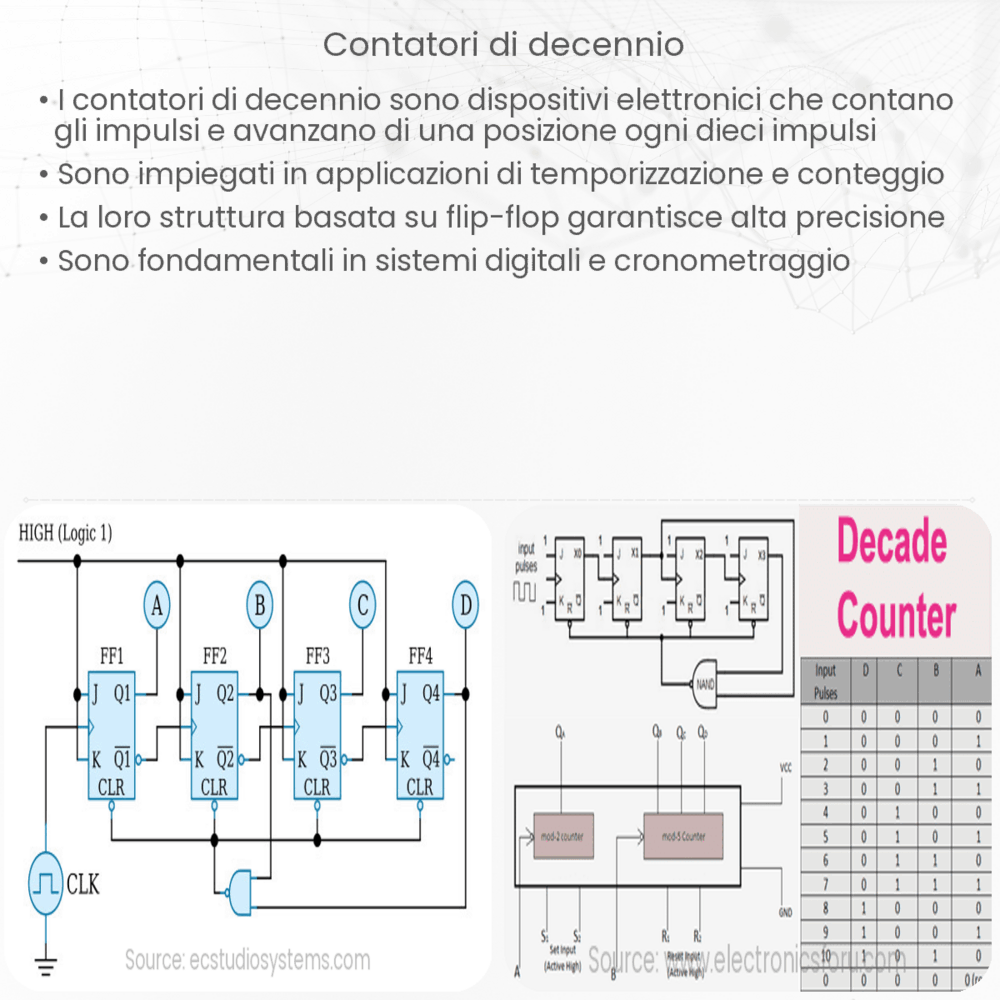

Il principio di base dei contatori di decennio è piuttosto semplice. Questi dispositivi operano attraverso una serie di flip-flop, configurati in modo da rappresentare una sequenza numerica in codice binario. Un contatore di decennio ha dieci stati, che corrispondono ai numeri da 0 a 9. Ogni volta che il contatore riceve un impulso in ingresso (detto anche “clock”), esso avanza di uno stato. Quando raggiunge il numero 9 e riceve un ulteriore impulso, il contatore si azzera tornando allo stato 0 e invia un segnale di “carry out”, utilizzato per indicare il completamento di un ciclo.
Tipi di Contatori di Decennio
Esistono due principali tipi di contatori di decennio: asincroni e sincroni. I contatori asincroni avanzano di stato non appena il flip-flop che li precede cambia stato, risultando in una trasmissione ritardata del segnale attraverso il contatore. Questo può portare a un fenomeno noto come “ripple effect”, che può causare imprecisioni nel conteggio. D’altra parte, i contatori sincroni superano questo problema assicurando che tutti i flip-flop cambino stato contemporaneamente in risposta al segnale di clock. Questo li rende più precisi e affidabili per applicazioni critiche.
Applicazioni dei Contatori di Decennio
I contatori di decennio trovano impiego in una vasta gamma di applicazioni. Una delle più comuni è nell’orologeria digitale, dove sono utilizzati per contare i secondi, i minuti e le ore. Altre applicazioni includono la misurazione di frequenze, dove i contatori di decennio sono impiegati per determinare il numero di cicli di un’onda in un dato intervallo di tempo. Inoltre, sono fondamentali in vari sistemi di codifica e decodifica dati, dove la capacità di suddividere e contare informazioni in gruppi di dieci è cruciale.
Considerazioni Tecniche sui Contatori di Decennio
Per un utilizzo efficace dei contatori di decennio, è importante considerare alcuni aspetti tecnici. Uno degli aspetti chiave è la velocità di conteggio, che dipende dalla frequenza del segnale di clock e dalla capacità del contatore di gestire rapidi cambiamenti di stato. Inoltre, la scelta tra un contatore asincrono e uno sincrono deve essere fatta in base all’applicazione specifica, tenendo conto della precisione richiesta e della complessità del circuito.
Integrazione con Altri Componenti Elettronici
I contatori di decennio possono essere facilmente integrati con altri componenti elettronici per realizzare sistemi più complessi. Ad esempio, possono essere collegati a display a sette segmenti per visualizzare il conteggio, o integrati in circuiti più ampi per realizzare timer, cronometri o controllori numerici. La loro versatilità li rende componenti preziosi in una vasta gamma di circuiti elettronici.
Importanza nella Didattica e nella Ricerca
Nell’ambito della didattica e della ricerca, i contatori di decennio sono strumenti eccellenti per insegnare i principi dell’elettronica digitale e della logica binaria. Consentono agli studenti di comprendere in modo pratico il funzionamento dei circuiti digitali e di esplorare le basi della progettazione elettronica. Inoltre, la ricerca continua a sperimentare nuove applicazioni e miglioramenti in questo campo, ampliando le possibilità di utilizzo dei contatori di decennio in ambiti sempre più avanzati.
Conclusione
In conclusione, i contatori di decennio sono componenti essenziali nell’elettronica digitale, con un’ampia gamma di applicazioni che vanno dalla misurazione del tempo alla codifica dei dati. La loro capacità di contare in base decimale, unita alla facilità di integrazione con altri componenti, li rende strumenti versatili e preziosi sia per i professionisti che per gli appassionati di elettronica. Che si tratti di orologi digitali, contatori di frequenza o sistemi di codifica, i contatori di decennio offrono una soluzione efficiente e affidabile per numerose sfide tecniche. Con il progresso tecnologico e la costante ricerca in questo campo, possiamo aspettarci che il loro ruolo diventi ancora più centrale nei sistemi elettronici del futuro.
