Condensatori

Scopri il mondo dei condensatori: funzionamento, tipi, applicazioni e come sceglierli per i tuoi progetti elettronici. Guida essenziale per esperti e principianti.

Cos’è un Condensatore?

Un condensatore è un componente elettronico passivo utilizzato in numerosi circuiti elettrici e dispositivi elettronici. La sua funzione principale è quella di immagazzinare energia elettrica nel campo elettrico creato tra due “piastre” conduttrici, separate da un materiale dielettrico. Questa capacità di stoccaggio dell’energia si misura in Farad (F).

Principio di Funzionamento

Quando un condensatore viene collegato a una sorgente di tensione, le cariche elettriche si accumulano su una piastra, mentre sulla piastra opposta si accumula una quantità uguale e contraria di cariche. Questo accumulo di cariche crea un campo elettrico nel dielettrico tra le piastre, permettendo al condensatore di immagazzinare energia potenziale. La quantità di energia che può essere immagazzinata dipende dalla capacità del condensatore, che è influenzata dall’area delle piastre, dalla distanza tra esse e dal tipo di materiale dielettrico utilizzato.

Formula della Capacità

La capacità di un condensatore è data dalla formula:

C = ε₀ε_rA / d

• C rappresenta la capacità del condensatore in Farad (F),
• ε₀ è la permittività del vuoto,
• ε_r è la permittività relativa del materiale dielettrico,
• A è l’area delle piastre conduttrici,
• d è la distanza tra le piastre.

Questa relazione mostra come variazioni nel materiale dielettrico, nell’area delle piastre o nella loro distanza possano influenzare la capacità di un condensatore.

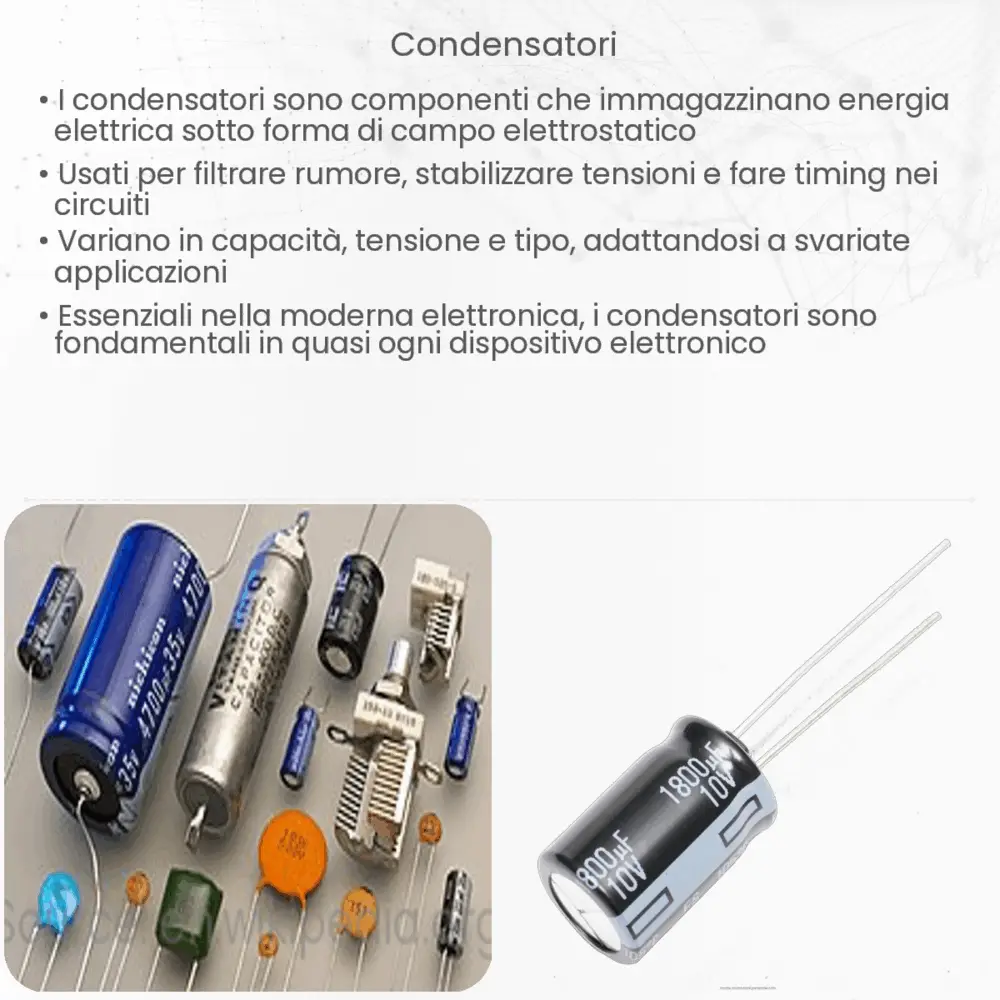

Tipi di Condensatori

Esistono diversi tipi di condensatori, classificati in base al materiale dielettrico utilizzato o alla loro applicazione specifica. Alcuni dei più comuni includono:

• Condensatori elettrolitici: utilizzati per capacità elevate, tipicamente in applicazioni di filtraggio nelle alimentazioni.
• Condensatori ceramici: ideali per applicazioni ad alta frequenza grazie alla loro piccola dimensione e stabilità.
• Condensatori a film: noti per la loro affidabilità e prestazioni consistenti, sono usati in una vasta gamma di applicazioni elettroniche.

Applicazioni dei Condensatori

I condensatori trovano impiego in una vasta gamma di applicazioni elettroniche e elettrotecniche. Alcuni degli usi più comuni includono:

• Filtraggio: nei circuiti di alimentazione, per lisciare l’uscita di tensione di raddrizzatori eliminando le fluttuazioni di tensione e fornendo così una tensione di uscita più stabile.
• Accoppiamento: per trasferire il segnale da una parte di un circuito all’altra, isolando contemporaneamente le parti in termini di tensione continua.
• Decoupling: per prevenire che le variazioni di tensione in una parte del circuito influenzino altre parti, migliorando così la stabilità del circuito.
• Timing: in combinazione con resistori, per creare circuiti di temporizzazione che possono ritardare l’attivazione di certe parti di un circuito.
• Conservazione dell’energia: in sistemi come i flash delle fotocamere, dove è necessario rilasciare rapidamente un’ampia quantità di energia.

Considerazioni nella Scelta di un Condensatore

La scelta del condensatore giusto per un’applicazione specifica richiede la considerazione di vari fattori, tra cui:

• Capacità: la quantità di carica elettrica che il condensatore può immagazzinare.
• Tensione di lavoro: la massima tensione continua che può essere applicata al condensatore senza causare danni.
• Stabilità della temperatura: come la capacità del condensatore varia con la temperatura.
• Dimensioni: particolarmente importante in dispositivi portatili o dove lo spazio è limitato.
• Costo: un fattore sempre importante, specialmente per produzioni di massa.

Conclusioni

I condensatori sono componenti fondamentali in quasi tutti i dispositivi elettronici, dalla semplice elettronica di consumo ai sistemi industriali complessi. La loro capacità di immagazzinare e rilasciare energia elettrica in modo controllato li rende indispensabili per il filtraggio, l’accoppiamento, il decoupling, la temporizzazione e la conservazione dell’energia. Conoscere i vari tipi di condensatori, le loro caratteristiche e le applicazioni può aiutare a scegliere il componente più adatto per qualsiasi progetto o necessità di riparazione. L’innovazione continua nel campo dei materiali e delle tecnologie dei condensatori promette di espandere ulteriormente le loro applicazioni e migliorare le prestazioni dei dispositivi elettronici del futuro.
