Che cosa sono i Circuiti Follower di Tensione?
Un circuito follower di tensione, noto anche come buffer di tensione, è un tipo di circuito elettronico che ha lo scopo di trasferire una tensione da una parte del circuito all’altra senza modificarne il valore. La caratteristica principale di questi circuiti è che presentano un’alta impedenza di ingresso e una bassa impedenza di uscita. Questo li rende ideali per applicazioni di accoppiamento tra stadi di un circuito dove si vuole evitare la variazione del segnale o il carico eccessivo sull’origine del segnale.
Principio di Funzionamento

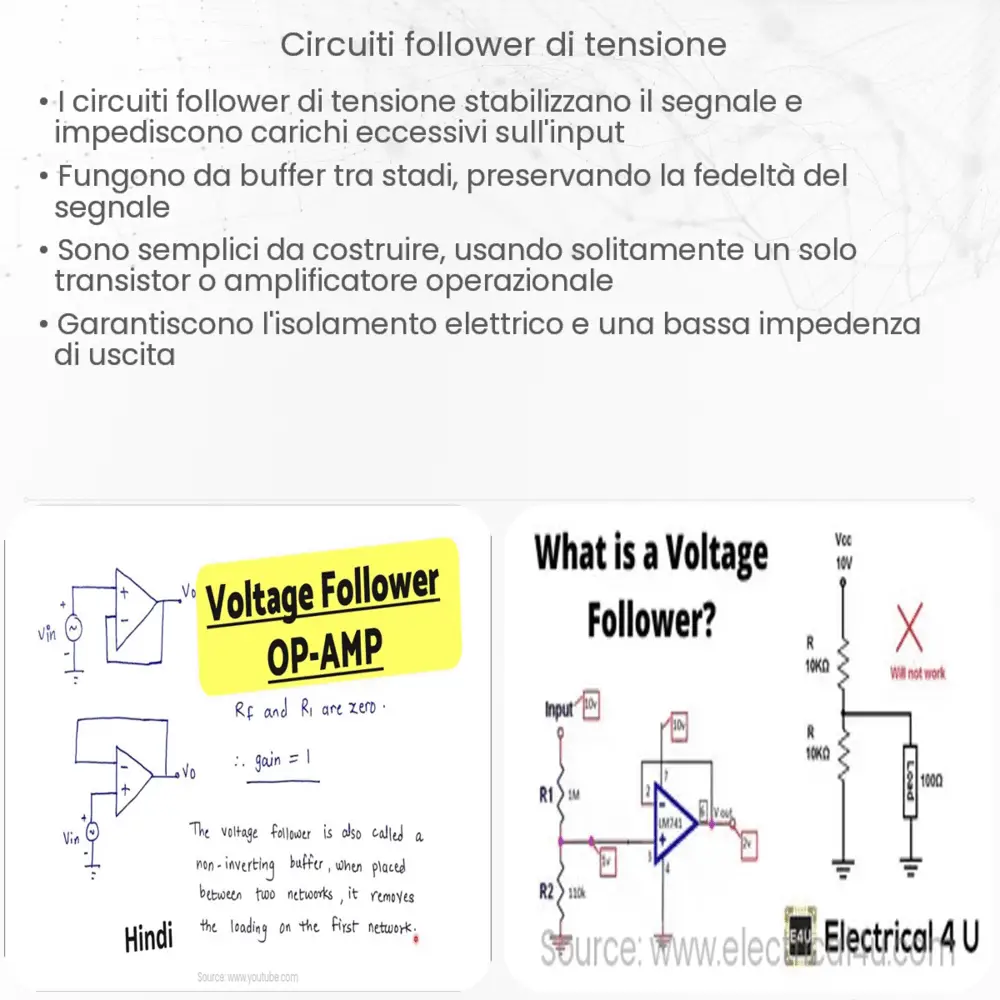

Il principio di funzionamento dei circuiti follower di tensione si basa sull’utilizzo di un amplificatore operazionale (op-amp) in configurazione a loop chiuso. In questa configurazione, l’uscita dell’op-amp è collegata direttamente al suo ingresso invertente, mentre il segnale da bufferizzare viene applicato all’ingresso non invertente. Grazie a questa disposizione, l’op-amp lavora per mantenere uguale la tensione ai suoi ingressi, risultando in un’uscita che replica esattamente l’ingresso senza amplificazione.
Applicazioni Comuni
- Accoppiamento tra stadi: I follower di tensione sono spesso utilizzati per collegare due stadi di un circuito, dove il primo stadio non può fornire corrente sufficiente per pilotare il carico rappresentato dal secondo stadio senza alterare il segnale.
- Conversione di Impedenza: Grazie alla loro alta impedenza di ingresso e bassa impedenza di uscita, i follower di tensione sono utili per adattare segnali tra parti di un circuito che hanno requisiti di impedenza diversi.
- Protezione del Segnale: Possono essere impiegati per proteggere sorgenti di segnale delicate da possibili danni causati da connessioni a circuiti con alta richiesta di corrente.
L’utilizzo dei circuiti follower di tensione è cruciale in molti ambiti dell’elettronica, dai sistemi audio ai circuiti di misurazione, offrendo una soluzione efficace per la trasmissione dei segnali senza interferenze o perdite significative. La loro semplicità di implementazione, unita alla versatilità, li rende uno strumento indispensabile nell’arsenale di qualsiasi progettista elettronico.
Vantaggi e Limitazioni
I circuiti follower di tensione offrono numerosi vantaggi in termini di facilità d’uso e flessibilità di applicazione. Tra i principali benefici vi sono la stabilità del segnale di uscita, l’alta impedenza di ingresso che previene il carico eccessivo della sorgente del segnale, e la bassa impedenza di uscita che permette di pilotare carichi relativamente pesanti senza distorsioni o perdite di segnale. Tuttavia, come ogni soluzione tecnologica, presentano anche alcune limitazioni, come la necessità di alimentazione per l’op-amp e la possibile introduzione di rumore elettronico, sebbene minima, attraverso l’amplificatore operazionale.
Considerazioni sulla Progettazione
Quando si progetta un circuito follower di tensione, è importante considerare alcuni fattori chiave per garantire il corretto funzionamento. La scelta dell’amplificatore operazionale è cruciale: è necessario selezionare un dispositivo con un’adeguata banda passante, una buona velocità di risposta e caratteristiche di rumore accettabili per l’applicazione specifica. Inoltre, la stabilità termica e l’adattamento dell’impedenza sono fattori importanti che influenzano la performance complessiva del circuito. Infine, è essenziale garantire un’adeguata alimentazione al circuito, fornendo tensioni di alimentazione stabili e pulite per evitare oscillazioni indesiderate o distorsioni del segnale.
Conclusioni
I circuiti follower di tensione rappresentano una soluzione estremamente efficace per il trasferimento di segnali all’interno di sistemi elettronici, mantenendo inalterata la tensione del segnale e offrendo una conversione di impedenza ottimale tra diverse parti del circuito. La loro semplicità di implementazione, unitamente alla capacità di adattarsi a diverse esigenze applicative, li rende uno strumento prezioso per i progettisti elettronici. Nonostante alcune limitazioni, quali la necessità di alimentazione esterna e la possibile introduzione di rumore, i vantaggi offerti in termini di stabilità del segnale e flessibilità d’uso superano di gran lunga queste piccole sfide. In definitiva, l’adozione di circuiti follower di tensione può notevolmente migliorare la qualità e l’affidabilità di dispositivi e sistemi elettronici, contribuendo a soddisfare le crescenti richieste di prestazioni elevate e di efficienza nei moderni ambienti tecnologici.
