Introduzione ai circuiti del ponte di Wheatstone
Il ponte di Wheatstone è uno strumento fondamentale nell’ambito delle misurazioni elettriche, utilizzato per determinare il valore di una resistenza sconosciuta con elevata precisione. La sua invenzione si deve a Samuel Hunter Christie nel 1833, ma fu Charles Wheatstone a renderlo popolare nel 1843. Questo dispositivo è basato su un principio semplice ma estremamente efficace: il bilanciamento di due bracci di un circuito elettrico in modo da determinare il valore di una resistenza incognita attraverso la misurazione di tensioni e correnti note.
Struttura e funzionamento del ponte di Wheatstone

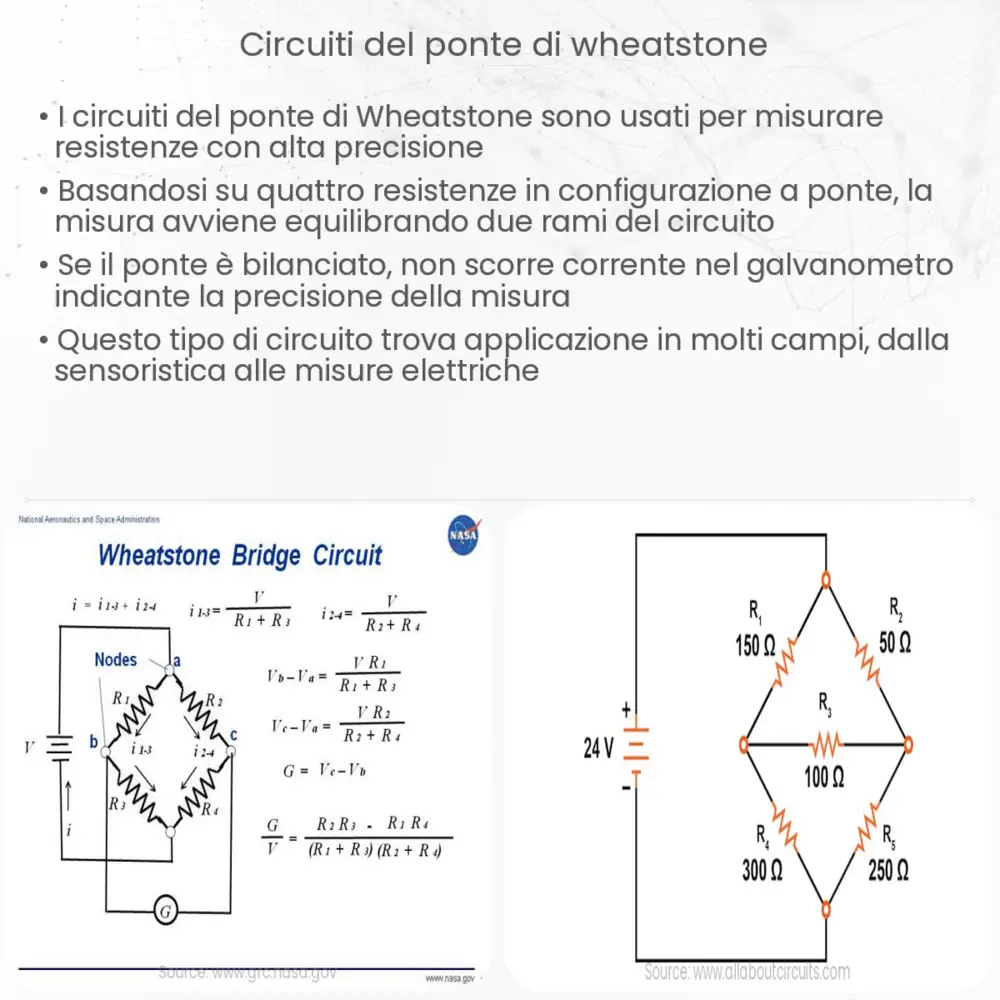

Il circuito del ponte di Wheatstone è composto da quattro resistenze disposte a formare un diamante, con una sorgente di alimentazione collegata a due vertici opposti e un galvanometro inserito tra gli altri due. Le resistenze sono denominate R1, R2, R3 (la resistenza sconosciuta) e R4. L’equilibrio del ponte si verifica quando il rapporto tra le resistenze nei due bracci del ponte è uguale, ovvero quando la condizione R1/R2 = R3/R4 è soddisfatta. A ponte bilanciato, la differenza di potenziale tra i due punti medi è nulla, e il galvanometro non registra alcuna corrente.
Per determinare il valore della resistenza incognita R3, si può utilizzare la formula:
R3 = (R2 * R4) / R1
Dove R1, R2 e R4 sono resistenze note. Modificando il valore di una di queste resistenze fino a raggiungere l’equilibrio del ponte, è possibile calcolare il valore di R3 con precisione.
Applicazioni del ponte di Wheatstone
Il ponte di Wheatstone trova impiego in diverse applicazioni, dalla misurazione di resistenze di precisione alla caratterizzazione di sensori e trasduttori. Grazie alla sua capacità di misurare piccole variazioni di resistenza, è utilizzato anche in strain gauge per la misurazione di deformazioni meccaniche. Questa versatilità rende il ponte di Wheatstone uno strumento prezioso in campi come l’elettronica, l’ingegneria elettrica e la fisica.
Vantaggi e limitazioni del ponte di Wheatstone
Uno dei principali vantaggi del ponte di Wheatstone risiede nella sua alta precisione nella misurazione delle resistenze, che lo rende insostituibile in molte applicazioni di laboratorio e industriali. Inoltre, la sua semplicità costruttiva permette di realizzare misurazioni affidabili con un minimo di equipaggiamento elettronico. Tuttavia, il ponte di Wheatstone presenta anche alcune limitazioni, tra cui la necessità di una fonte di alimentazione stabile e la sensibilità a variazioni di temperatura, che possono influenzare la resistenza dei materiali e quindi la precisione delle misurazioni.
Modernizzazione e sviluppi futuri
Con l’avanzamento della tecnologia elettronica, sono state sviluppate varianti del ponte di Wheatstone che incorporano componenti elettronici avanzati, come amplificatori operazionali, per migliorare la sensibilità e la precisione delle misurazioni. Questi sviluppi hanno ampliato il campo di applicazione del ponte, rendendolo adatto anche alla misurazione di grandezze fisiche trasformate in variazioni di resistenza da sensori specifici. L’integrazione con sistemi di acquisizione dati e l’automazione dei processi di misurazione rappresentano ulteriori passi avanti verso l’efficienza e l’accuratezza delle misure.
Conclusioni
Il ponte di Wheatstone rimane uno strumento fondamentale nell’ambito della misurazione delle resistenze elettriche, grazie alla sua precisione e affidabilità. Nonostante le sue limitazioni, l’evoluzione tecnologica ha permesso di superare molti ostacoli, migliorando le prestazioni e ampliando le applicazioni di questo dispositivo. L’uso del ponte di Wheatstone, sia nella sua forma classica sia nelle varianti moderne, continua a essere imprescindibile in numerosi campi scientifici e tecnologici, dimostrando la sua versatilità e la sua capacità di adattarsi alle esigenze di misurazione più avanzate. La continua ricerca e sviluppo in questo settore promette di portare a nuove innovazioni, rendendo il ponte di Wheatstone uno strumento ancora più potente e versatile per le future generazioni di ingegneri e scienziati.
