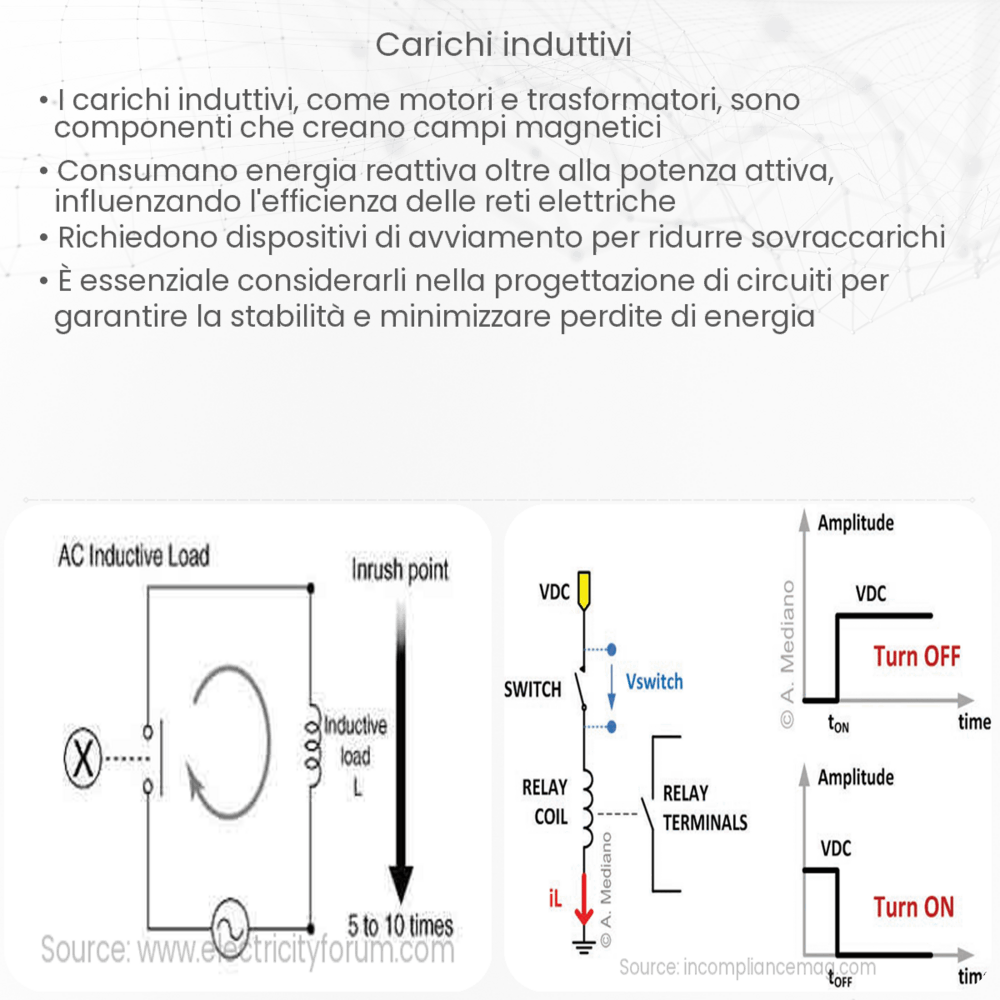

Cos’è un Carico Induttivo?
I carichi induttivi rappresentano un concetto fondamentale nell’elettrotecnica, caratterizzando un tipo di carico che si trova comunemente in vari dispositivi elettrici. Un carico è definito come induttivo quando il suo comportamento è dominato dall’induttanza, una proprietà che causa un ritardo temporale tra la corrente e la tensione. Questo ritardo è dovuto alla capacità di un carico induttivo di immagazzinare energia nel campo magnetico e rilasciarla successivamente.
Principio di Funzionamento dei Carichi Induttivi
Nei carichi induttivi, come motori, trasformatori e bobine, la corrente che scorre attraverso il dispositivo crea un campo magnetico. Questo campo varia nel tempo, in relazione alla corrente che lo genera. La variazione del campo magnetico induce una tensione opposta, secondo la legge di Faraday dell’induzione elettromagnetica. Questo effetto è descritto dalla formula:
V = -L * (dI/dt)
dove V è la tensione indotta, L è l’induttanza del carico, e dI/dt rappresenta la variazione della corrente rispetto al tempo.
Impatto dei Carichi Induttivi sui Sistemi Elettrici
Nei sistemi di alimentazione, i carichi induttivi influenzano sia la qualità dell’energia che la gestione delle reti elettriche. Uno degli effetti principali è lo sfasamento tra corrente e tensione. Mentre in un carico puramente resistivo corrente e tensione sono in fase, in un carico induttivo la corrente risulta sfasata rispetto alla tensione. Questo sfasamento è solitamente misurato in gradi e indicato con il termine “angolo di fase”.
Il Fattore di Potenza nei Carichi Induttivi
Il fattore di potenza è un concetto cruciale quando si parla di carichi induttivi. Esso è definito come il coseno dell’angolo di fase tra la tensione e la corrente. In un carico puramente induttivo, il fattore di potenza è zero, poiché la corrente è sfasata di 90 gradi rispetto alla tensione. Tuttavia, nella pratica, i carichi presentano sia componenti resistive che induttive, portando a un fattore di potenza compreso tra 0 e 1.
Un basso fattore di potenza indica un’elevata quantità di energia immagazzinata e poi rilasciata dal carico induttivo, il che può portare a inefficienze nel sistema di distribuzione dell’energia elettrica.
Compensazione del Fattore di Potenza
Per mitigare gli effetti negativi dei carichi induttivi, si ricorre spesso alla compensazione del fattore di potenza. Questo processo implica l’utilizzo di dispositivi come condensatori o compensatori sincroni che producono un carico capacitivo, il quale ha l’effetto opposto rispetto a quello induttivo. La compensazione porta il fattore di potenza più vicino a 1, migliorando l’efficienza del sistema e riducendo i costi operativi.
Armoniche nei Carichi Induttivi
Un’altra questione importante nei carichi induttivi sono le armoniche. Le armoniche sono distorsioni della forma d’onda sinusoidale ideale della corrente e della tensione, generalmente causate da dispositivi elettronici come inverter o alimentatori a commutazione. Queste distorsioni possono avere impatti negativi sulle prestazioni e sulla longevità dei dispositivi elettrici e richiedono soluzioni specifiche per il loro trattamento e la loro mitigazione.
Applicazioni dei Carichi Induttivi
I carichi induttivi hanno un’ampia gamma di applicazioni. In particolare, sono fondamentali nei motori elettrici, che svolgono un ruolo cruciale in innumerevoli settori, dalle applicazioni domestiche a quelle industriali. Altre applicazioni includono trasformatori, induttori e alcuni tipi di illuminazione.
Conclusioni
I carichi induttivi sono una componente essenziale dei moderni sistemi elettrici, offrendo vantaggi significativi ma anche presentando sfide uniche. La loro capacità di immagazzinare energia nel campo magnetico è fondamentale per il funzionamento di molte tecnologie. Tuttavia, il loro impatto sul fattore di potenza e la generazione di armoniche richiede attenzione e gestione accurata. Con la giusta comprensione e gli strumenti adeguati, come la compensazione del fattore di potenza e il controllo delle armoniche, è possibile ottimizzare l’efficienza e la sicurezza dei sistemi elettrici che incorporano carichi induttivi. In questo modo, è possibile trarre il massimo vantaggio da queste tecnologie, garantendo al contempo un funzionamento economico e sostenibile degli impianti elettrici.
