Scopri come gli analizzatori logici rivoluzionano il debugging e l’analisi dei sistemi digitali, essenziali per ingegneri elettronici e informatici.

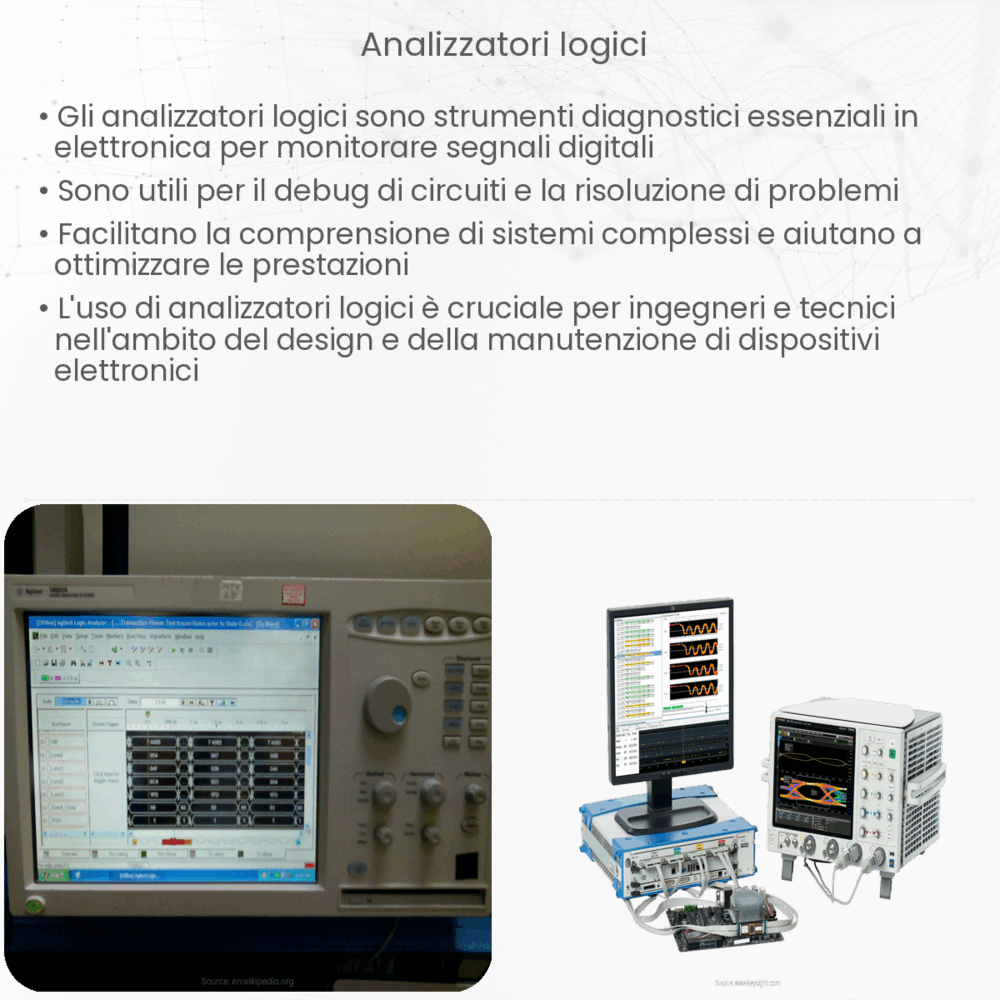

Cosa sono gli analizzatori logici?
Gli analizzatori logici, noti anche come analizzatori di protocollo o logic analyzer, sono strumenti indispensabili nell’ambito dell’ingegneria elettronica e informatica per la diagnostica e il debugging di sistemi digitali. Questi dispositivi permettono agli ingegneri di visualizzare e analizzare i segnali digitali trasferiti tra i componenti di un sistema elettronico, facilitando così l’identificazione di problemi relativi alla sincronizzazione, alla comunicazione o al funzionamento del sistema stesso.
Principi di funzionamento
Un analizzatore logico campiona i segnali digitali attraverso i suoi canali di ingresso e li memorizza per un’analisi successiva. La frequenza di campionamento, che può raggiungere i Giga campioni al secondo (Gsps), è critica per garantire che il dispositivo possa analizzare sistemi digitali ad alta velocità. Gli analizzatori logici possono avere da poche decine a migliaia di canali, offrendo così la flessibilità necessaria per testare complessi circuiti digitali multi-canale.
Applicazioni degli analizzatori logici
Le applicazioni degli analizzatori logici sono molteplici e spaziano dalla progettazione e sviluppo di hardware, alla manutenzione e al troubleshooting di sistemi esistenti. Sono strumenti essenziali nello sviluppo di dispositivi elettronici, microcontrollori, sistemi embedded, bus di comunicazione e in generale, in ogni contesto in cui è necessario analizzare e comprendere il comportamento dei segnali digitali. Per esempio, possono essere utilizzati per verificare il corretto timing di un microprocessore o per analizzare le comunicazioni su un bus seriale come SPI o I2C.
Selezione e utilizzo
La scelta di un analizzatore logico deve essere basata su diversi fattori, quali il numero di canali, la frequenza di campionamento, la profondità di memoria e la facilità d’uso del software di analisi. Un buon analizzatore logico dovrebbe offrire un’interfaccia utente intuitiva, che permetta agli ingegneri di configurare facilmente i parametri di acquisizione, visualizzare i dati in modo chiaro e eseguire analisi complesse come la decodifica di protocolli di comunicazione.
Decodifica dei protocolli e analisi avanzate
Uno dei principali vantaggi degli analizzatori logici moderni è la capacità di decodificare automaticamente i protocolli di comunicazione. Questa funzionalità è fondamentale per gli ingegneri che lavorano con sistemi complessi, permettendo loro di interpretare facilmente i dati scambiati tra i diversi componenti senza dover analizzare manualmente ogni bit. Supportando una vasta gamma di protocolli standard, come SPI, I2C, UART, CAN, e altri ancora, gli analizzatori logici rendono più semplice il debugging di sistemi embedded e la verifica delle comunicazioni seriali.
Integrazione con altri strumenti di test
Per una diagnostica e un’analisi più complete, gli analizzatori logici possono essere spesso integrati con altri strumenti di test, come oscilloscopi e generatori di segnali. Questa integrazione permette agli ingegneri di avere una visione più completa del sistema sotto test, combinando l’analisi dei segnali digitali con quella dei segnali analogici. L’abilità di correlare temporalmente i dati acquisiti da strumenti diversi è cruciale per il troubleshooting di problemi complessi che coinvolgono sia la parte digitale che quella analogica dei circuiti.
Considerazioni future
Con l’avanzamento della tecnologia e l’aumento della complessità dei sistemi elettronici, gli analizzatori logici continuano a evolversi. Le future generazioni di questi strumenti potrebbero offrire capacità di campionamento ancora più elevate, supporto per un numero maggiore di protocolli di comunicazione e integrazione più profonda con software di simulazione e design elettronico. Questo sviluppo non solo aumenterà l’efficienza del processo di sviluppo hardware ma renderà anche il troubleshooting più veloce e accurato.
Conclusione
Gli analizzatori logici rappresentano uno strumento indispensabile per gli ingegneri elettronici e informatici, fornendo una finestra dettagliata sul funzionamento interno dei sistemi digitali. Attraverso la visualizzazione, l’analisi e la decodifica dei segnali digitali, facilitano notevolmente il debugging e la verifica dei circuiti. La capacità di adattarsi alle esigenze di sistemi sempre più complessi e l’integrazione con altri strumenti di test evidenziano la loro importanza critica nel toolkit di ogni ingegnere. Mentre la tecnologia continua a progredire, l’uso degli analizzatori logici sarà sempre più centrale nel garantire il corretto funzionamento e l’efficienza dei futuri sistemi elettronici.
