Cara menghitung hambatan dalam rangkaian listrik, langkah-langkah sederhana serta rumus penting untuk memahami konsep dan aplikasi dalam kehidupan sehari-hari.

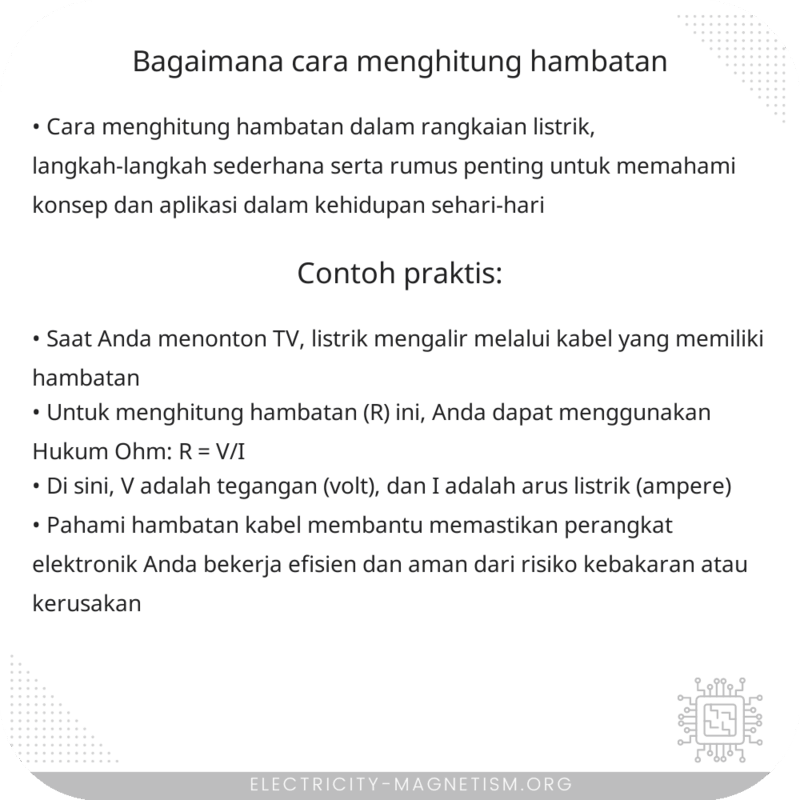

Bagaimana Cara Menghitung Hambatan?
Hambatan adalah ukuran seberapa sulitnya arus listrik mengalir melalui suatu bahan. Konsep ini sangat penting dalam bidang elektromagnetisme dan elektronik. Ada beberapa cara untuk menghitung hambatan sebuah komponen listrik, dan dalam artikel ini, kita akan membahas beberapa metode yang paling umum digunakan.
Rumus Dasar Ohm’s Law
Cara paling sederhana untuk menghitung hambatan adalah dengan menggunakan hukum Ohm. Hukum Ohm menyatakan bahwa:
V = I * R
Dimana:
- V adalah tegangan (dalam volt, V)
- I adalah arus listrik (dalam ampere, A)
- R adalah hambatan (dalam ohm, Ω)
Untuk mencari hambatan, kita dapat merumuskan kembali persamaan tersebut menjadi:
R = \frac{V}{I}
Pendekatan Praktis
Pengukuran praktis hambatan sering dilakukan menggunakan multimeter. Perangkat ini dapat diatur ke mode ohmmeter untuk mengukur hambatan secara langsung. Berikut adalah langkah-langkah dasar dalam menggunakan multimeter untuk mengukur hambatan:
- Pastikan perangkat yang akan diuji tidak terhubung dengan sumber daya listrik.
- Setel multimeter ke pengaturan hambatan (ohm).
- Hubungkan kabel pengukur multimeter ke kedua ujung komponen yang akan diukur.
- Baca nilai yang ditunjukkan pada layar multimeter.
Hambatan Seri dan Paralel
Dalam rangkaian listrik yang lebih kompleks, hambatan dapat disusun baik dalam seri maupun dalam paralel. Cara menghitung total hambatan dalam kedua konfigurasi ini berbeda.
Hambatan Seri
Dalam rangkaian seri, hambatan total merupakan jumlah dari semua hambatan individu:
Rtotal = R1 + R2 + R3 + … + Rn
Hambatan Paralel
Dalam rangkaian paralel, hambatan total ditentukan menggunakan rumus:
\frac{1}{Rtotal} = \frac{1}{R1} + \frac{1}{R2} + \frac{1}{R3} + … + \frac{1}{Rn}
Kemudian, cari nilai Rtotal dengan mengambil kebalikan dari hasil tersebut.
Kesimpulan
Memahami bagaimana cara menghitung hambatan adalah langkah penting dalam mempelajari dasar-dasar elektroteknik dan elektronik. Dengan mengetahui hukum Ohm, penggunaan multimeter, serta konsep rangkaian seri dan paralel, kita dapat menganalisa dan merancang berbagai rangkaian listrik dengan lebih efektif. Jangan ragu untuk terus berlatih dan mengeksplorasi lebih dalam untuk memperdalam pemahaman Anda tentang hambatan dan konsep-konsep lainnya dalam elektromagnetisme.
