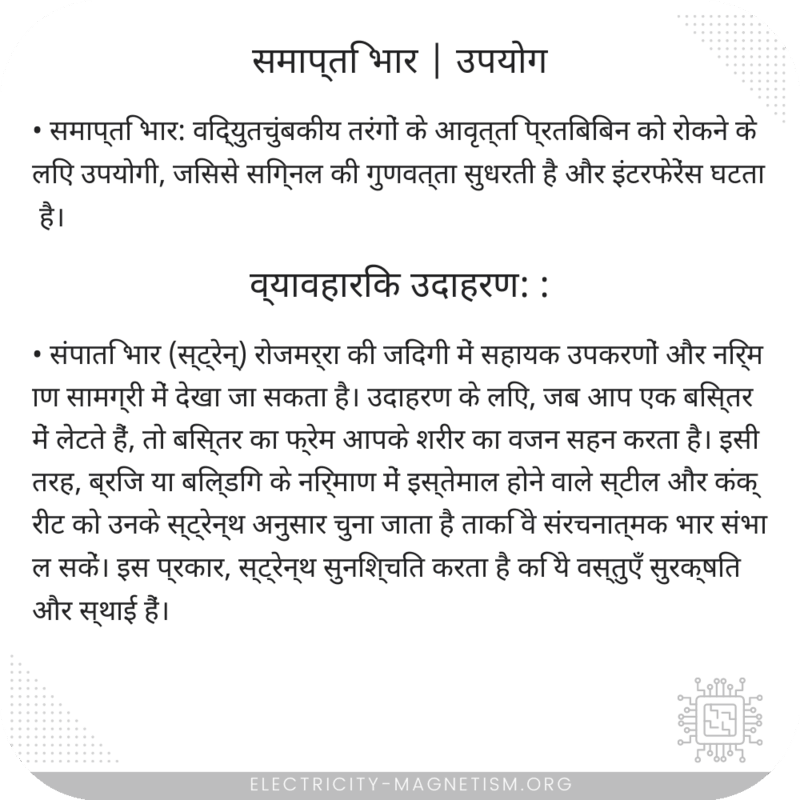

समाप्ति भार: विद्युतचुंबकीय तरंगों के आवृत्ति प्रतिबिंबन को रोकने के लिए उपयोगी, जिससे सिग्नल की गुणवत्ता सुधरती है और इंटरफेरेंस घटता है।
समाप्ति भार और उसका उपयोग
जब हम बिजली या संचार सर्किट की बात करते हैं, तो हमें ‘समाप्ति भार’ (Termination Load) का सामना करना पड़ता है। समाप्ति भार का उद्देश्य होता है सर्किट के अंत में बिजली या संकेत को खत्म करना, ताकि रिफ्लेक्शन्स या प्रतिध्वनि (Reflections) की समस्या न हो। यह विशेष रूप से माइक्रोवेव और रेडियो फ्रीक्वेंसी (RF) संचार में महत्वपूर्ण होता है।
समाप्ति भार क्या है?
समाप्ति भार एक रेसिस्टिव डिवाइस (Resistive Device) होता है, जिसे सर्किट के अंत में गुणांक पर मिलान (Impedance Matching) के लिए लगाया जाता है। यह मुख्यतः 50 ओम या 75 ओम का होता है, जैसा कि अधिकांश RF और माइक्रोवेव सर्किटों में मिलान के लिए प्रयोग होता है।
समाप्ति भार का उपयोग
- प्रतिबिंब (Reflections) को रोकना: जब सिग्नल बिना मिलान के तारों या ट्रांसमिशन लाइनों में चलते हैं, तो उन्हें वापस प्रतिध्वनि मिल सकती है, जिससे सर्किट में अव्यवस्था होती है। समाप्ति भार इसे रोकता है।
- ध्यातृत्त्व (Attenuation) बढ़ाना: समाप्ति भार सिग्नल की शक्ति को समाप्त कर देता है, जिससे अनचाहा सिग्नल उत्पन्न नहीं होता।
- सर्किट की स्थिरता: समाप्ति भार का उपयोग सर्किट की स्थिरता बढ़ाने के लिए किया जाता है। इस प्रकार, यह सुनिश्चित करता है कि सिग्नल की गुणवत्ता बेहतर हो।
समाप्ति भार के प्रकार
- स्थिर समाप्ति (Fixed Termination): यह एक स्थिर रेसिस्टिव तत्व होता है जिसे सर्किट के अंत में लगाया जाता है। इसका उपयोग सामान्यतः 50 ओम या 75 ओम रेडियो फ्रीक्वेंसी और माइक्रोवेव सर्किटों में होता है।
- समायोज्य समाप्ति (Adjustable Termination): यह समाप्ति भार दूसरे प्रकार का होता है जिसका उपयोग विभिन्न इंपीडेंस को मिलाने के लिए किया जाता है।
गणितीय प्रतिरूप
समाप्ति भार का मुख्य कार्य इंपीडेंस मिलान (Impedance Matching) करना है। यदि ट्रांसमिशन लाइन की इंपीडेंस \(Z_0\) और समाप्ति भार की इंपीडेंस \(Z_L\) समान हो, तो प्रतिबिंब को न्यूनतम किया जा सकता है। गणितीय रूप से, रिफ्लेक्शन कोएफिशिएंट \(\Gamma\) को निम्नलिखित प्रकार से दर्शाया जा सकता है:
\(\Gamma = \frac{Z_L – Z_0}{Z_L + Z_0}\)
जहाँ \(\Gamma\) रिफ्लेक्शन कोएफिशिएंट है और इसे न्यूनतम करने के लिए \(Z_L = Z_0\) होना चाहिए।
निष्कर्ष
समाप्ति भार सिग्नल और संचार सर्किट की गुणवत्ता और स्थिरता बढ़ाने के लिए एक महत्वपूर्ण उपकरण है। यह प्रतिबिंब और अनचाहे सिग्नल को समाप्त करके सिग्नल की स्पष्टता और विश्वसनीयता सुनिश्चित करता है।
