समानांतर परिपथ में कुल प्रतिरोध की गणना करने की प्रक्रिया को समझें। प्रतिरोधों की संयोजन विधि और गणना के सरल चरण जानें।

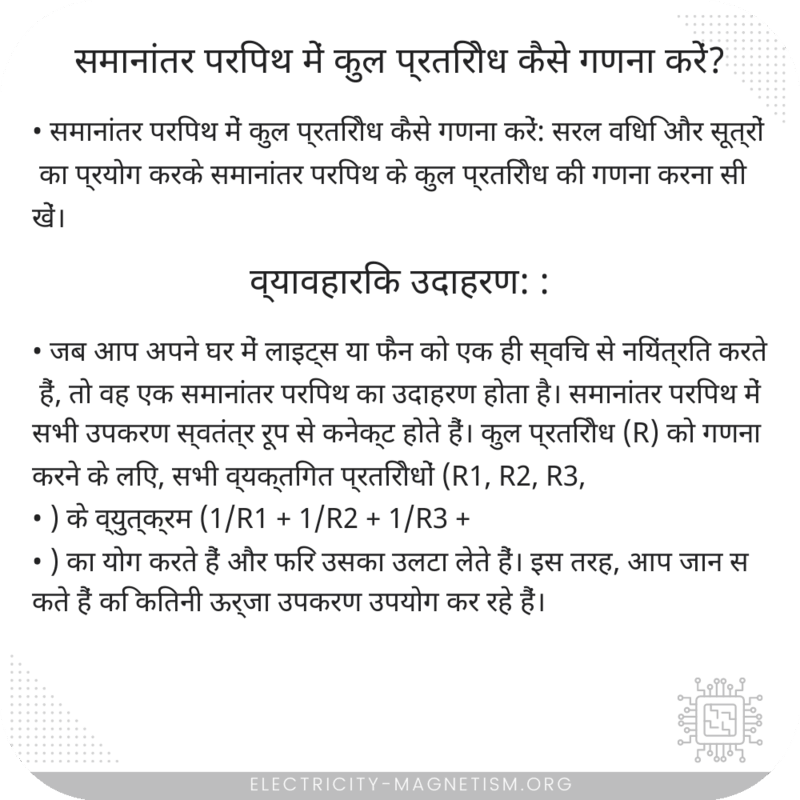

समानांतर परिपथ में कुल प्रतिरोध कैसे गणना करें?
जब हम एक समानांतर परिपथ की बात करते हैं, तो इसका मतलब है कि दो या दो से अधिक अवरोधक (resistors) एक दूसरे के साथ समानांतर में जुड़े होते हैं। समानांतर परिपथ की सबसे महत्वपूर्ण विशेषता यह है कि प्रत्येक अवरोधक के सिरों पर वोल्टेज समान रहता है। इस लेख में, हम जानेंगे कि समानांतर परिपथ में कुल प्रतिरोध (total resistance) को कैसे गणना किया जाता है।
समानांतर परिपथ का नियम
समानांतर परिपथ में कुल प्रतिरोध को जानने के लिए निम्नलिखित नियम का पालन किया जाता है:
- जब दो या अधिक अवरोधक समानांतर में जुड़े होते हैं, तो कुल प्रतिरोध हमेशा इन अवरोधकों में से सबसे छोटे अवरोधक से कम होता है।
- कुल प्रतिरोध की गणना के लिए नीचे दिए गए सूत्र का उपयोग किया जाता है:
\[
1/Rtotal = 1/R1 + 1/R2 + \ldots + 1/Rn
\]
जहाँ \(R_1\), \(R_2\), …, \(R_n\) समानांतर में जुड़े हुए अवरोधक हैं और \(R_{total}\) उन्हीं अवरोधकों का कुल प्रतिरोध है।
उदाहरण
मान लीजिए कि हमारे पास तीन अवरोधक हैं जिनके मान क्रमशः \(R_1 = 4 \, \Omega\), \(R_2 = 6 \, \Omega\), और \(R_3 = 12 \, \Omega\) हैं और वे समानांतर में जुड़े हुए हैं। कुल प्रतिरोध की गणना करने के लिए, हम निम्नलिखित प्रक्रिया का पालन करेंगे:
पहले, हम हर अवरोधक का व्युत्क्रम लेते हैं:
- \(1/R_1 = 1/4 = 0.25\)
- \(1/R_2 = 1/6 ≈ 0.167\)
- \(1/R_3 = 1/12 ≈ 0.083\)
अब, हम इन सबको जोड़ते हैं:
\[
1/Rtotal = 0.25 + 0.167 + 0.083 = 0.5
\]
अंत में, हम कुल प्रतिरोध के व्युत्क्रम को लेते हैं:
\[
Rtotal = 1/0.5 = 2 \, \Omega
\]
निष्कर्ष
इस प्रकार, समानांतर परिपथ में कुल प्रतिरोध की गणना सरल है, लेकिन इसके लिए आपको वास्तव में हर अवरोधक का व्युत्क्रम लेना होता है और अंत में उसे पुनः व्युत्कृत करके कुल प्रतिरोध प्राप्त करना होता है। यह नियम न केवल हमें विभिन्न इलेक्ट्रॉनिक परिपथों की सटीक डिज़ाइन करने में मदद करता है, बल्कि हमें यह भी समझने में मदद करता है कि कैसे समानांतर अवरोधक परिपथ का कुल प्रतिरोध घटता है।
