सबसे सामान्य विद्युत सर्किट विश्लेषण विधियों में नोड विश्लेषण, लूप विश्लेषण और सुपरपोजिशन शामिल हैं, सर्किट की सटीकता से जांच के लिए उपयोगी।

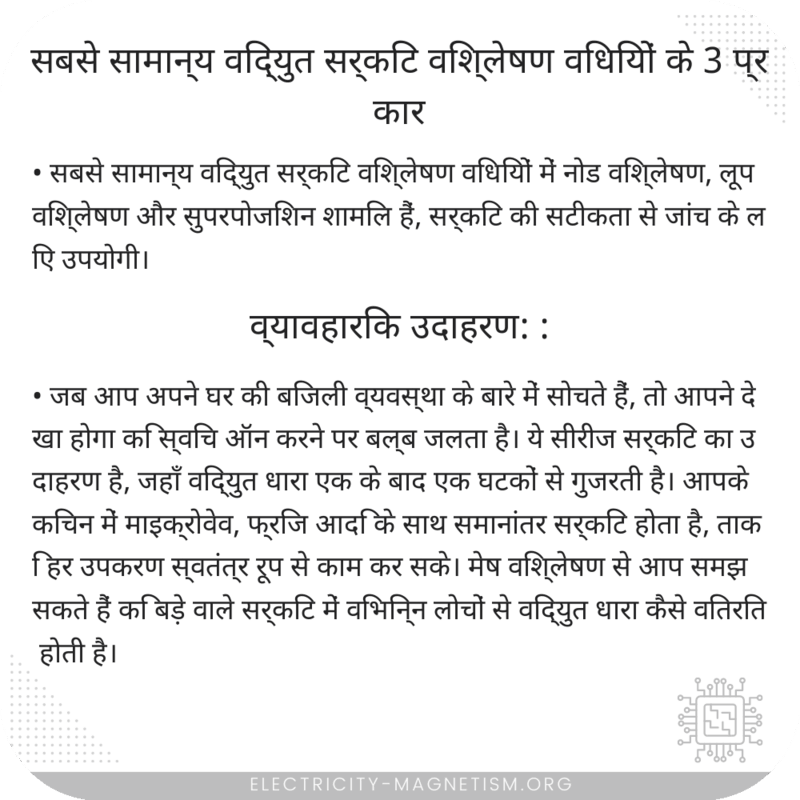

सबसे सामान्य विद्युत सर्किट विश्लेषण विधियों के 3 प्रकार
विद्युत सर्किटों का विश्लेषण करना इलेक्ट्रिकल इंजीनियरिंग में एक महत्वपूर्ण कौशल है। विद्युत सर्किट विश्लेषण के लिए कई विधियाँ उपलब्ध हैं, जो विभिन्न प्रकार के समस्याओं को हल करने में सहायक होती हैं। इस लेख में, हम विद्युत सर्किट विश्लेषण के तीन सबसे सामान्य विधियों पर चर्चा करेंगे:
- नोडल विश्लेषण
- लूप या मेष विश्लेषण
- सुपर पोजीशन प्रमेय
1. नोडल विश्लेषण
नोडल विश्लेषण एक विधि है जिसका उपयोग वोल्टेज की गणना के लिए किया जाता है। इसमें Kirchhoff की विद्युत धारा का नियम (Kirchhoff’s Current Law, KCL) का उपयोग करते हुए, सर्किट के नोड्स (नोड्स वह बिंदु होते हैं जहां दो या अधिक तत्व मिलते हैं) पर समीकरण बनाए जाते हैं। यह प्रक्रिया निम्नलिखित चरणों में की जाती है:
- सभी नोड्स की पहचान करें और एक नोड को संदर्भ (reference node) के रूप में चुनें।
- सभी शेष नोड्स के लिए वोल्टेज वेरिएबल्स को नाम दें।
- Kirchhoff के धारा नियम का उपयोग करते हुए, प्रत्येक नोड पर समीकरण लिखें।
- समीकरणों को हल करें और नोड वोल्टेज्स का निर्धारण करें।
2. लूप या मेष विश्लेषण
लूप या मेष विश्लेषण का उद्देश्य सर्किट की सभी लूप्स (बंद पथ) में प्रवाहित करंट का निर्धारण करना है। इसमें Kirchhoff के वोल्टेज नियम (Kirchhoff’s Voltage Law, KVL) का उपयोग किया जाता है। इसके तहत प्रत्येक लूप में वोल्टेज के समीकरण बनाए जाते हैं:
- सर्किट के सभी लूप्स की पहचान करें।
- प्रत्येक लूप में करंट के लिए वेरिएबल्स को नाम दें।
- Kirchhoff के वोल्टेज नियम का उपयोग करते हुए प्रत्येक लूप पर समीकरण लिखें।
- समीकरणों को हल करें और प्रत्येक लूप करंट को निर्धारित करें।
3. सुपर पोजीशन प्रमेय
सुपर पोजीशन प्रमेय एक ऐसी विधि है जिसमें सर्किट में मौजूद सभी स्वतंत्र स्रोतों (वोल्टेज और करंट स्रोत) का अलग-अलग विश्लेषण किया जाता है और अंत में परिणामों को जोड़ा जाता है। इस विधि के अनुसार:
- सर्किट में केवल एक स्वतंत्र स्रोत को सक्रिय रखें और शेष स्रोतों को निष्क्रिय करें (वोल्टेज स्रोत को शॉर्ट सर्किट और करंट स्रोत को ओपन सर्किट करें)।
- सक्रिय स्रोत का प्रभाव निर्धारित करें और सभी नोड्स या शाखाओं में वोल्टेज या करंट की गणना करें।
- उपरोक्त प्रक्रिया को प्रत्येक स्वतंत्र स्रोत के लिए दोहराएं।
- अंत में, सभी परिणामों को जोड़कर कुल वोल्टेज या करंट की स्थिति ज्ञात करें।
इन विधियों के माध्यम से, विभिन्न प्रकार के विद्युत सर्किटों का विश्लेषण और समाधान किया जा सकता है।
