ब्रिज रेक्टिफायर क्या है?

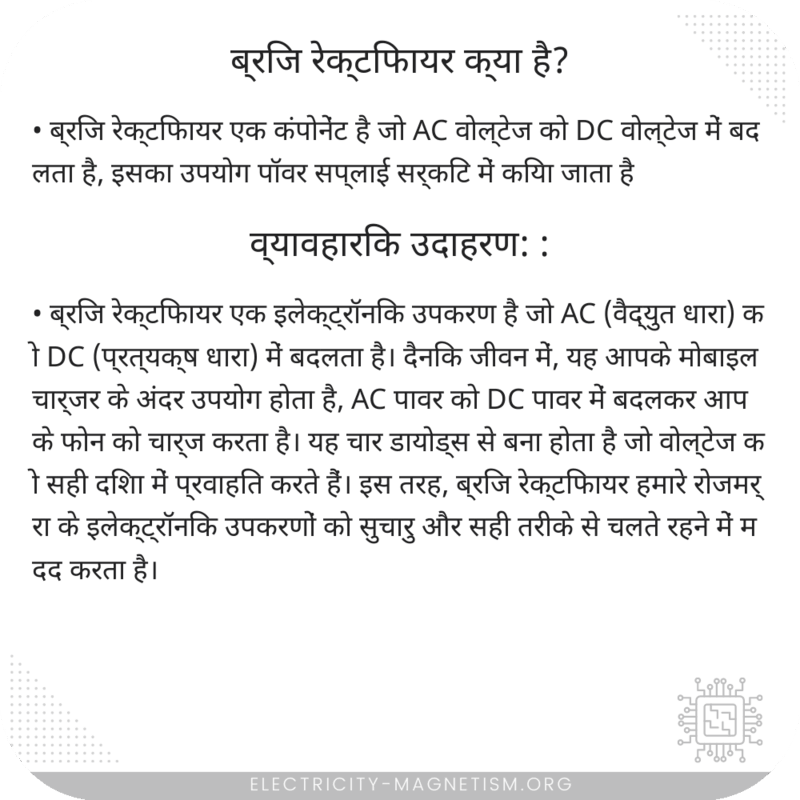

ब्रिज रेक्टिफायर एक कंपोनेंट है जो AC वोल्टेज को DC वोल्टेज में बदलता है, इसका उपयोग पॉवर सप्लाई सर्किट में किया जाता है.

ब्रिज रेक्टिफायर क्या है?

ब्रिज रेक्टिफायर एक इलेक्ट्रॉनिक सर्किट है जिसका उपयोग एसी (AC) वोल्टेज को डीसी (DC) वोल्टेज में बदलने के लिए किया जाता है। इसका उपयोग बिजली की आपूर्ति में किया जाता है जिससे कि उपकरणों को स्थिर डीसी वोल्टेज मिल सके।

ब्रिज रेक्टिफायर की संरचना

ब्रिज रेक्टिफायर चार डायोड से मिलकर बना होता है। ये चारों डायोड एक विशिष्ट संरचना में जुड़े होते हैं जिसे ब्रिज कनेक्शन कहा जाता है। डायोड डी₁, डी₂, डी₃, और डी₄ एक डायमंड या ब्रिज आकार में जुड़े होते हैं।

इनपुट टर्मिनल: जहां एसी वोल्टेज को इनपुट किया जाता है।

आउटपुट टर्मिनल: जहां से डीसी वोल्टेज को आउटपुट किया जाता है।

डायोड: चार डायोड जो एसी सिग्नल को डीसी में बदलने का काम करते हैं।

ब्रिज रेक्टिफायर का कार्य सिद्धांत

जब एसी वोल्टेज को इनपुट टर्मिनल पर प्रदान किया जाता है, तो डायोड alternate cycles में चालू होते हैं।

Positive Half Cycle: जब एसी वोल्टेज का सकारात्मक आधा साइकिल होता है, तो डायोड D₁ और D₃ चालू होते हैं, और वोल्टेज लोड पे आता है।

Negative Half Cycle: जब एसी वोल्टेज का नकारात्मक आधा साइकिल होता है, तो डायोड D₂ और D₄ चालू होते हैं, और वोल्टेज पुनः लोड पे आता है।

इस प्रकार, पूरी एसी सिग्नल डीसी में परिवर्तित हो जाती है, और लोड को निरंतर डीसी वोल्टेज मिलता है।

ब्रिज रेक्टिफायर के लाभ

उच्च दक्षता: ब्रिज रेक्टिफायर पूर्ण वेव रेक्टिफिकेशन प्रदान करता है, इसलिए इसकी दक्षता आधी वेव रेक्टिफायर से अधिक होती है।

कोई सेंटर टैप की आवश्यकता नहीं: इसे इस्तेमाल करने के लिए ट्रांसफार्मर के सेंटर टैप की आवश्यकता नहीं होती है।

बेहतर वोल्टेज उपयोग: ब्रिज रेक्टिफायर वोल्टेज का पूर्ण उपयोग करता है और इसलिए वोल्टेज छोड़ने की संभावना कम होती है।

ब्रिज रेक्टिफायर के नुक्सान

अतिरिक्त डायोड: चार डायोड की आवश्यकता होती है, जिससे वोल्टेज ड्रॉप थोड़ी बढ़ सकती है।

जटिल डिजाइन: इसकी संरचना थोड़ी जटिल होती है क्योंकि चार डायोड का उपयोग होता है।

इस प्रकार, ब्रिज रेक्टिफायर एक महत्वपूर्ण इलेक्ट्रॉनिक उपकरण है जिसका उपयोग विभिन्न इलेक्ट्रॉनिक प्रोजेक्ट्स और उपकरणों में किया जाता है ताकि एसी वोल्टेज को प्रभावी रूप से डीसी में बदला जा सके।
