पाउडर आयरन कोर चोक: एक महत्वपूर्ण घटक जो इलेक्ट्रॉनिक सर्किट्स में प्रत्यावर्ती धारा की आवृत्ति को नियंत्रित करने में मदद करता है।

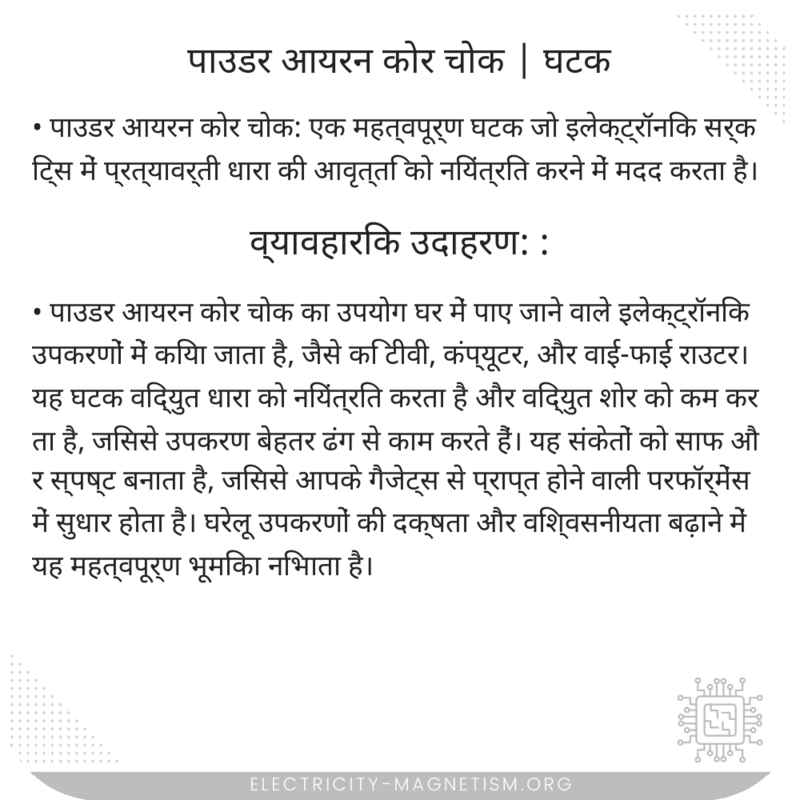

पाउडर आयरन कोर चोक | घटक
पाउडर आयरन कोर चोक एक इलेक्ट्रॉनिक घटक है जो मुख्य रूप से वर्तमान को नियंत्रित करने और विद्युत सर्किट में उच्च आवृत्ति शोर को कम करने के लिए उपयोग किया जाता है। इसका निर्माण पाउडर आयरन से होता है, जो एक मैग्नेटिक सामग्री है और इसे विशेष रूप से बड़े इंडक्टेंस और कम ऊर्जा हानि के लिए डिज़ाइन किया गया है।
पाउडर आयरन कोर चोक के मुख्य घटक
- पाउडर आयरन कोर
- तांबे की तार
- इन्सुलेशन
- एनकैप्सूलेशन (आवरण)
पाउडर आयरन कोर
इस घटक का कोर पाउडर आयरन से बना होता है, जिसे उच्च दबाव और उच्च तापमान पर ढाला जाता है। इस प्रक्रिया से सामग्री में मैग्नेटिक गुण बढ़ जाते हैं और यह उच्च आवृत्ति पर बेहतर प्रदर्शन करता है। पाउडर आयरन कोर चोक के अन्य लाभों में निम्न ऊर्जा हानि, उच्च स्थायित्व, और कम थर्मल कोइफिशियंट शामिल हैं।
कार्य और उपयोग
पाउडर आयरन कोर चोक मुख्य रूप से इलेक्ट्रॉनिक सर्किट में उपयोग किया जाता है। इसका मुख्य कार्य इंडक्टेंस प्रदान करना है, जो किसी सर्किट में करंट की प्रवाह दर को निर्धारित करता है। इसके अलावा, यह हाई-फ्रीक्वेंसी नॉइज़ को फ़िल्टर करने में भी मदद करता है, जिसका उपयोग अक्सर स्विचिंग रेगुलेटर्स, पावर सप्लाईज, और ऑडियो उपकरणों में किया जाता है।
- स्विचिंग मोड पावर सप्लाई (SMPS)
- इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) फ़िल्टर
- ऑडियो सर्किट
गणितीय दृष्टिकोण
पाउडर आयरन कोर चोक की इंडक्टेंस को निम्नलिखित सूत्र द्वारा वर्णित किया जाता है:
L = \(\frac{N^2 * μ * A}{l}\)
- L = इंडक्टेंस (Henry)
- N = कॉइल के टर्न्स की संख्या
- μ = कोर सामग्री की परमेएबिलिटी (H/m)
- A = कोर का क्रॉस-सेक्शनल एरिया (m2)
- l = मैग्नेटिक पाथ की लंबाई (m)
निष्कर्ष
पाउडर आयरन कोर चोक एक महत्वपूर्ण इलेक्ट्रॉनिक घटक है, जो उच्च इंडक्टेंस और न्यूनतम ऊर्जा हानि के लिए डिजाइन किया गया है। इसकी उपयोगिता और कार्य प्रभावी ढंग से इलेक्ट्रॉनिक सर्किट के प्रदर्शन को बेहतर बनाते हैं, विशेष रूप से उन अनुप्रयोगों में जहां उच्च-आवृत्ति नॉइज़ को नियंत्रित करना आवश्यक है।
