दबाव लोड सेल | यह बल को कैसे मापता है

दबाव लोड सेल: यह उपकरण विद्युत संकेतों के माध्यम से बल को मापता है, विभिन्न अनुप्रयोगों में सटीक और विश्वसनीय परिणाम प्रदान करता है।

दबाव लोड सेल | यह बल को कैसे मापता है

दबाव लोड सेल एक महत्वपूर्ण उपकरण है जो विभिन्न औद्योगिक और वैज्ञानिक अनुप्रयोगों में बल को मापने के लिए प्रयोग किया जाता है। लोड सेल एक प्रकार का ट्रांसड्यूसर है जो बल को विद्युत संकेत में परिवर्तित करता है, जिसे आसानी से मापा और रिकॉर्ड किया जा सकता है।

लोड सेल का कार्य सिद्धांत

लोड सेल मुख्यतः स्ट्रेन गेज के सिद्धांत पर कार्य करता है। जब किसी वस्तु पर बल लागू होता है, तो वह विकृत होती है। लोड सेल में लगे स्ट्रेन गेज इस विकृति को मापते हैं और इसे विद्युत संकेत में परिवर्तित करते हैं।

स्ट्रेन गेज का कार्य

स्ट्रेन गेज एक प्रकार का संवेदनशील प्रतिरोधक होता है जो लोड सेल की सतह पर चिपकाया जाता है। जब लोड सेल पर बल लागू होता है, तो स्ट्रेन गेज विकृत होता है और उसका प्रतिरोध बदलता है। यह प्रतिरोध परिवर्तन विद्युत सर्किट में प्रवेश कर जाता है, जिससे विद्युत संकेत उत्पन्न होता है।

विद्युत संकेत और बल का संबंध

लोड सेल का इलेक्ट्रॉनिक सर्किट उस विद्युत संकेत को पढ़कर उसे बल में परिवर्तित करता है। यह प्रक्रिया आमतौर पर वीटनस्टन ब्रिज सर्किट द्वारा की जाती है, जो स्ट्रेन गेज की प्रतिरोध में छोटे बदलावों को सटीकता से माप सकता है।

• वी \(_{out}\) = (V \(_{in}\) * \(\frac{\Delta R}{R}\)), यहां V \(_{in}\) इनपुट वोल्टेज है, \(\Delta R\) प्रतिरोध का परिवर्तन है, और R मूल प्रतिरोध है।

लोड सेल के प्रकार

मुख्य तौर पर लोड सेल के चार प्रकार होते हैं:

1. कंप्रेशन लोड सेल: ये लोड सेल कमद दबाव मापने के लिए उपयोग होते हैं।
2. टेंशन लोड सेल: ये लोड सेल खींचने के बल मापने के लिए उपयोग होते हैं।
3. बेंडिंग बीन लोड सेल: ये लोड सेल झुकाव के बल मापने के लिए उपयोग होते हैं।
4. शीअर बीन लोड सेल: ये लोड सेल चीयर बल मापने के लिए उपयोग होते हैं।

लोड सेल का उपयोग

लोड सेल का उपयोग कई क्षेत्रों में होता है:

• औद्योगिक मशीने: उत्पादन प्रक्रिया के दौरान बल और वजन को मापने के लिए।
• विज्ञान और अनुसंधान: विभिन्न वैज्ञानिक प्रयोगों में सटीक बल माप के लिए।

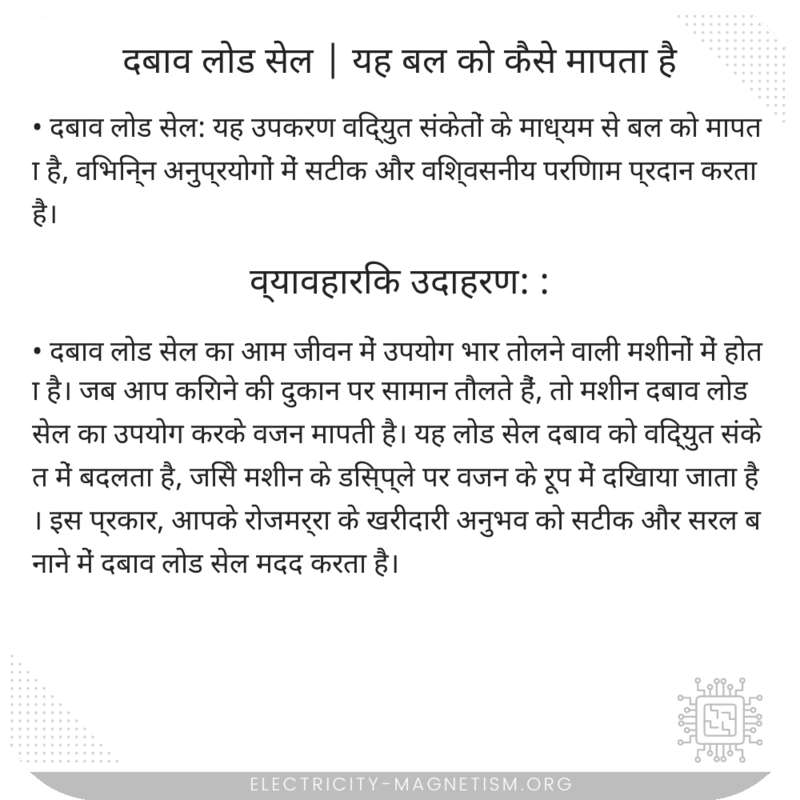

• सामान्य जीवन में: जैसे कि वजन तौलने के तराजू में।
