प्रतिरोधक के चयन हेतु मुख्य कारक: प्रतिरोध, शक्ति रेटिंग, सहिष्णुता, तापमान गुणांक और आवेदन की विशिष्ट आवश्यकताओं को ध्यान में रखें।

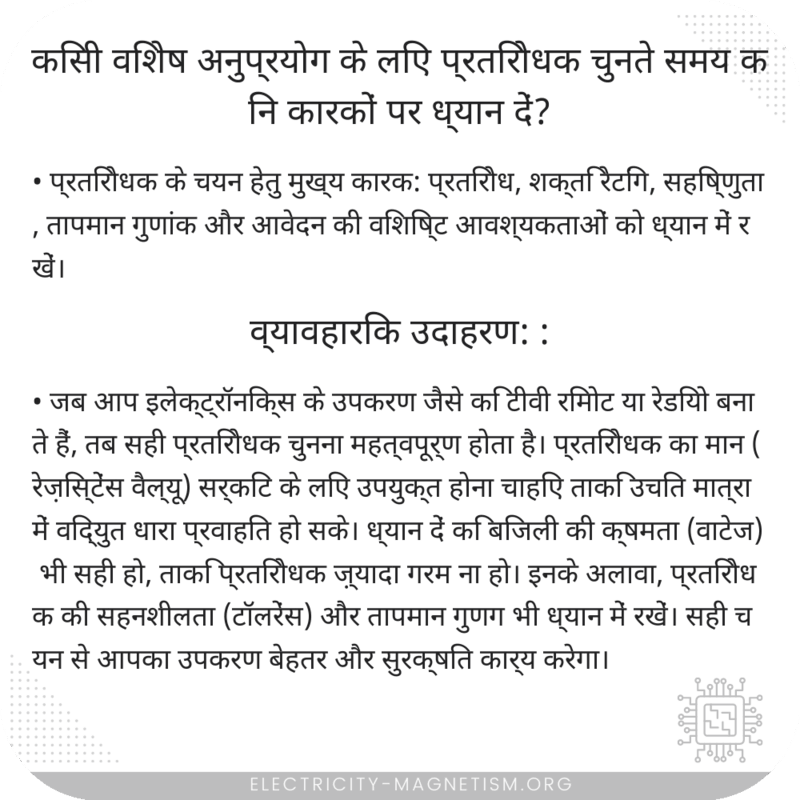

किसी विशेष अनुप्रयोग के लिए प्रतिरोधक चुनते समय किन कारकों पर ध्यान दें?
इलेक्ट्रॉनिक्स और विद्युत सर्किट डिज़ाइन में, प्रतिरोधक (रेज़िस्टर) एक महत्वपूर्ण घटक होते हैं। सही प्रतिरोधक का चुनाव करना सर्किट की कार्यक्षमता और विश्वसनीयता के लिए अत्यधिक महत्वपूर्ण है। आइए जानते हैं कि किसी विशेष अनुप्रयोग के लिए प्रतिरोधक चुनते समय किन प्रमुख कारकों पर ध्यान देना चाहिए।
1. प्रतिरोध (Resistance)
सबसे पहला और महत्वपूर्ण कारक है प्रतिरोधक का मान, जो ओम (Ω) में मापा जाता है। इसे निर्धारित करने के लिए, आप सर्किट में वोल्टेज (Voltage) और करंट (Current) की आवश्यकताओं को ध्यान में रखते हुए उपयोग कर सकते हैं:
V = I * R
यहाँ, V वोल्टेज है, I करंट है, और R प्रतिरोध है।
2. पावर रेटिंग (Power Rating)
प्रतिरोधक के लिए सही पावर रेटिंग का चयन आवश्यक है ताकि वह सर्किट के दौरान उत्पन्न होने वाली गर्मी को सह सके। पावर रेटिंग का सूत्र है:
P = V * I
यहाँ, P पावर है, V वोल्टेज है, और I करंट है।
3. टॉलरेंस (Tolerance)
टॉलरेंस प्रतिरोधक के मान की सटीकता को दर्शाता है और यह महत्वपूर्ण हो सकता है जब उच्च सटीकता की आवश्यकता होती है। उदाहरणस्वरूप, 5% टॉलरेंस दर्शाता है कि प्रतिरोधक का वास्तविक मान नाममात्र मान से 5% ऊपर या नीचे हो सकता है।
4. तापमान गुणांक (Temperature Coefficient)
तापमान प्रायः प्रतिरोधक के मान को प्रभावित कर सकता है। तापमान गुणांक (Temperature Coefficient) दिखाता है कि प्रतिरोधक का मान कैसे तापमान के साथ बदलता है, और इसे ppm/°C में मापा जाता है।
5. प्रकार (Type)
प्रतिरोधकों के विभिन्न प्रकार होते हैं, जैसे कि कार्बन फिल्म, मेटल फिल्म, और वाइंडिंग वायर्ड प्रतिरोधक। प्रत्येक प्रकार के अपने विशेष गुण होते हैं जो विभिन्न अनुप्रयोगों के लिए उपयुक्त होते हैं।
6. आकार और पैकेज (Size and Package)
सर्किट डिज़ाइन में स्थान बचाने और सही फिटिंग के लिए प्रतिरोधक का आकार और पैकेजिंग भी महत्वपूर्ण हो सकती है। SMD (Surface Mount Device) और THT (Through Hole Technology) प्रतिरोधक आमतौर पर उपयोग किए जाते हैं।
7. पर्यावरणीय और मेकेनिकल गुण (Environmental and Mechanical Properties)
कुछ अनुप्रयोगों में प्रतिरोधकों को विशेष पर्यावरणीय और मेकेनिकल परिस्थितियों का सामना करना पड़ता है, जैसे कि उच्च आर्द्रता, वाइब्रेशन, और शॉक। इन स्थितियों में काम करने के लिए उपयुक्त प्रकार का चयन करना आवश्यक है।
सही प्रतिरोधक का चयन इन सभी कारकों पर ध्यान देने से किया जा सकता है, जिससे सर्किट की कार्यक्षमता और सुरक्षा सुनिश्चित हो सकेगी।
