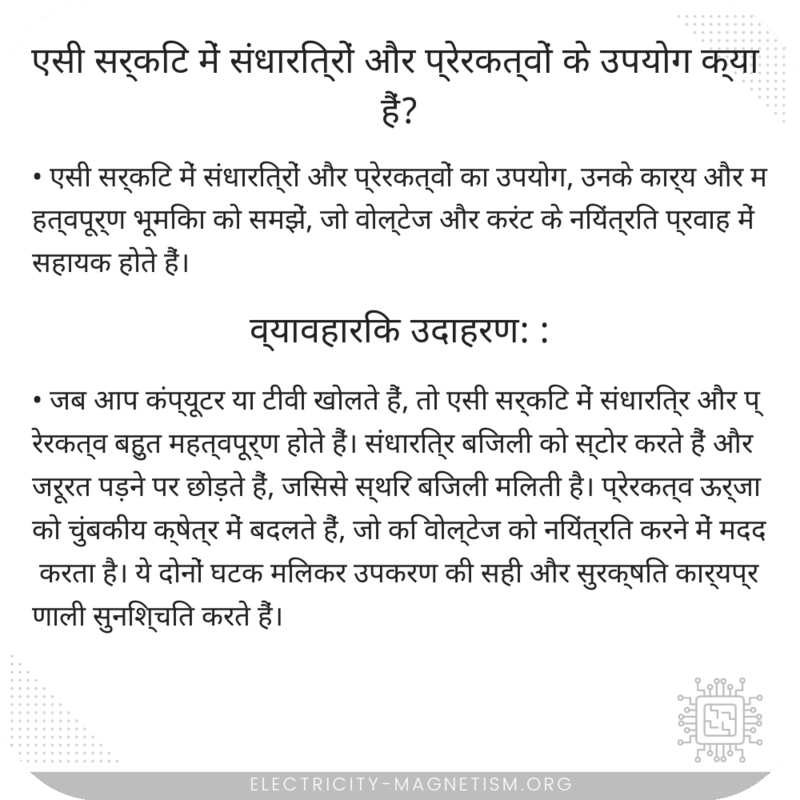

एसी सर्किट में संधारित्रों और प्रेरकत्वों के उपयोग क्या हैं?

एसी सर्किट में संधारित्रों और प्रेरकत्वों का उपयोग, उनके कार्य और महत्वपूर्ण भूमिका को समझें, जो वोल्टेज और करंट के नियंत्रित प्रवाह में सहायक होते हैं।

एसी सर्किट में संधारित्रों और प्रेरकत्वों के उपयोग क्या हैं?

एसी (अल्टरनेटिंग करेंट) सर्किट में संधारित्र (Capacitor) और प्रेरकत्व (Inductor) का काफी महत्वपूर्ण उपयोग होता है। ये दोनों तत्व विद्युत सर्किट में विभिन्न प्रकार की प्रतिक्रियाएँ उत्पन्न करते हैं जो उनके अलग-अलग कार्यों को परिभाषित करते हैं।

• संधारित्र (Capacitor)

संधारित्र दो धातु प्लेट्स और इंसुलेटर (डाइलेक्ट्रिक) से बना होता है। यह विद्युत आवेश को स्टोर कर सकता है।

• संधारित्र का मुख्य कार्य:
• फेज शिफ्ट: संधारित्र वोल्टेज और करंट के बीच फेज शिफ्ट उत्पन्न करता है, जहां वोल्टेज करंट से 90° पीछे होता है।
• फिल्टर अधिकृत: संधारित्र हाई-पास और लो-पास फिल्टर सर्किट में उपयोग होता है, जो अनचाही आवृत्तियों को निकालता है।
• रेज़ोनेंस सर्किट: सर्किट में रेज़ोनेंस उत्पन्न करने में भी उपयोग होता है जब इसे प्रेरकत्व के साथ जोड़ा जाता है।

• प्रेरकत्व (Inductor)

प्रेरकत्व एक कॉइल होता है जो चुंबकीय क्षेत्र उत्पन्न करके विद्युत ऊर्जा को स्टोर करता है।

• प्रेरकत्व का मुख्य कार्य:
• डिकप्लिंग: प्रेरकत्व वोल्टेज और करंट के बीच फेज शिफ्ट उत्पन्न करता है, जहां करंट वोल्टेज से 90° पीछे होता है।
• फिल्टर अधिकृत: प्रेरकत्व लो-पास और हाई-पास फिल्टर सर्किट में उपयोग होता है।
• रेज़ोनेंस सर्किट: संधारित्र के साथ संयोजन में, यह रेज़ोनेंस सर्किट बनाता है जो विशिष्ट आवृत्तियों पर कार्य करता है।

संधारित्र और प्रेरकत्व के संयुक्त उपयोग

संधारित्र और प्रेरकत्व को साथ में उपयोग करके विभिन्न प्रकार के सर्किट बन सकते हैं। इनमें से कुछ प्रमुख प्रकार के सर्किट हैं:

1. LC सर्किट: यह एक रेज़ोनेंट सर्किट है जिसमें संधारित्र और प्रेरकत्व दोनों होते हैं। इसका उपयोग रेडियो ट्यूनिंग और सिग्नल में किया जाता है।
2. फिल्टर सर्किट: संधारित्र और प्रेरकत्व का उपयोग एक साथ विभिन्न प्रकार के फिल्टर सर्किट बनाने के लिए किया जाता है, जो अनचाही आवृत्तियों को बाहर निकालते हैं।
3. रिएक्टिव पावर कम्पेन्सेशन: ये तत्व पावर फेक्टर को सुधारने में मदद करते हैं और एसी पावर सिस्टम में स्थिरता बनाए रखते हैं।

इन तत्वों का सही तरीके से उपयोग करने के लिए समझदारी और दक्षता की आवश्यकता है। इनका सही अनुप्रयोग इलेक्ट्रॉनिक उपकरणों और प्रणालियों की कार्यक्षमता और परफॉर्मेंस में सुधार करता है।
