Explorez les bases, le fonctionnement et les applications des thyristors (SCRs) dans cet article détaillé sur ces composants essentiels en électronique.
Introduction aux Thyristors (SCRs)
Les thyristors, également connus sous le nom de redresseurs commandés au silicium (SCRs), sont des dispositifs semi-conducteurs essentiels dans le domaine de l’électronique de puissance. Utilisés pour contrôler le flux de courant électrique, ils jouent un rôle crucial dans diverses applications allant des contrôleurs de moteur aux systèmes de conversion de puissance. Dans cet article, nous allons explorer les fondamentaux des thyristors, leur fonctionnement et leurs applications courantes.
Principes de Fonctionnement

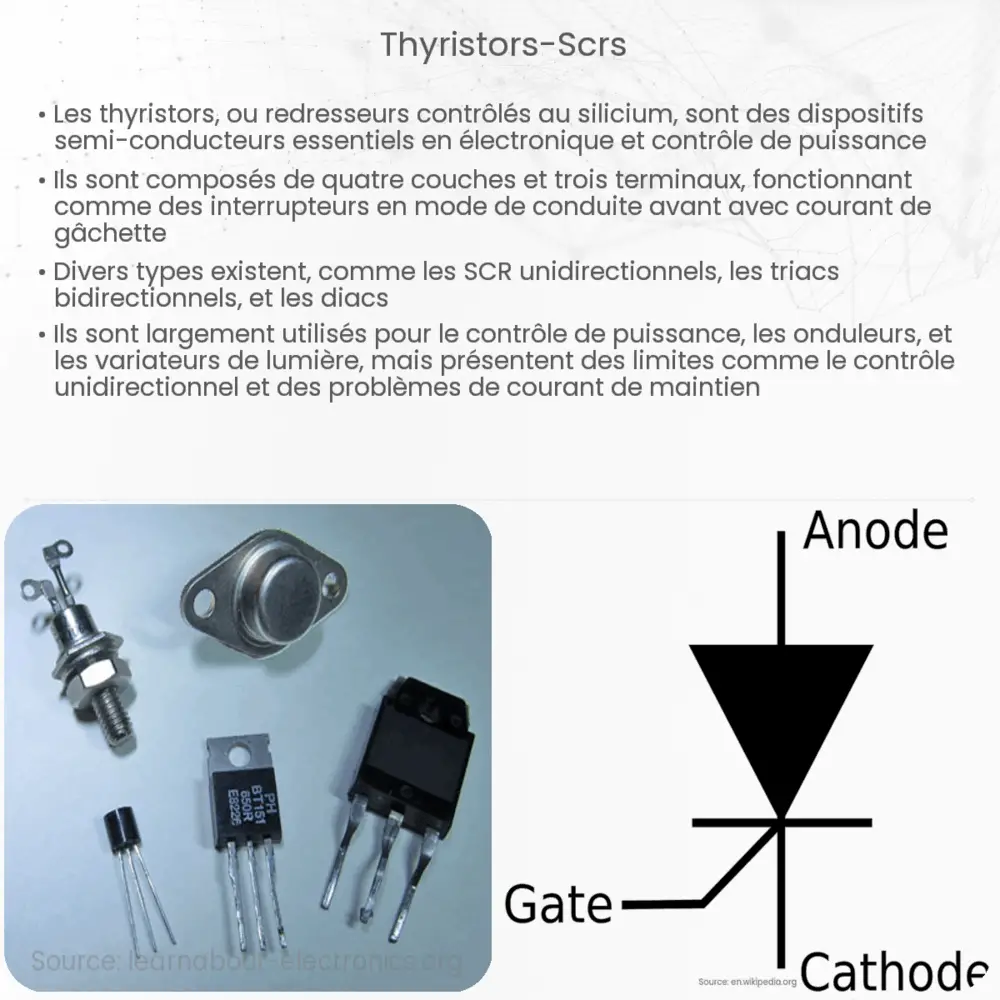

Un thyristor est un dispositif à quatre couches de semi-conducteurs, alternant P et N (P-N-P-N). Il possède trois bornes principales : l’anode, la cathode et la gâchette (gate). Lorsqu’une tension positive est appliquée à l’anode par rapport à la cathode et qu’un signal de gâchette est appliqué, le thyristor s’amorce, permettant ainsi au courant de circuler de l’anode vers la cathode. Ce phénomène est connu sous le nom de « l’effet thyristor ».
La caractéristique distinctive du thyristor est sa capacité à rester en état de conduction même après la suppression du signal de gâchette, tant que le courant de l’anode reste au-dessus d’un certain niveau. Cette propriété est utilisée pour contrôler de grands flux de courant en modifiant simplement les signaux de petite puissance.
Caractéristiques et Avantages
Les thyristors sont reconnus pour leur haute efficacité et leur capacité à gérer des tensions et des courants élevés. Ils sont également appréciés pour leur robustesse et leur fiabilité dans des conditions de fonctionnement difficiles. Ces caractéristiques rendent les thyristors idéaux pour des applications nécessitant un contrôle précis de l’énergie électrique à haute puissance.
Applications des Thyristors
Les thyristors trouvent leur utilité dans une variété d’applications. Par exemple, ils sont utilisés dans les variateurs de vitesse pour moteurs électriques, les systèmes de chauffage, les alimentations à découpage et les systèmes de transmission de puissance à haute tension. De plus, dans le secteur industriel, les thyristors sont souvent utilisés pour contrôler les processus électriques, tels que la soudure à l’arc ou le contrôle de fours électriques.
Limitations et Considérations Techniques
Malgré leurs nombreux avantages, les thyristors ont certaines limitations. Par exemple, une fois amorcés, ils ne peuvent pas être désactivés électriquement avec la gâchette. Cette caractéristique les rend inadaptés pour certaines applications nécessitant un contrôle rapide et flexible du courant. De plus, les thyristors sont sensibles aux surtensions et aux courants excessifs, nécessitant souvent l’utilisation de circuits de protection supplémentaires.
Évolutions et Alternatives
Avec l’évolution de la technologie des semi-conducteurs, des alternatives aux thyristors traditionnels ont été développées. Les transistors bipolaires de puissance (BJTs), les MOSFETs de puissance et les IGBTs offrent une commutation plus rapide et un meilleur contrôle. Cependant, pour des applications à haute tension et à courant élevé, les thyristors restent la solution privilégiée en raison de leur robustesse et de leur coût relativement faible.
Le Futur des Thyristors
Le développement continu dans le domaine des matériaux semi-conducteurs et des technologies de contrôle électronique promet d’élargir les capacités et les applications des thyristors. De nouvelles générations de thyristors, telles que les thyristors GTO (Gate Turn-Off) et les thyristors MCT (MOS Controlled Thyristors), offrent une plus grande souplesse de contrôle, permettant leur utilisation dans des applications plus avancées et plus diversifiées.
Conclusion
En conclusion, les thyristors (SCRs) sont des composants clés dans le monde de l’électronique de puissance. Leur capacité à gérer de grandes quantités d’énergie électrique de manière efficace et fiable les rend indispensables dans de nombreuses applications industrielles et commerciales. Bien que confrontés à la concurrence de technologies plus récentes, les thyristors continuent d’évoluer, trouvant de nouvelles applications grâce à des améliorations en termes de matériaux et de techniques de contrôle. Leur rôle dans l’industrie de l’énergie et de l’électronique est donc assuré pour les années à venir.
