Découvrez les principes, types et applications des thermocouples, ainsi que leurs avantages et limitations pour une mesure de température précise.

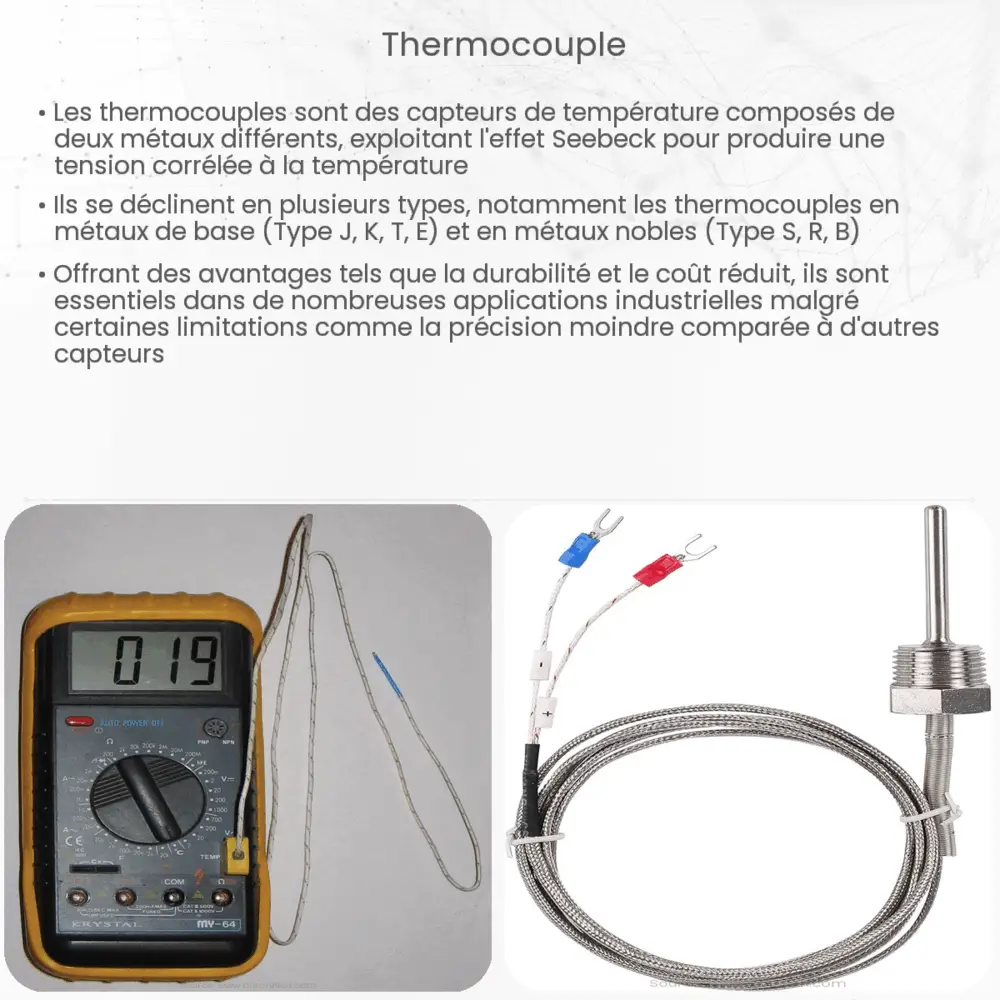

Les Fondamentaux des Thermocouples
Un thermocouple est un type de capteur de température largement utilisé dans diverses applications industrielles et scientifiques. Il fonctionne sur le principe de l’effet Seebeck, qui découle de la production d’une tension électrique en réponse à une différence de température entre deux jonctions métalliques différentes.
Principe de Fonctionnement
Le cœur d’un thermocouple est constitué de deux fils métalliques de compositions différentes, soudés à une extrémité. Cette jonction soudée est appelée la « jonction chaude », tandis que les autres extrémités des fils, généralement connectées à un instrument de mesure, sont connues sous le nom de « jonction froide ». Lorsque la jonction chaude est exposée à une température différente de celle de la jonction froide, une tension électrique est générée. Cette tension est proportionnelle à la différence de température entre les deux jonctions.
Types de Thermocouples
- Type K : Composé de nickel-chrome et nickel-alumel, c’est le type le plus courant pour les applications générales.
- Type J : Fabriqué à partir de fer et de constantan, il est souvent utilisé pour des températures modérées.
- Type T : Composé de cuivre et de constantan, idéal pour les mesures de basses températures.
- Type E : À base de nickel-chrome et de constantan, il offre une plus grande sensibilité que le type K.
Applications
Les thermocouples trouvent des applications dans divers domaines, notamment:
- La surveillance de température dans les processus industriels.
- L’utilisation dans des équipements de laboratoire pour des mesures précises.
- La mesure de température dans des conditions extrêmes, comme dans les turbines à gaz ou les moteurs à combustion.
En conclusion, les thermocouples sont des instruments vitaux dans de nombreux domaines industriels et scientifiques, offrant une mesure précise et fiable de la température dans une large gamme de conditions.
Avantages et Limitations des Thermocouples
Les thermocouples offrent plusieurs avantages, tels que leur simplicité, leur robustesse et leur capacité à mesurer des températures élevées. Ils sont également réactifs et peuvent fournir des lectures rapides. Cependant, ils présentent certaines limitations, notamment une précision moindre comparée à d’autres capteurs de température et une dérive de la calibration sur le long terme. De plus, la mesure précise dépend de la référence de la jonction froide, ce qui nécessite souvent un circuit supplémentaire pour la compensation de température.
Considérations pour le Choix d’un Thermocouple
Le choix d’un thermocouple dépend de plusieurs facteurs, tels que la plage de température à mesurer, l’environnement (corrosif, sous vide, etc.), la réponse souhaitée et le budget. Il est essentiel de sélectionner le type approprié pour assurer une mesure précise et fiable.
Equation de Base du Thermocouple
La tension générée par un thermocouple peut être approximativement décrite par l’équation suivante :
V = a * ΔT + b * ΔT2
où V
est la tension générée, ΔT
est la différence de température entre les jonctions chaude et froide, et a
, b
sont des coefficients qui dépendent du type de thermocouple.
Conclusion
En somme, les thermocouples sont des dispositifs essentiels pour la mesure de température dans une multitude d’applications industrielles et scientifiques. Grâce à leur large gamme de températures, leur durabilité et leur facilité d’utilisation, ils jouent un rôle crucial dans le contrôle et la surveillance des processus industriels. Bien qu’ils présentent certaines limitations en termes de précision et de stabilité, avec une sélection et une utilisation appropriées, ils restent un outil fiable et économique pour la mesure de la température.
