Comprendre les Thermistances : Fonctionnement et Applications
Les thermistances sont des composants électroniques sensibles à la température, largement utilisés dans diverses applications pour la mesure et le contrôle de la température. Le terme « thermistance » est une contraction des mots « thermique » et « résistance », ce qui indique sa capacité à changer de résistance en réponse aux variations de température. Il existe deux types principaux de thermistances : les NTC (Negative Temperature Coefficient) et les PTC (Positive Temperature Coefficient).

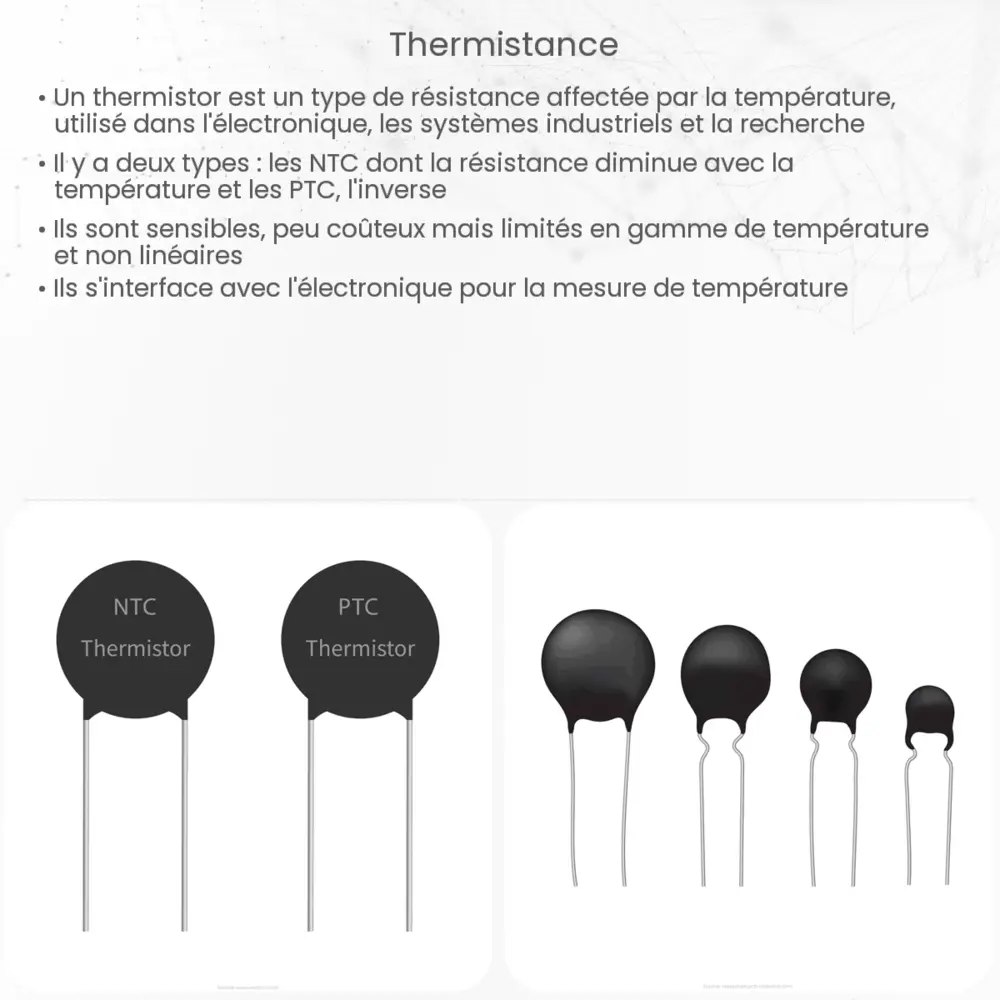

Thermistances NTC et PTC : Quelles Différences ?
Les thermistances NTC ont une résistance qui diminue lorsque la température augmente. Cela signifie que dans des conditions de température plus élevées, la résistance de la thermistance NTC est plus faible. Ces thermistances sont couramment utilisées pour des applications de mesure de température, comme les thermomètres électroniques ou les systèmes de gestion thermique.
En revanche, les thermistances PTC ont une résistance qui augmente avec la température. Elles sont souvent utilisées dans des applications de protection, comme la prévention de la surchauffe dans des circuits électroniques ou des moteurs électriques.
Formule de Base des Thermistances
La relation entre la température et la résistance d’une thermistance est généralement exprimée par l’équation de Steinhart-Hart, qui est une forme plus précise que la simple relation linéaire. Cette équation est donnée par :
R(T) = R0 * exp[B * (1/T - 1/T0)]
où R(T) est la résistance à la température T (en Kelvin), R0 est la résistance à la température de référence T0, et B est le coefficient de température de la thermistance.
Applications des Thermistances
Les thermistances sont utilisées dans une multitude d’applications, allant des appareils ménagers comme les réfrigérateurs et les fours, aux systèmes de contrôle industriels. Dans le secteur automobile, elles jouent un rôle crucial dans la gestion du système de refroidissement et la surveillance de la température du moteur. En médecine, les thermistances sont essentielles pour la surveillance de la température corporelle dans les équipements médicaux. Leur petite taille et leur réponse rapide aux changements de température les rendent idéales pour ces applications.
Avantages et Limitations des Thermistances
Un des principaux avantages des thermistances est leur sensibilité élevée aux variations de température, ce qui permet une détection précise même pour de petits changements. De plus, leur petite taille et leur faible coût les rendent idéales pour une intégration dans divers appareils et systèmes. Cependant, les thermistances ont aussi des limitations. Leur plage de température est relativement limitée comparée à d’autres capteurs comme les thermocouples, et elles peuvent être sujettes à des erreurs en raison de l’autoproduction de chaleur lorsqu’un courant les traverse.
Choisir la Bonne Thermistance
Pour choisir la bonne thermistance pour une application spécifique, il est crucial de considérer plusieurs facteurs. La plage de température de fonctionnement, la précision requise, la taille, et la réponse temporelle sont des éléments clés. Pour les applications nécessitant une grande précision sur une large plage de température, d’autres types de capteurs de température peuvent être plus appropriés.
Installation et Maintenance
L’installation des thermistances doit être effectuée avec soin pour garantir la précision des mesures. Il est important de minimiser les sources d’erreur, comme les interférences électromagnétiques ou les effets de la température ambiante. En termes de maintenance, bien que les thermistances soient généralement fiables, elles peuvent nécessiter un étalonnage périodique pour assurer la précision continue des mesures.
Conclusion
En conclusion, les thermistances sont des composants électroniques essentiels pour la mesure et le contrôle de la température dans de nombreux domaines. Leur haute sensibilité, petite taille et coût abordable les rendent particulièrement attractives pour une grande variété d’applications. Que ce soit dans les dispositifs domestiques, les systèmes industriels, l’automobile ou le secteur médical, elles jouent un rôle crucial dans la surveillance et la gestion de la température. Toutefois, il est important de sélectionner la thermistance appropriée à l’application envisagée et de veiller à son installation et sa maintenance correctes pour garantir des mesures précises et fiables.
