Découvrez le fonctionnement, les applications et les caractéristiques des résistances dépendantes de la lumière (LDR) dans cet article détaillé.

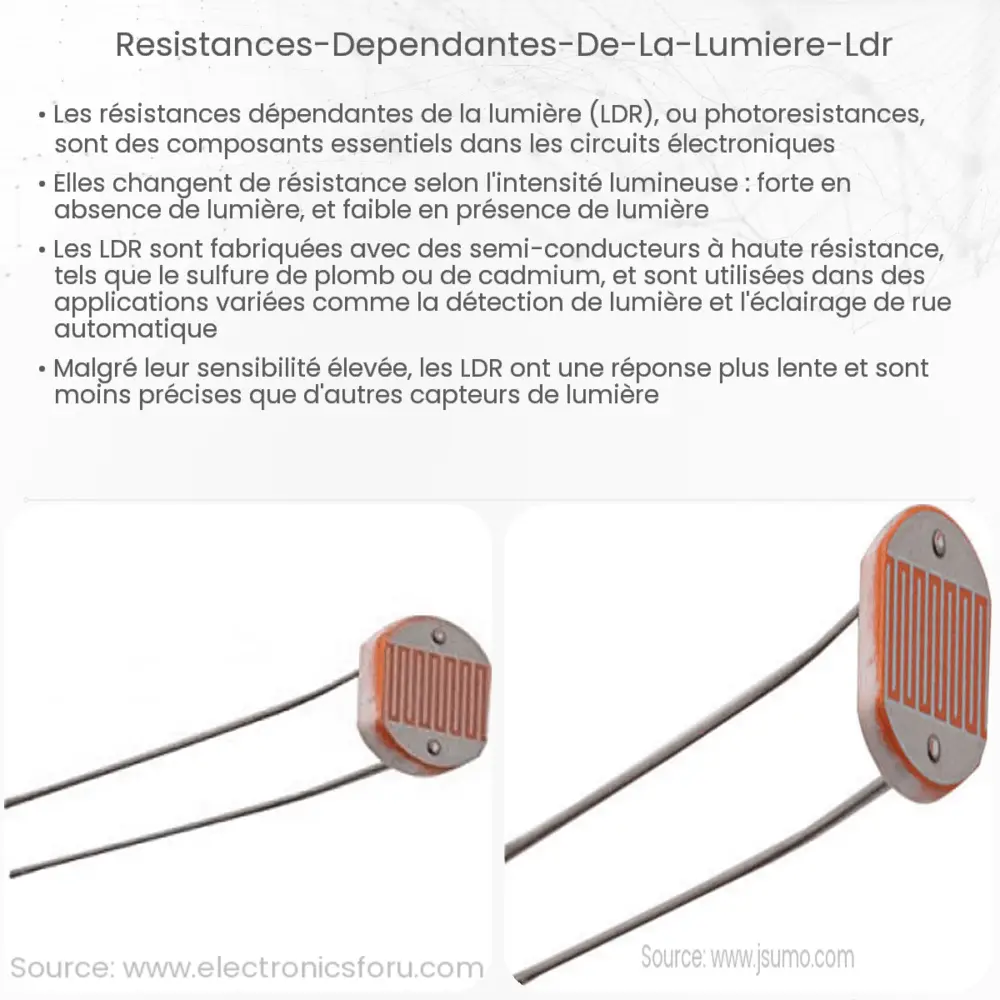

Qu’est-ce qu’une Résistance Dépendante de la Lumière (LDR) ?
Une résistance dépendante de la lumière, souvent désignée par l’acronyme LDR (Light Dependent Resistor), est un composant électronique dont la résistance varie en fonction de l’intensité lumineuse à laquelle elle est exposée. Ces dispositifs sont largement utilisés dans de nombreuses applications, allant des systèmes d’éclairage automatique aux capteurs de lumière dans les appareils photo.
Principe de Fonctionnement
Le principe de fonctionnement d’une LDR repose sur l’effet photoconducteur. Lorsqu’une LDR est exposée à la lumière, les photons absorbés par le matériau semi-conducteur de la LDR provoquent une augmentation du nombre de porteurs de charge libres, ce qui réduit la résistance du composant. En règle générale, plus la lumière est intense, plus la résistance diminue. Inversement, dans l’obscurité, la résistance d’une LDR augmente, pouvant atteindre plusieurs MΩ (mégaohms).
Caractéristiques et Spécifications
Les LDR sont caractérisées par plusieurs spécifications importantes, telles que:
- Sensibilité spectrale: La gamme de longueurs d’onde de la lumière à laquelle la LDR est la plus sensible.
- Résistance en obscurité: La résistance de la LDR lorsqu’elle n’est pas exposée à la lumière.
- Résistance à la lumière: La résistance de la LDR lorsqu’elle est exposée à une lumière spécifique.
- Temps de réponse: Le temps nécessaire pour que la résistance de la LDR change en réponse à une variation de lumière.
Applications des LDR
Les LDR sont utilisées dans diverses applications en raison de leur simplicité et de leur coût réduit. Parmi ces applications, on trouve :
- Les systèmes d’éclairage automatique, où les lumières s’allument ou s’éteignent en fonction de la luminosité ambiante.
- Les alarmes et les capteurs de sécurité qui détectent les changements dans les niveaux de lumière.
- La mesure de l’intensité lumineuse dans les équipements de photographie et de vidéographie.
En raison de leur nature dépendante de la lumière, les LDR sont souvent couplées avec d’autres composants électroniques pour créer des systèmes plus complexes et adaptatifs.
Limitations et Considérations
Malgré leur utilité, les LDR présentent certaines limitations. La principale est leur temps de réponse relativement lent par rapport à d’autres capteurs de lumière comme les photodiodes. De plus, la sensibilité des LDR peut varier considérablement d’un composant à l’autre, nécessitant un étalonnage précis dans des applications critiques. En outre, les LDR sont moins efficaces dans des conditions de faible luminosité et peuvent être affectées par des variations de température.
Intégration des LDR dans les Circuits Électroniques
L’intégration d’une LDR dans un circuit électronique nécessite une compréhension de son comportement et de ses caractéristiques. Souvent, les LDR sont utilisées en conjonction avec des résistances fixes pour former un diviseur de tension. La tension de sortie de ce circuit peut alors être utilisée pour déclencher d’autres composants ou systèmes, comme des microcontrôleurs ou des relais. La formule de base du diviseur de tension est :
Vout = Vin * (RLDR / (RLDR + Rfixe))
où Vout est la tension de sortie, Vin la tension d’entrée, RLDR la résistance de la LDR et Rfixe la résistance fixe.
Conclusion
Les résistances dépendantes de la lumière (LDR) sont des composants essentiels dans le domaine de l’électronique, offrant une solution simple et économique pour la détection de la lumière. Bien qu’elles aient des limitations, notamment en termes de temps de réponse et de sensibilité, les LDR restent un choix populaire pour de nombreuses applications en raison de leur facilité d’utilisation et de leur polyvalence. Leur intégration dans des circuits plus complexes permet de développer des systèmes adaptatifs et réactifs, ouvrant ainsi la voie à de nombreuses innovations dans le domaine de l’automatisation et de la mesure environnementale.
