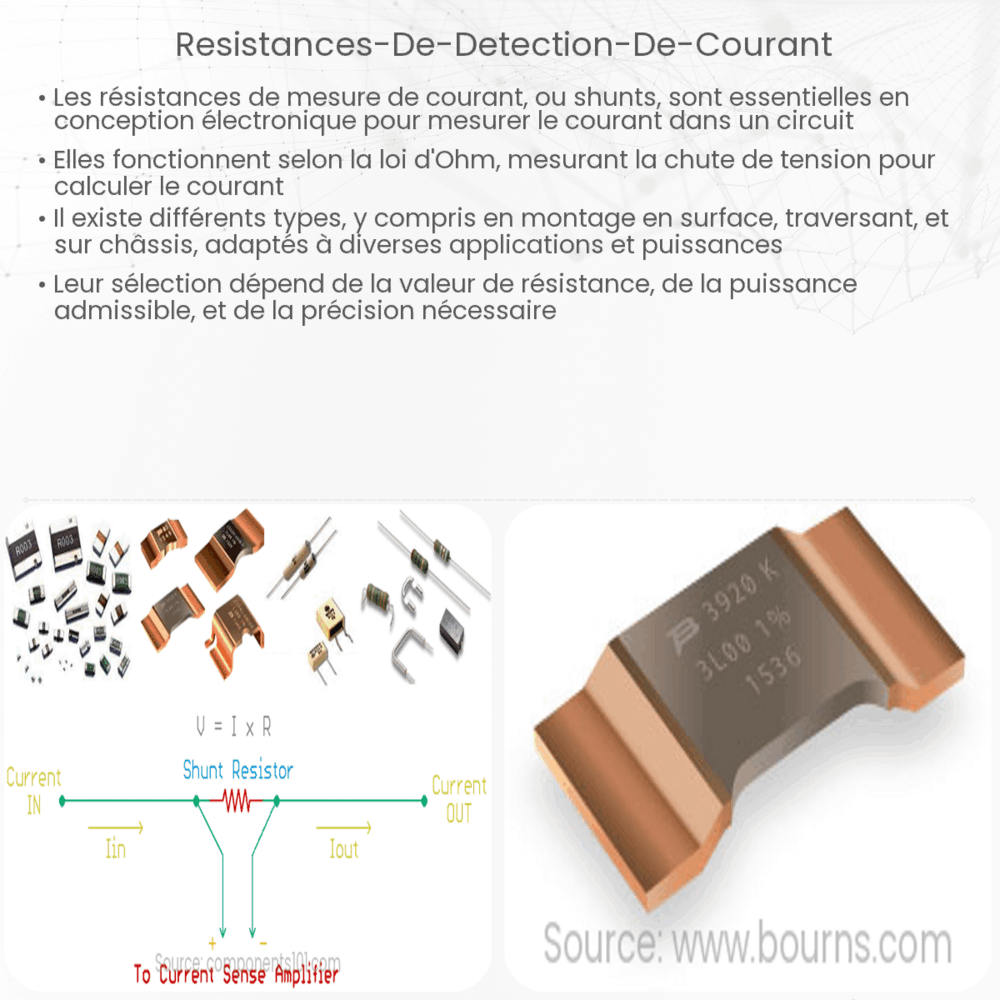

Comprendre les Résistances de Détection de Courant
Les résistances de détection de courant jouent un rôle crucial dans la mesure précise du courant dans de nombreux circuits électroniques. Elles sont souvent utilisées dans des applications telles que la gestion de l’alimentation, la surveillance de batterie, et les systèmes de protection des circuits. Ces résistances offrent une solution simple et efficace pour détecter et mesurer le courant sans interférer de manière significative avec le fonctionnement du circuit.
Principe de Fonctionnement
Le principe de base des résistances de détection de courant repose sur la loi d’Ohm. Cette loi stipule que le courant traversant une résistance est proportionnel à la tension aux bornes de la résistance, selon la formule I = V/R, où I représente le courant, V la tension, et R la résistance. En mesurant la chute de tension aux bornes d’une résistance de détection, il est possible de calculer le courant traversant le circuit.
Caractéristiques Importantes
Pour une performance optimale, les résistances de détection de courant doivent posséder certaines caractéristiques clés:
- Faible Valeur Ohmique: Une faible résistance minimise la perte de puissance et l’impact sur le circuit. Typiquement, ces résistances ont des valeurs inférieures à un ohm.
- Haute Précision: Elles doivent offrir une grande précision pour assurer des mesures de courant fiables.
- Stabilité Thermique: Une bonne résistance au changement de température est essentielle pour maintenir la précision sur une large plage de températures.
En outre, selon l’application, d’autres caractéristiques telles que la capacité de support de courant élevé et la taille compacte peuvent être importantes.
Applications
Les résistances de détection de courant sont largement utilisées dans divers domaines, notamment :
- Gestion de l’Alimentation: Pour surveiller et contrôler le courant dans les alimentations électriques.
- Systèmes de Batterie: Pour mesurer le courant de charge et de décharge dans les systèmes de gestion de batterie.
- Protection des Circuits: Elles peuvent détecter les surintensités pour déclencher des mécanismes de protection.
Ces composants sont donc essentiels dans le maintien de la sécurité et de l’efficacité des systèmes électroniques modernes.
Choix et Intégration des Résistances de Détection de Courant
Le choix de la bonne résistance de détection de courant dépend de plusieurs facteurs. Il est crucial de considérer non seulement la valeur ohmique, mais aussi le coefficient de température, la capacité de puissance, et la tolérance. Par exemple, dans des applications à haute température, il est préférable de choisir une résistance avec un faible coefficient de température pour maintenir la précision.
En ce qui concerne l’intégration dans les circuits, ces résistances sont généralement placées en série avec la charge pour mesurer directement le courant. Il est important de s’assurer qu’elles sont bien dimensionnées pour supporter le courant maximal du circuit sans surchauffer.
Considérations Techniques et Limitations
Malgré leur utilité, les résistances de détection de courant ont des limitations. La précision peut être affectée par des facteurs tels que le bruit électrique et la résistance parasite. De plus, elles introduisent une chute de tension dans le circuit, qui bien que faible, peut être significative dans des applications à faible tension.
Pour surmonter ces défis, il peut être nécessaire d’utiliser des amplificateurs opérationnels ou des convertisseurs analogique-numérique pour amplifier et numériser le signal de tension aux bornes de la résistance. Cela permet une mesure plus précise et facile à traiter par les systèmes de contrôle numérique.
Conclusion
Les résistances de détection de courant sont des composants indispensables dans de nombreux circuits électroniques, offrant une méthode simple et efficace pour mesurer le courant. Leur sélection et intégration nécessitent une attention particulière aux caractéristiques techniques et aux exigences de l’application. Malgré certaines limitations, leur précision et leur facilité d’utilisation les rendent incontournables dans la gestion de l’alimentation, les systèmes de batterie, et la protection des circuits. En comprenant leurs principes de fonctionnement et en les choisissant judicieusement, les ingénieurs et techniciens peuvent grandement améliorer la fiabilité et la performance des systèmes électroniques.
