Les Fondamentaux des Résistances à Film de Carbone
Les résistances à film de carbone sont des composants électroniques essentiels dans de nombreux circuits. Elles sont utilisées pour contrôler le flux de courant dans un circuit, offrant une résistance précise qui peut être utilisée pour diverses applications. Leur conception implique un film de carbone déposé sur un substrat isolant, offrant une résistance stable et fiable.
Structure et Fonctionnement

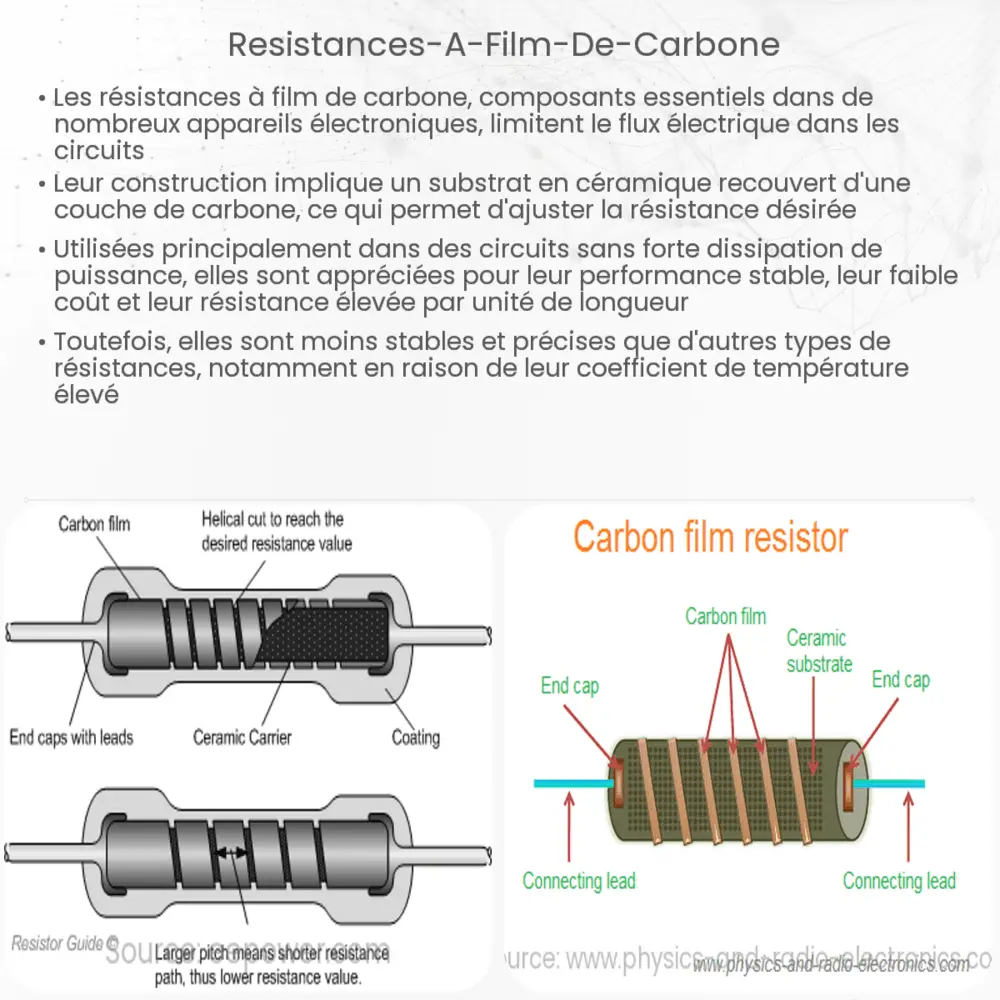

Une résistance à film de carbone se compose d’un substrat cylindrique, souvent en céramique, sur lequel un film mince de carbone est déposé. Cette couche de carbone agit comme l’élément résistif. La résistance est déterminée par l’épaisseur et la longueur du film de carbone. Des capuchons métalliques sont fixés aux extrémités du substrat, servant de points de connexion pour l’intégration dans un circuit.
Avantages et Applications
Les résistances à film de carbone sont prisées pour leur coût faible, leur taille compacte et leur bonne réponse en fréquence. Elles sont couramment utilisées dans des applications où une résistance précise n’est pas cruciale, mais où la stabilité et la fiabilité le sont. On les trouve dans des appareils allant des télécommandes aux alimentations électriques.
Caractéristiques Techniques
- Résistance: La valeur de résistance d’une résistance à film de carbone varie généralement de quelques ohms à plusieurs mégaohms.
- Tolérance: La tolérance indique la précision de la valeur de résistance. Pour ces résistances, elle se situe souvent entre ±5% et ±10%.
- Puissance: La puissance nominale indique la quantité d’énergie que la résistance peut dissiper sans être endommagée, généralement entre 1/8 watt et 1 watt.
- Température: La température de fonctionnement est un facteur crucial, affectant la stabilité de la résistance. Ces résistances fonctionnent bien dans une large gamme de températures.
En résumé, les résistances à film de carbone sont des éléments clés dans de nombreux dispositifs électroniques. Leur simplicité, fiabilité et coût réduit en font un choix populaire pour les concepteurs et ingénieurs en électronique.
Limitations et Considérations de Sélection
Malgré leurs nombreux avantages, les résistances à film de carbone ont aussi des limitations. Leur principale faiblesse réside dans leur sensibilité à l’humidité et aux températures élevées, qui peuvent altérer la résistance et réduire la fiabilité à long terme. De plus, elles sont moins précises que d’autres types de résistances, comme les résistances à film métallique, et peuvent ne pas convenir à des applications nécessitant une grande précision.
Intégration dans les Circuits
Lors de l’intégration de résistances à film de carbone dans des circuits, il est important de tenir compte de leur puissance nominale et de la tension maximale. Il faut s’assurer que la résistance peut gérer la puissance dissipée sans surchauffer. De plus, il est essentiel de choisir une résistance avec une tolérance appropriée pour l’application spécifique. Pour les applications sensibles, il peut être préférable d’opter pour des résistances avec une tolérance plus serrée.
Évolution et Alternatives
Avec l’évolution de la technologie, de nouvelles alternatives aux résistances à film de carbone ont été développées. Les résistances à film métallique, par exemple, offrent une meilleure précision et stabilité, mais sont généralement plus chères. Il est donc crucial de bien comprendre les besoins spécifiques de l’application avant de choisir le type de résistance.
Conclusion
Les résistances à film de carbone jouent un rôle crucial dans de nombreux circuits électroniques, offrant une solution efficace et économique pour gérer le flux de courant. Leur simplicité, leur coût faible et leur fiabilité les rendent idéales pour une variété d’applications. Cependant, leur utilisation doit être soigneusement évaluée en fonction des exigences spécifiques du projet, en tenant compte de leurs limitations en termes de précision et de sensibilité aux conditions environnementales. En fin de compte, le choix d’une résistance à film de carbone dépendra de l’équilibre entre coût, performance et application spécifique, faisant d’elles un élément fondamental dans le domaine de l’électronique.
