Qu’est-ce qu’un Relais Différentiel ?
Un relais différentiel, également connu sous le nom de disjoncteur différentiel ou interrupteur différentiel, est un dispositif de sécurité électrique essentiel dans les installations résidentielles et industrielles. Son rôle principal est de protéger les personnes contre les chocs électriques et de prévenir les risques d’incendie causés par des courants de fuite à la terre.

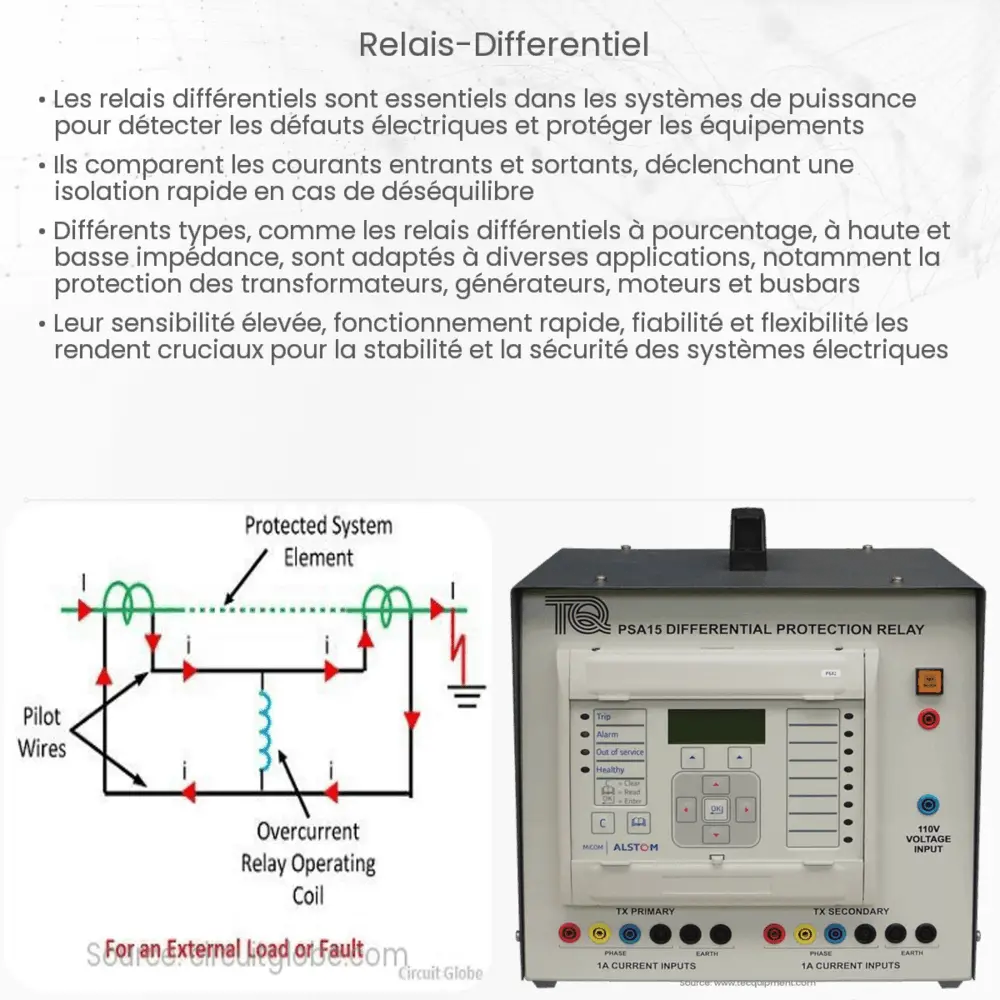

Principe de Fonctionnement
Le fonctionnement d’un relais différentiel repose sur le principe de la surveillance de l’équilibre des courants électriques. Dans un circuit normal, le courant qui entre par la phase (Ientrée) doit être égal au courant qui retourne par le neutre (Iretour). Le relais différentiel mesure en permanence la différence entre ces deux courants (ΔI = Ientrée – Iretour). En situation normale, cette différence est nulle ou très faible.
Détection des Fuites de Courant
Lorsqu’une fuite de courant se produit, due par exemple à un défaut d’isolation ou à un contact accidentel avec un élément sous tension, le courant de retour devient inférieur au courant d’entrée. Cette différence de courant (ΔI) est détectée par le relais différentiel. Si ΔI dépasse un seuil prédéfini, généralement de 30 mA pour les installations domestiques, le relais déclenche immédiatement l’ouverture du circuit, coupant ainsi l’alimentation électrique pour prévenir les dangers.
Importance dans la Sécurité Électrique
Le relais différentiel joue un rôle crucial dans la prévention des accidents électriques. Il est particulièrement important dans les zones où le risque d’électrocution est élevé, comme les salles de bains ou les cuisines, ainsi que dans les environnements industriels où les équipements sont susceptibles de développer des défauts d’isolation au fil du temps. En détectant rapidement les fuites de courant, il permet d’éviter les électrocutions et les incendies, contribuant ainsi de manière significative à la sécurité des personnes et des biens.
Choix et Installation
Le choix d’un relais différentiel doit être effectué en fonction de plusieurs critères, tels que le type d’installation électrique, la sensibilité requise, et les conditions environnementales. Son installation doit être réalisée par un professionnel qualifié pour assurer sa conformité avec les normes de sécurité en vigueur. Une installation correcte et un entretien régulier garantissent le bon fonctionnement du dispositif et la sécurité optimale de l’installation électrique.
Types de Relais Différentiels
Il existe plusieurs types de relais différentiels, adaptés à diverses applications. Les plus courants sont le type AC, sensible aux courants de fuite alternatifs, et le type A, sensible à la fois aux courants alternatifs et pulsés. Pour des applications spécifiques, comme dans les environnements industriels, on peut trouver des relais différentiels de type B, capables de détecter des courants continus.
Tests et Maintenance
Pour assurer le fonctionnement optimal d’un relais différentiel, des tests réguliers sont nécessaires. Ces tests peuvent être effectués à l’aide d’un bouton test présent sur le dispositif. Il est recommandé de réaliser ces tests périodiquement (par exemple, tous les six mois) pour vérifier que le relais est toujours capable de déclencher en cas de défaut. La maintenance doit être effectuée par des professionnels qualifiés pour garantir la sécurité et la conformité de l’installation.
Limitations et Compléments de Sécurité
Bien que les relais différentiels soient très efficaces, ils ne protègent pas contre tous les types de défauts électriques. Par exemple, ils ne détectent pas les surcharges ou les courts-circuits. Pour cette raison, ils sont souvent utilisés en complément d’autres dispositifs de protection, comme les disjoncteurs, qui protègent contre les surcharges et les courts-circuits.
Conformité aux Normes
La conformité aux normes électriques est essentielle lors de l’installation d’un relais différentiel. Ces normes varient selon les pays, mais elles visent toutes à assurer un niveau de sécurité élevé dans les installations électriques. Il est crucial de se conformer à ces normes pour garantir la sécurité et pour se conformer à la législation locale.
Conclusion
En résumé, le relais différentiel est un composant essentiel de la sécurité électrique. Il protège efficacement contre les risques d’électrocution et de feu dus à des courants de fuite à la terre. Son choix, son installation et sa maintenance doivent être effectués avec soin pour garantir une protection optimale. Toutefois, il est important de se rappeler que le relais différentiel est un élément d’un système de sécurité plus large, qui inclut d’autres dispositifs de protection comme les disjoncteurs. En respectant les normes de sécurité et en effectuant des tests réguliers, on peut s’assurer que les installations électriques restent sûres et fiables.
