Régulateur de tension en dérivation

Découvrez le fonctionnement, les avantages, et les applications des régulateurs de tension en dérivation, essentiels dans l’électronique moderne.

Régulateur de tension en dérivation

Qu’est-ce qu’un Régulateur de Tension en Dérivation?

Un régulateur de tension en dérivation est un dispositif électronique conçu pour maintenir une tension de sortie constante dans un circuit, malgré les variations de la tension d’entrée ou les changements de charge. Ce type de régulateur est crucial dans les circuits où la stabilité de la tension est essentielle pour le bon fonctionnement des composants électroniques.

Fonctionnement d’un Régulateur de Tension en Dérivation

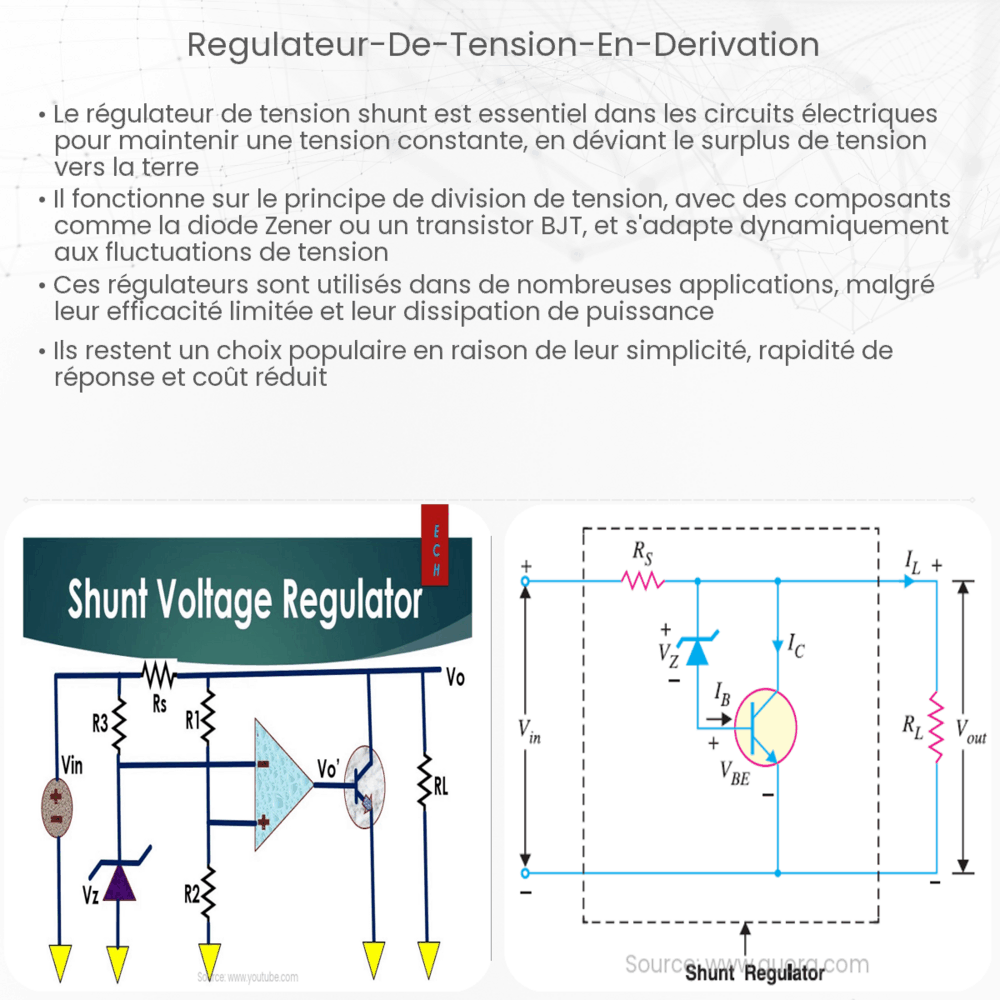

Le régulateur de tension en dérivation fonctionne en se plaçant parallèlement à la charge. Il ajuste sa résistance interne pour absorber les variations de courant et maintenir une tension stable à travers la charge. Lorsque la tension d’entrée augmente, le régulateur absorbe plus de courant, empêchant ainsi l’augmentation de la tension à la charge. Inversement, si la tension d’entrée diminue, le régulateur diminue son absorption de courant, assurant une alimentation stable à la charge.

Avantages et Applications

Les régulateurs de tension en dérivation sont prisés pour leur simplicité et leur efficacité dans les applications nécessitant une tension stable. Ils sont souvent utilisés dans les alimentations électriques, les systèmes de communication, et les dispositifs électroniques sensibles. Leur capacité à fournir une tension constante malgré les fluctuations de la tension d’entrée ou les variations de la charge les rend indispensables dans de nombreux domaines.

Composition et Types

Un régulateur de tension en dérivation typique est constitué de composants électroniques tels que des diodes Zener, des transistors, et des circuits de contrôle. Il existe différents types de régulateurs en dérivation, chacun adapté à des besoins spécifiques. Par exemple, les régulateurs à diode Zener sont utilisés pour des applications à faible puissance, tandis que les régulateurs à transistors conviennent mieux aux applications nécessitant une plus grande capacité de courant.

Limitations

Bien que les régulateurs en dérivation soient efficaces, ils présentent certaines limitations. Leur principale contrainte est la dissipation de puissance sous forme de chaleur, surtout lorsqu’ils traitent de grands écarts de tension ou de forts courants. Cette caractéristique nécessite souvent l’ajout de dissipateurs thermiques pour éviter la surchauffe des composants. De plus, ils ne sont pas toujours idéaux pour les applications nécessitant une très haute efficacité énergétique.

Choisir le Bon Régulateur de Tension en Dérivation

Pour sélectionner un régulateur de tension en dérivation approprié, il est important de considérer plusieurs facteurs tels que la gamme de tensions d’entrée, la tension de sortie souhaitée, le courant de charge maximal, et la tolérance à la variation de tension. La sélection dépendra également de l’application spécifique et de l’environnement dans lequel le régulateur sera utilisé.

Installation et Sécurité

L’installation d’un régulateur de tension en dérivation nécessite une compréhension des circuits électriques et des pratiques de sécurité. Il est crucial de s’assurer que le régulateur est correctement dimensionné et qu’il dispose de protections adéquates, comme des fusibles ou des disjoncteurs, pour prévenir les surcharges ou les courts-circuits. De plus, une bonne ventilation est essentielle pour dissiper la chaleur générée par le régulateur.

Entretien et Fiabilité

Les régulateurs de tension en dérivation sont généralement fiables et nécessitent peu d’entretien. Cependant, il est recommandé de vérifier périodiquement leur fonctionnement et l’état des composants associés, en particulier dans des environnements soumis à de fortes variations de température ou à des conditions potentiellement corrosives.

Évolutions Technologiques

Avec l’évolution de la technologie, les régulateurs de tension en dérivation connaissent des améliorations constantes. Les versions modernes tendent à être plus compactes, plus efficaces et capables de gérer de plus grandes plages de tension et de courant. L’intégration de technologies telles que les semi-conducteurs avancés et les systèmes de contrôle numérique offre de meilleures performances et une plus grande fiabilité.

Conclusion

En conclusion, le régulateur de tension en dérivation est un composant clé dans de nombreux systèmes électroniques, offrant une solution fiable pour maintenir une tension stable. Malgré certaines limitations, notamment en termes d’efficacité énergétique et de dissipation thermique, sa facilité d’utilisation, sa fiabilité et sa flexibilité en font un choix privilégié pour de nombreuses applications. Avec les avancées technologiques, ces régulateurs continuent d’évoluer, offrant des solutions encore plus performantes pour les défis électriques modernes.
