Les Fondamentaux des Réflectomètres de Domaine Temporel

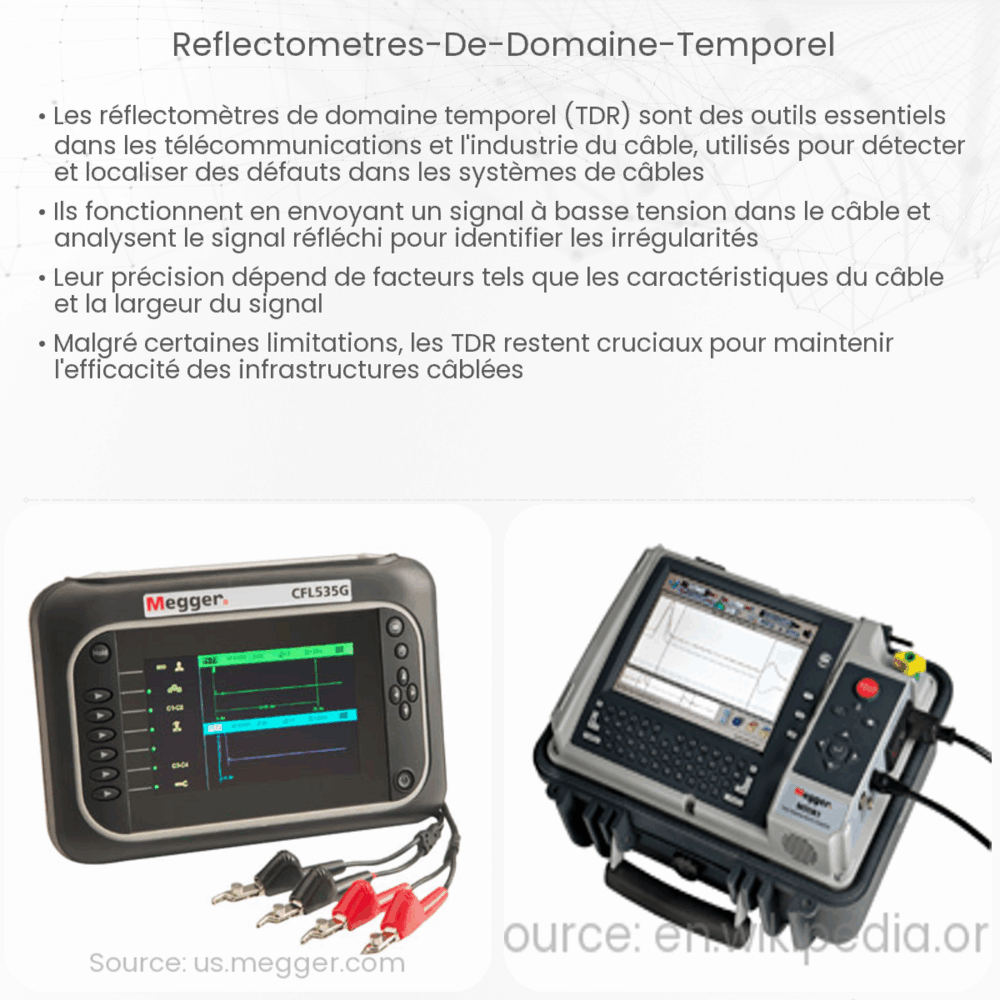

Les réflectomètres de domaine temporel (TDR) sont des instruments cruciaux dans le domaine de la télécommunication et de l’électronique. Ils sont utilisés pour détecter les défauts dans les câbles et autres formes de conducteurs. Le principe de fonctionnement des TDR est relativement simple mais extrêmement efficace. Ils envoient une impulsion électrique à travers le conducteur et mesurent le temps qu’il faut pour que l’écho de cette impulsion revienne au réflectomètre. Ce temps de retour, combiné avec la vitesse de propagation du signal dans le matériau, permet de localiser précisément les défauts dans le câble.
Le Principe de Fonctionnement
Le fonctionnement d’un TDR est basé sur l’analyse des réflexions des ondes électromagnétiques. Lorsqu’une onde électromagnétique rencontre une discontinuité dans le câble, comme une rupture ou un changement d’impédance, une partie de l’onde est réfléchie vers la source. Le TDR mesure le temps écoulé entre l’émission de l’impulsion et la réception de l’écho. Cette mesure est ensuite convertie en distance, en tenant compte de la vitesse de propagation du signal dans le câble.
Applications des TDR
Les applications des TDR sont variées et essentielles dans de nombreux domaines. En télécommunication, ils sont utilisés pour détecter et localiser les défauts sur les lignes téléphoniques, les câbles de données et les câbles coaxiaux. Dans le domaine de l’énergie, les TDR aident à localiser les défauts dans les câbles d’alimentation souterrains ou aériens. De plus, ils trouvent des applications dans le contrôle de l’intégrité structurelle, notamment dans la détection de fissures ou de défaillances dans les structures métalliques.
Avantages et Limites
Les avantages des TDR incluent leur capacité à détecter rapidement et avec précision la localisation des défauts. Ils sont non destructifs et peuvent être utilisés sans interrompre le service du câble en question. Cependant, leur efficacité peut être limitée dans certains contextes, comme les câbles très longs ou dans des environnements avec des signaux électromagnétiques parasites. De plus, l’interprétation des données requiert une certaine expertise, car les réflexions peuvent être affectées par divers facteurs tels que la température, l’humidité et la nature du matériau du câble.
Techniques Avancées et Évolutions dans les TDR
Les réflectomètres de domaine temporel ont connu des avancées significatives au fil des ans. Les modèles récents intègrent des technologies numériques pour améliorer la précision des mesures et faciliter l’interprétation des données. Par exemple, l’utilisation d’algorithme de traitement du signal peut aider à distinguer entre les véritables défauts et les artefacts dus à des interférences externes. De plus, les TDR modernes sont souvent équipés d’interfaces graphiques intuitives, rendant les résultats plus accessibles même pour les utilisateurs moins expérimentés.
Considérations Pratiques dans l’Utilisation des TDR
Malgré leurs avantages, l’utilisation des TDR nécessite une compréhension approfondie de leurs principes de fonctionnement et des limitations. Les utilisateurs doivent être conscients des facteurs pouvant influencer les mesures, comme la température ambiante ou la présence d’humidité. En outre, la précision des TDR dépend fortement de la qualité de l’impulsion initiale et de la précision de la calibration du dispositif. Une formation appropriée est donc essentielle pour garantir des résultats fiables et précis.
Intégration des TDR dans les Systèmes de Maintenance Prédictive
Les TDR jouent un rôle de plus en plus important dans les systèmes de maintenance prédictive. En surveillant régulièrement l’état des câbles et autres conducteurs, ils permettent de prévoir les défaillances potentielles avant qu’elles ne provoquent des interruptions majeures. Cette approche proactive de la maintenance aide à prolonger la durée de vie des infrastructures et à réduire les coûts de réparation et de remplacement.
Conclusion
En résumé, les réflectomètres de domaine temporel sont des outils indispensables dans la gestion et la maintenance des infrastructures de télécommunication et d’énergie. Leur capacité à détecter et localiser avec précision les défauts dans les conducteurs en fait un élément clé pour garantir la fiabilité et la sécurité des réseaux. Les avancées technologiques continuent d’améliorer leur précision et leur facilité d’utilisation, faisant des TDR un investissement précieux pour l’avenir des infrastructures critiques. Toutefois, une formation adéquate et une compréhension des limites de ces appareils sont essentielles pour maximiser leur potentiel.
