Découvrez le réflectomètre temporel, un outil clé pour le diagnostic de câbles, offrant précision et polyvalence dans la maintenance réseau.
Qu’est-ce qu’un Réflectomètre Temporel?
Le Réflectomètre Temporel, aussi connu sous l’acronyme TDR (de l’anglais Time-Domain Reflectometry), est un instrument essentiel dans le domaine de la mesure et de la diagnostic des câbles et lignes de transmission. Cette technologie est utilisée pour détecter les défauts, les discontinuités, et pour caractériser les propriétés électriques des câbles et lignes électriques.
Principe de Fonctionnement

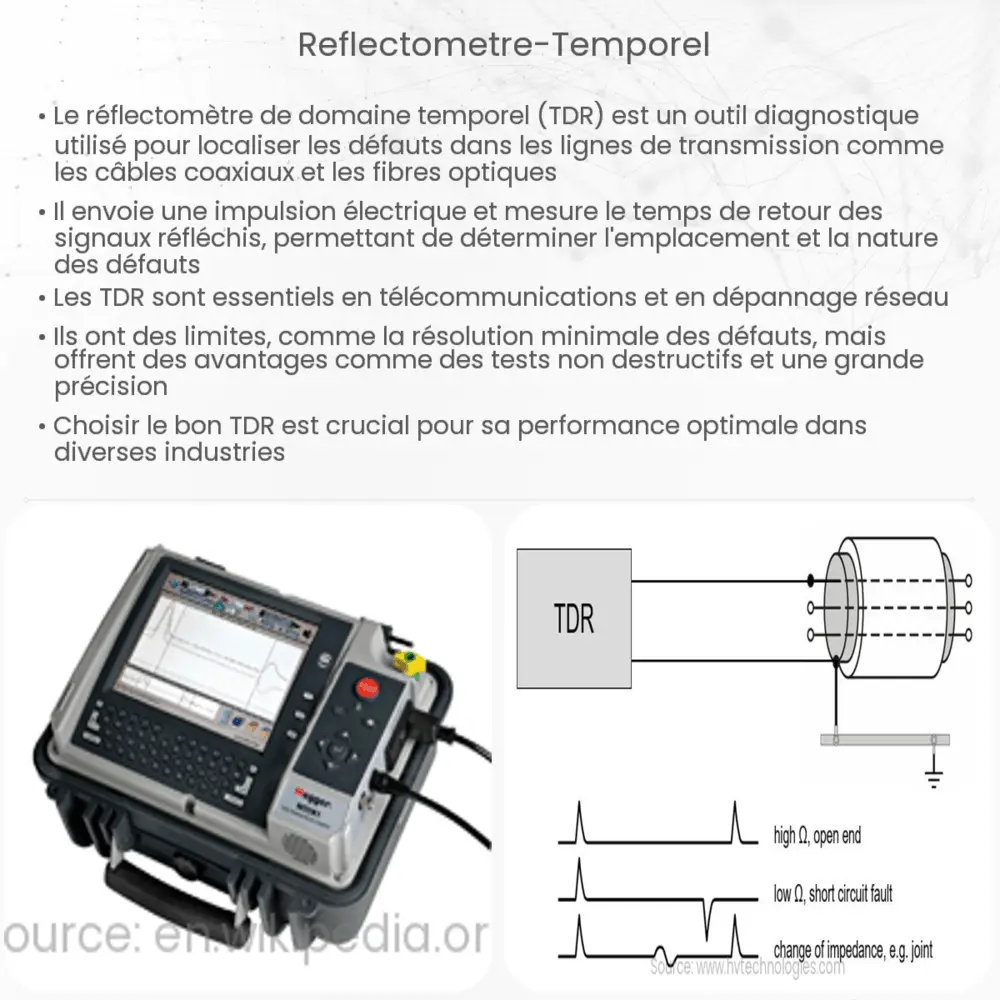

Le principe de fonctionnement du réflectomètre temporel est basé sur l’émission d’un signal électrique le long du câble à tester. Lorsque ce signal rencontre un changement d’impédance (par exemple, une coupure, un écrasement, ou une connexion défectueuse), une partie de l’énergie est réfléchie vers le réflectomètre. En mesurant le temps que met cette énergie réfléchie pour revenir, il est possible de déterminer l’emplacement du défaut avec une grande précision.
Applications du Réflectomètre Temporel
- Diagnostic de Câbles : Les TDR sont couramment utilisés pour détecter des défauts sur différents types de câbles, y compris les câbles coaxiaux, les câbles à fibre optique, et les lignes électriques.
- Caractérisation des Matériaux : Ils permettent également de caractériser les propriétés électriques des matériaux utilisés dans la fabrication des câbles.
- Localisation de Défauts : Ces appareils fournissent une localisation précise des défauts, ce qui est crucial pour la maintenance et la réparation des réseaux de câbles.
Avantages du Réflectomètre Temporel
L’utilisation d’un TDR offre plusieurs avantages :
- Précision : Ils permettent une localisation précise des défauts, souvent à quelques centimètres près.
- Non-destructif : Le TDR est une méthode de test non-destructive, ce qui signifie qu’il n’endommage pas le câble lors du diagnostic.
- Gain de Temps : La capacité de détecter rapidement des défauts réduit considérablement le temps nécessaire pour la maintenance et les réparations.
- Versatilité : Ces appareils sont adaptables à différents types et tailles de câbles, ce qui les rend utiles dans diverses applications industrielles et de télécommunication.
En résumé, le réflectomètre temporel est un outil indispensable pour la maintenance et le diagnostic des réseaux de câblage. Il offre une approche précise et non-destructive pour localiser les défauts, ce qui contribue à la fiabilité et à l’efficacité des systèmes de câbles.
Évolutions et Innovations Technologiques
Les progrès technologiques ont permis d’améliorer significativement les capacités des réflectomètres temporels. Les versions modernes de ces appareils offrent des fonctionnalités avancées telles que des écrans haute résolution pour une meilleure visualisation, des interfaces utilisateur intuitives, et la capacité d’intégrer des données avec d’autres systèmes de diagnostic. Certains modèles sont même équipés de capacités sans fil, permettant une plus grande mobilité et flexibilité lors des inspections sur le terrain.
Challenges et Limitations
Malgré ses nombreux avantages, l’utilisation du réflectomètre temporel présente certains défis. La complexité de l’interprétation des données peut nécessiter une formation spécifique. De plus, la précision des mesures peut être affectée par divers facteurs, tels que la qualité du câble, les conditions environnementales et la longueur du câble testé. Ces facteurs doivent être pris en compte pour assurer la fiabilité des résultats.
Choix et Utilisation Optimale
Le choix d’un réflectomètre temporel adapté dépend de plusieurs facteurs, notamment le type de câble, la gamme de fréquence, la portée de mesure et le contexte d’utilisation. Il est essentiel de sélectionner un appareil qui correspond aux besoins spécifiques de l’application pour obtenir les meilleurs résultats. Une formation adéquate pour les utilisateurs est également cruciale pour une utilisation efficace et précise de cet outil.
Conclusion
Le réflectomètre temporel est un outil inestimable dans le monde de la télécommunication et de la maintenance de réseaux électriques. Grâce à sa précision, sa non-destructivité et sa polyvalence, il est devenu un élément essentiel pour le diagnostic et la résolution de problèmes dans les systèmes de câblage. Les innovations continues dans ce domaine promettent d’apporter des améliorations significatives, rendant ces appareils encore plus efficaces et faciles à utiliser. En reconnaissant les défis et les limitations de cette technologie, les utilisateurs peuvent maximiser son potentiel et maintenir l’intégrité et la performance de leurs systèmes de câbles. En définitive, le réflectomètre temporel se révèle être un allié précieux pour assurer la fiabilité et la sécurité des infrastructures de communication modernes.
