Redresseur à onde complète à prise centrale

Le Fonctionnement du Redresseur à Onde Complète à Prise Centrale

Un redresseur à onde complète à prise centrale est un dispositif essentiel dans l’électronique de puissance, utilisé pour convertir le courant alternatif (CA) en courant continu (CC). Cette technologie joue un rôle crucial dans de nombreux appareils électroniques, offrant une solution efficace pour l’alimentation en énergie stable.

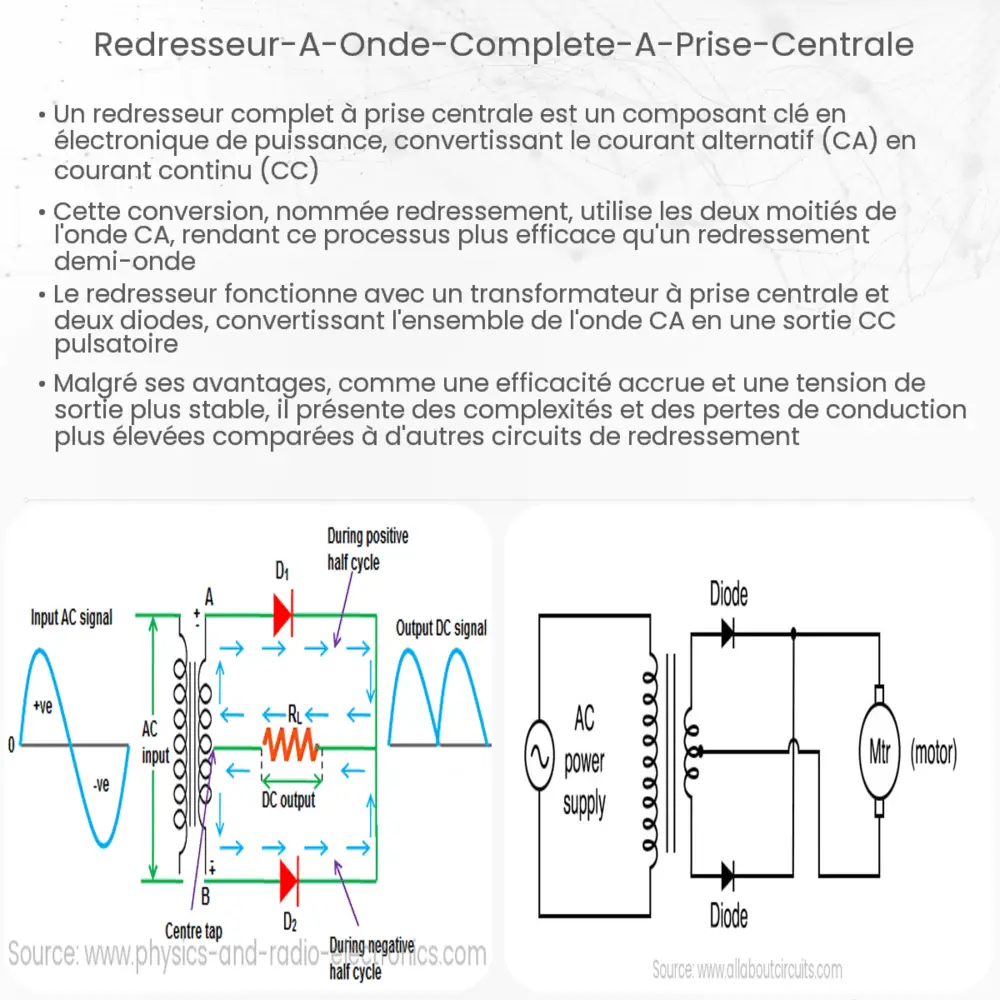

Le principe de base du redresseur à onde complète repose sur l’utilisation de diodes pour diriger le courant. La caractéristique la plus distinctive de ce type de redresseur est sa prise centrale, qui divise le transformateur en deux sections égales, permettant ainsi le traitement des deux demi-cycles du signal CA.

Composants Clés et Configuration

Les composants principaux d’un redresseur à onde complète à prise centrale sont :

  • Transformateur : avec une prise centrale sur son enroulement secondaire.
  • Diodes : deux diodes sont connectées aux extrémités du transformateur, permettant le passage du courant dans une seule direction.

Dans cette configuration, chaque diode conduit à tour de rôle pendant un demi-cycle du courant alternatif. Durant le demi-cycle positif, une diode devient passante et permet le passage du courant, tandis que durant le demi-cycle négatif, c’est l’autre diode qui prend le relais.

Avantages et Applications

Le redresseur à onde complète à prise centrale offre plusieurs avantages :

  • Efficacité : il convertit l’intégralité du signal CA en signal CC, contrairement aux redresseurs à demi-onde.
  • Stabilité : la sortie en courant continu est plus stable et lisse.

Ce type de redresseur est largement utilisé dans des applications nécessitant une alimentation en courant continu fiable, comme dans les systèmes d’alimentation des ordinateurs, les chargeurs de batterie et certains types d’équipements de communication.

La compréhension du fonctionnement et des applications d’un redresseur à onde complète à prise centrale est essentielle pour les professionnels de l’électronique et les passionnés. Dans la prochaine partie, nous explorerons plus en détail le processus de redressement et les considérations techniques associées à ce dispositif.

Le Processus de Redressement et Considérations Techniques

Le processus de redressement dans un redresseur à onde complète à prise centrale implique plusieurs étapes clés. Durant le demi-cycle positif de l’onde CA, une des diodes devient passante, permettant le passage du courant à travers la moitié du transformateur. Pendant le demi-cycle négatif, l’autre diode prend le relais, permettant ainsi la continuité du flux de courant en une seule direction. Ce mécanisme assure une conversion efficace du courant alternatif en courant continu.

Il est important de noter que le voltage de sortie dans un redresseur à onde complète est généralement la moitié du voltage de l’enroulement secondaire du transformateur, en raison de la division opérée par la prise centrale. Cette caractéristique doit être prise en compte lors de la conception et de l’utilisation du redresseur dans des systèmes spécifiques.

Considérations Techniques

Quelques considérations techniques sont essentielles pour optimiser l’utilisation d’un redresseur à onde complète à prise centrale :

  • Choix des diodes : Les diodes doivent être capables de supporter le courant maximal et la tension inverse maximale du système.
  • Effet de la charge : La nature de la charge connectée au redresseur influence la stabilité et l’efficacité du courant de sortie.
  • Filtrage : L’utilisation de filtres est souvent nécessaire pour réduire les ondulations du signal de sortie et obtenir un courant continu plus stable.

Ces considérations sont cruciales pour assurer la performance et la durabilité du redresseur dans diverses applications.

Conclusion

Le redresseur à onde complète à prise centrale est un composant vital dans de nombreux systèmes électroniques, offrant une solution efficace pour la conversion du courant alternatif en courant continu. Sa conception unique avec une prise centrale permet une meilleure efficacité et une sortie en courant continu plus stable comparée aux redresseurs à demi-onde. Toutefois, la sélection appropriée des composants et une compréhension approfondie des considérations techniques sont indispensables pour maximiser son efficacité et sa durabilité. Avec ses nombreuses applications, allant de l’alimentation des équipements informatiques aux systèmes de télécommunication, le redresseur à onde complète à prise centrale reste un élément crucial dans l’avancée de la technologie électronique moderne.
