Découvrez le rôle crucial des portes NAND en électronique numérique, leur fonctionnement, applications, et impact sur la technologie moderne.
Introduction aux Portes NAND
La porte NAND est un élément fondamental de la logique numérique et de la conception de circuits électroniques. Cette porte, souvent considérée comme la « brique de base » de l’électronique numérique, joue un rôle crucial dans la construction de divers circuits complexes, y compris les ordinateurs et les appareils mobiles. La fonction de la porte NAND est de fournir une sortie faible (0) uniquement lorsque toutes ses entrées sont fortes (1).
Principe de Fonctionnement

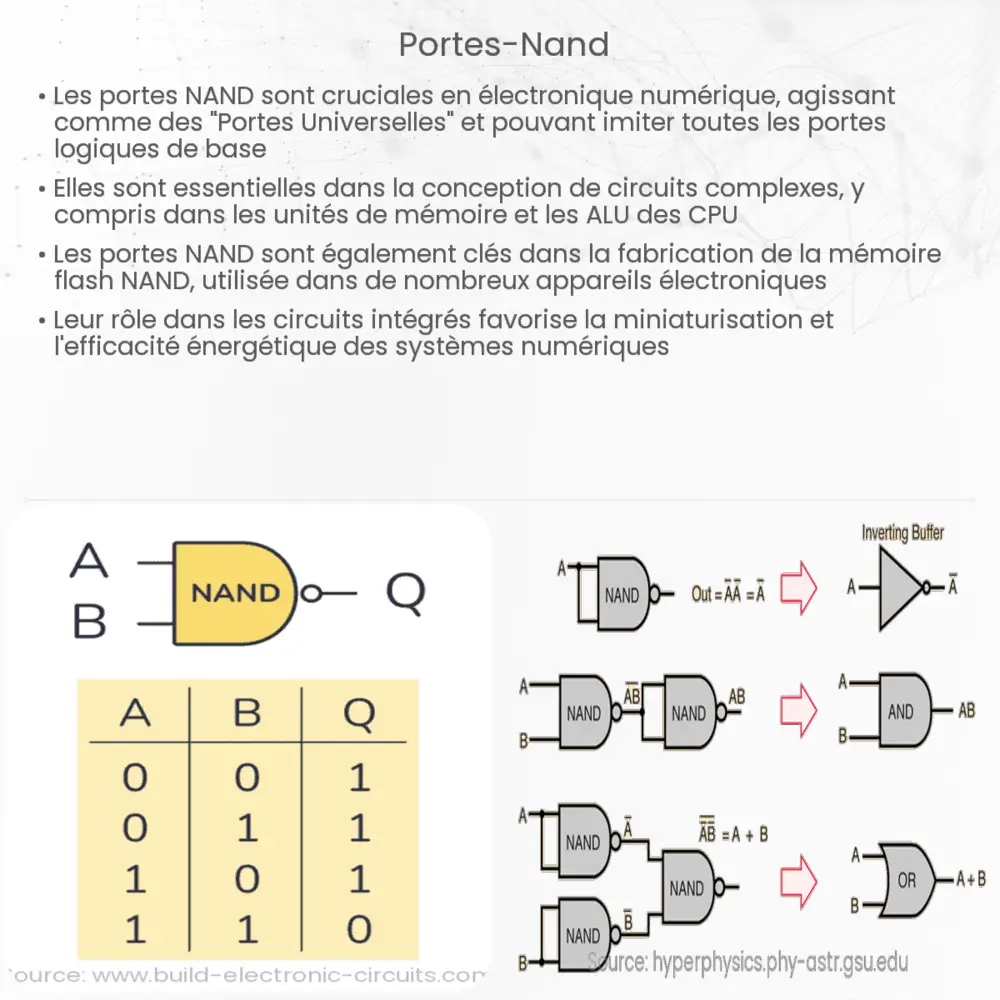

La porte NAND est une combinaison de la porte AND et de la fonction NOT. Elle peut être représentée par l’équation logique: Y = NOT(A AND B), où Y est la sortie, et A et B sont les entrées. En termes simples, si A et B sont tous deux à 1, la sortie Y sera 0. Dans tous les autres cas, la sortie sera 1.
Importance des Portes NAND
Les portes NAND sont extrêmement importantes en électronique numérique pour plusieurs raisons. Premièrement, elles sont universelles, ce qui signifie qu’elles peuvent être utilisées pour construire n’importe quelle autre porte logique, y compris AND, OR, et NOT. Cette universalité rend la porte NAND cruciale pour la conception et la miniaturisation des circuits. De plus, les portes NAND sont souvent utilisées dans la création de mémoires, de compteurs et d’autres composants essentiels des systèmes informatiques.
Applications Pratiques
En pratique, les portes NAND sont utilisées dans une multitude d’applications. Elles jouent un rôle clé dans la conception de circuits intégrés, tels que les microprocesseurs, où elles aident à effectuer des opérations logiques et arithmétiques. En outre, elles sont fondamentales dans la conception de la mémoire de l’ordinateur, notamment les mémoires à semi-conducteurs comme la DRAM et la SRAM.
Conclusion Partielle
En résumé, les portes NAND sont plus que de simples composants; elles sont les pierres angulaires de la technologie moderne. Leur simplicité, combinée à leur universalité, les rend indispensables dans le vaste domaine de l’électronique numérique. Dans la suite de cet article, nous explorerons les détails techniques de la porte NAND, y compris sa représentation symbolique, ses variantes, et des exemples d’utilisation dans des circuits complexes.
Représentation Symbolique et Variantes
La porte NAND est représentée par un symbole spécifique en électronique. Il s’agit d’un rectangle avec une petite bulle à l’extrémité de la sortie, indiquant l’inversion du signal. Cette bulle est un indicateur universel de l’opération NOT. En plus de la version standard avec deux entrées, il existe des variantes de portes NAND avec plusieurs entrées, qui ne fournissent une sortie faible que lorsque toutes les entrées sont fortes.
Utilisation dans des Circuits Complexes
Les portes NAND ne sont pas limitées à des opérations logiques simples. Elles sont souvent utilisées dans des configurations plus complexes pour créer des circuits tels que des multiplexeurs, des démultiplexeurs et des bascules. Par exemple, en combinant plusieurs portes NAND, il est possible de créer une bascule de type flip-flop, un composant crucial pour la conception de circuits de mémoire et de systèmes séquentiels.
Avantages et Limitations
Un des principaux avantages des portes NAND est leur simplicité, qui permet une production en masse à faible coût. Cependant, elles ont aussi des limitations, notamment en termes de vitesse et de consommation d’énergie, particulièrement dans les circuits de haute densité comme les microprocesseurs modernes. Malgré cela, les avancées technologiques continuent d’améliorer les performances des circuits basés sur les portes NAND.
Conclusion
En conclusion, la porte NAND est un élément essentiel de l’électronique numérique, servant de base à une multitude de circuits complexes et de systèmes informatiques. Sa capacité à réaliser toutes les fonctions logiques, sa simplicité de conception et sa polyvalence dans diverses applications font de la porte NAND un pilier incontournable dans le domaine de l’électronique et de l’informatique. Que ce soit dans les ordinateurs, les smartphones ou les systèmes embarqués, la porte NAND continue de jouer un rôle crucial dans le développement et l’innovation technologique. Ainsi, la compréhension de son fonctionnement et de ses applications reste un savoir fondamental pour les ingénieurs et les concepteurs de circuits.
