Explorez les fondements et applications des oscillateurs à déphasage, un composant clé en électronique pour générer des signaux sinusoïdaux.
Les Bases des Oscillateurs à Déphasage
Les oscillateurs à déphasage sont des circuits électroniques fondamentaux utilisés pour générer des signaux sinusoïdaux. Ils sont essentiels dans de nombreux domaines, tels que la radio, les télécommunications, et la synthèse de signal. Ces oscillateurs tirent leur nom de leur capacité à produire un déphasage constant entre plusieurs signaux.
Principes de Fonctionnement

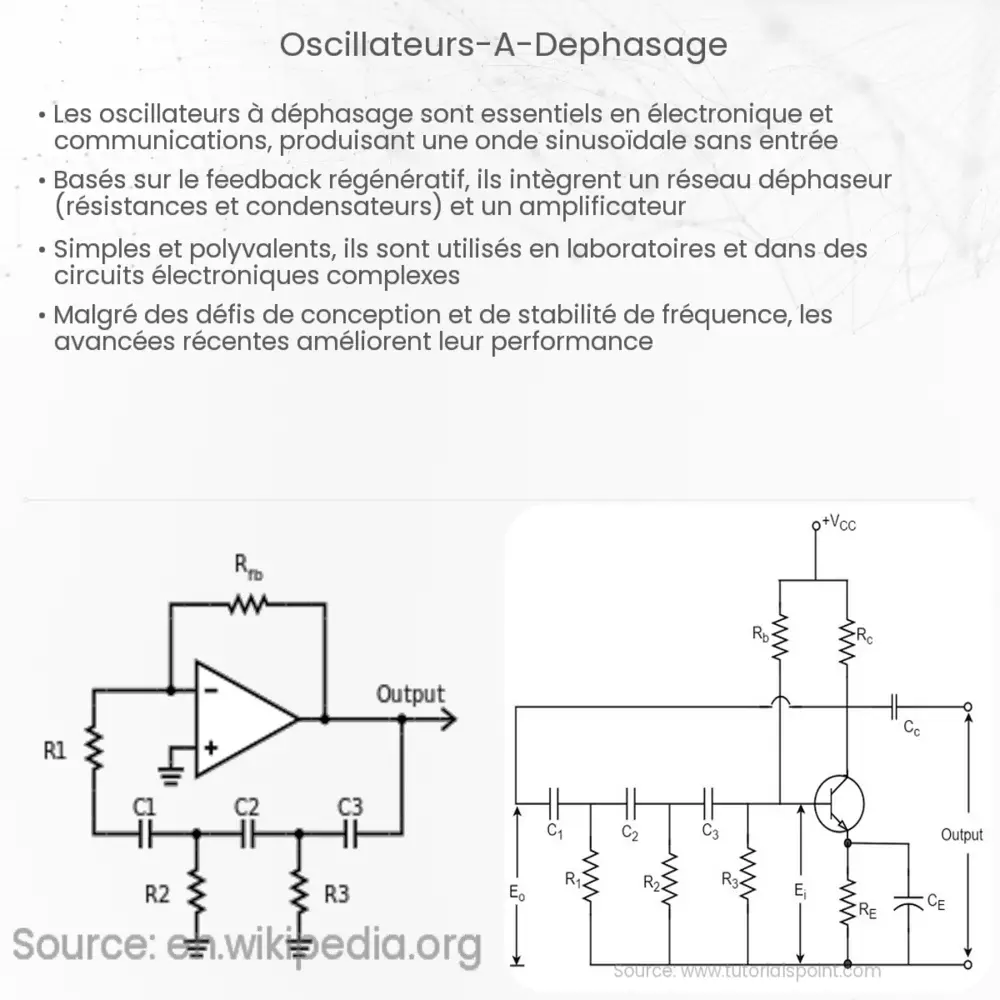

Au cœur d’un oscillateur à déphasage se trouve un amplificateur, souvent un transistor ou un amplificateur opérationnel, et un réseau de déphasage. Ce réseau est généralement composé de résistances et de condensateurs, configurés pour introduire un déphasage de 180 degrés. L’amplificateur ajoute un autre déphasage de 180 degrés, ce qui permet un déphasage total de 360 degrés, essentiel pour la génération de l’oscillation.
Composants Clés
- Résistances: Elles déterminent, avec les condensateurs, la fréquence du signal oscillant.
- Condensateurs: Ils travaillent en tandem avec les résistances pour fixer la fréquence et assurer le déphasage nécessaire.
- Amplificateur: Il renforce le signal et introduit un déphasage supplémentaire pour soutenir l’oscillation.
Calcul de la Fréquence d’Oscillation
La fréquence d’oscillation \( f \) d’un oscillateur à déphasage est déterminée par la formule suivante :
\[ f = \frac{1}{2\pi\sqrt{3RC}} \]
où \( R \) représente la résistance, \( C \) le condensateur, et \( \pi \) est la constante mathématique pi.
Applications des Oscillateurs à Déphasage
Ces oscillateurs sont largement utilisés dans des applications nécessitant des signaux sinusoïdaux stables et de haute qualité. Leurs applications incluent les générateurs de signaux, les horloges électroniques, et les synthétiseurs audio.
Avantages et Limitations
Les oscillateurs à déphasage offrent plusieurs avantages, notamment leur simplicité de conception et leur capacité à produire des signaux de haute pureté spectrale. Cependant, ils ont aussi des limitations, comme une sensibilité aux variations des composants et une faible efficacité énergétique, ce qui peut affecter la stabilité de la fréquence du signal généré.
Améliorations et Variantes
Pour surmonter ces limitations, diverses améliorations et variantes ont été développées. L’utilisation de composants de meilleure qualité et de circuits de compensation de température contribue à améliorer la stabilité. Des variantes telles que les oscillateurs à pont de Wien utilisent des configurations différentes pour obtenir des caractéristiques de performance améliorées.
Intégration dans les Systèmes Modernes
Dans l’ère actuelle de l’électronique numérique, les oscillateurs à déphasage trouvent leur place dans des applications spécifiques où la qualité du signal sinusoïdal est primordiale. Ils sont souvent utilisés en conjonction avec des systèmes numériques pour fournir une référence de temps ou un signal de modulation de qualité.
Conclusion
En somme, les oscillateurs à déphasage restent un élément clé dans le domaine de l’électronique analogique. Leur capacité à générer des signaux sinusoïdaux purs en fait un choix privilégié pour des applications nécessitant une grande précision et stabilité de signal. Bien qu’ils présentent certaines limitations, les avancées dans les matériaux et les techniques de conception continuent d’élargir leur utilité. Que ce soit dans des applications traditionnelles ou en tant que composants de systèmes plus complexes, les oscillateurs à déphasage continuent de jouer un rôle essentiel dans la technologie moderne.
