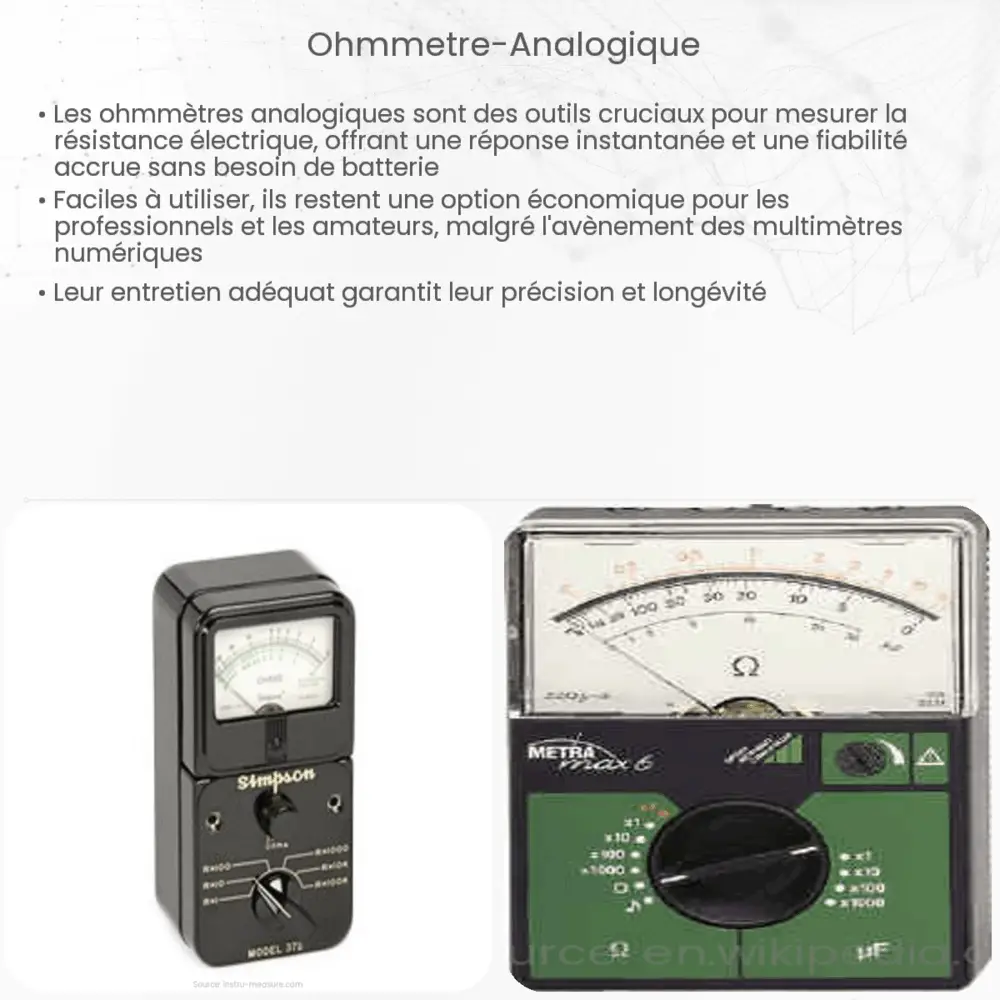

Qu’est-ce qu’un Ohmmètre Analogique?
Un ohmmètre analogique est un instrument de mesure électrique utilisé pour déterminer la résistance électrique d’un composant ou d’un circuit. Ce type d’ohmmètre se caractérise par son affichage analogique, généralement sous forme d’une aiguille sur un cadran. Contrairement aux modèles numériques, l’ohmmètre analogique offre une lecture directe et visuelle de la résistance, ce qui peut être avantageux dans certaines applications.
Principes de Fonctionnement
L’ohmmètre analogique fonctionne sur le principe de la loi d’Ohm, qui établit une relation entre la tension (V), la résistance (R) et le courant (I) dans un circuit électrique. La formule de base est V = I * R. Lorsque vous connectez l’ohmmètre à un composant, l’appareil fait passer un petit courant à travers celui-ci et mesure la tension résultante. La résistance est ensuite calculée et affichée sur le cadran.
Comment Utiliser un Ohmmètre Analogique
Avant de mesurer la résistance, il est important de s’assurer que le circuit ou le composant à tester est déconnecté de toute source d’alimentation. Vous devez également régler l’ohmmètre sur l’échelle de résistance appropriée. Ensuite, connectez les sondes de l’ohmmètre aux points de mesure. La résistance sera indiquée par la position de l’aiguille sur le cadran.
Avantages et Limitations
- Avantages: Les ohmmètres analogiques sont souvent appréciés pour leur capacité à montrer des variations de résistance de manière dynamique et continue, ce qui est utile pour dépanner des circuits avec des composants sensibles.
- Limitations: Cependant, ils peuvent être moins précis que les modèles numériques, surtout pour des mesures de très faible résistance. De plus, la lecture analogique nécessite une interprétation visuelle, ce qui peut introduire des erreurs humaines.
En conclusion, l’ohmmètre analogique est un outil précieux pour les électriciens, les ingénieurs et les amateurs d’électronique. Sa capacité à fournir une lecture visuelle rapide de la résistance en fait un choix populaire pour de nombreuses applications, bien qu’il soit important de comprendre ses limitations.
Conseils pour une Utilisation Efficace
Pour obtenir les meilleurs résultats avec un ohmmètre analogique, il est crucial de suivre certaines pratiques. D’abord, vérifiez toujours que l’appareil est bien calibré avant utilisation. Ceci peut impliquer de régler l’aiguille sur zéro lorsque les sondes ne sont pas connectées. Ensuite, choisissez l’échelle de résistance la plus appropriée pour votre mesure. Si vous n’êtes pas sûr de la résistance à mesurer, commencez par la plus grande échelle et réduisez progressivement.
Maintenance et Précautions
La durabilité d’un ohmmètre analogique dépend largement de son entretien. Évitez de l’exposer à des températures extrêmes, à l’humidité ou à des chocs. Gardez les sondes propres et en bon état pour assurer des mesures précises. De plus, il est important de vérifier régulièrement l’état de la batterie, car une batterie faible peut affecter la précision des lectures.
Choisir entre Ohmmètre Analogique et Numérique
La décision entre un ohmmètre analogique et un modèle numérique dépend de vos besoins spécifiques. Si vous recherchez la précision et la facilité de lecture, un modèle numérique pourrait être préférable. Cependant, pour des applications nécessitant une réponse rapide et une indication visuelle des changements de résistance, un modèle analogique peut être plus adapté.
Conclusion
En somme, l’ohmmètre analogique demeure un instrument indispensable dans le domaine de l’électronique. Bien qu’il soit quelque peu surpassé par les technologies numériques en termes de précision et de facilité d’utilisation, il offre une expérience unique et directe de la mesure de résistance. Sa capacité à montrer des variations de résistance de manière dynamique le rend particulièrement utile dans certaines situations de dépannage et d’analyse de circuits. Que vous soyez professionnel ou amateur, comprendre comment utiliser et entretenir correctement un ohmmètre analogique est essentiel pour des mesures précises et fiables.
