Les Miroirs de Courant : Un Concept Clé en Électrotechnique
Les Miroirs de Courant sont une notion fondamentale en électronique et électrotechnique, particulièrement dans la conception de circuits intégrés. Cette technique permet de créer un courant presque identique à un autre courant de référence, agissant ainsi comme un « miroir ». L’application des Miroirs de Courant est cruciale dans de nombreux dispositifs électroniques pour assurer une régulation précise du courant.
Principes de Base des Miroirs de Courant

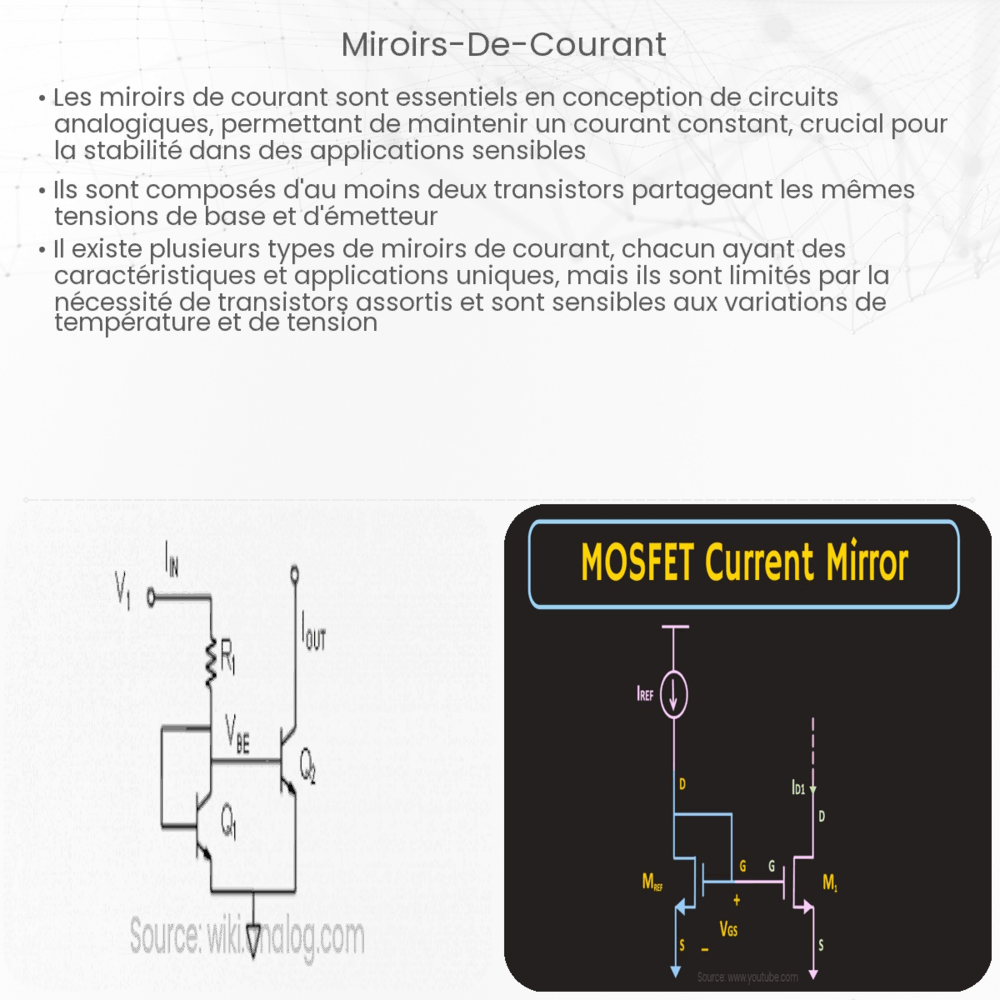

Le principe de base des Miroirs de Courant repose sur l’utilisation de transistors, généralement des transistors à effet de champ (MOSFET) ou des transistors bipolaires. Ces composants sont disposés de manière à ce que le courant qui circule dans un transistor soit directement proportionnel à celui circulant dans un autre, réalisant ainsi une copie fidèle du courant original. Cette propriété est exploitée pour créer des circuits très stables et fiables.
Applications des Miroirs de Courant
Les applications des Miroirs de Courant sont variées et touchent plusieurs domaines de l’électronique. Parmi les plus courantes, on retrouve :
- La stabilisation de courant dans les amplificateurs opérationnels.
- La création de sources de courant constant pour alimenter différents composants.
- L’utilisation dans les circuits de référence de tension et de courant.
Avantages des Miroirs de Courant
Les Miroirs de Courant offrent plusieurs avantages significatifs, notamment :
- Précision : Ils permettent une reproduction très précise des courants, essentielle dans les circuits où la stabilité du courant est cruciale.
- Flexibilité : Faciles à intégrer dans divers circuits, ils sont adaptables à de nombreuses applications.
- Réduction de la consommation d’énergie : Ils aident à minimiser la consommation d’énergie dans les circuits en régulant efficacement les courants.
En conclusion, les Miroirs de Courant sont des composants essentiels dans l’ingénierie électronique, apportant précision et stabilité dans diverses applications. Leur compréhension et maîtrise sont donc indispensables pour les ingénieurs et techniciens en électronique.
Challenges et Limitations des Miroirs de Courant
Bien que les Miroirs de Courant soient extrêmement utiles, ils présentent certains défis et limitations. Parmi les principaux, on peut citer :
- Sensibilité à la Température : Les caractéristiques des transistors utilisés dans les Miroirs de Courant peuvent varier avec la température, affectant la précision du courant miroir.
- Dépendance aux Caractéristiques du Transistor : Les performances des Miroirs de Courant dépendent fortement des caractéristiques spécifiques des transistors utilisés, ce qui peut limiter leur applicabilité dans certains cas.
Évolutions Récentes dans les Miroirs de Courant
Avec l’avancée technologique, de nouvelles approches ont été développées pour améliorer la performance des Miroirs de Courant. L’utilisation de techniques avancées de fabrication de semi-conducteurs et de conception de circuits a permis de réduire les effets indésirables comme la dérive thermique et d’accroître la précision des courants miroirs.
Conclusion
Les Miroirs de Courant jouent un rôle incontournable dans le monde de l’électronique moderne. Leur capacité à reproduire des courants avec une grande précision les rend indispensables dans de nombreuses applications, des amplificateurs opérationnels aux systèmes de régulation de puissance. Malgré certaines limitations, comme la sensibilité à la température et la dépendance aux caractéristiques des transistors, les avancées technologiques continuent d’améliorer leur efficacité et leur applicabilité. En somme, la compréhension des Miroirs de Courant et de leur fonctionnement est cruciale pour tout professionnel ou passionné d’électronique, soulignant leur importance dans l’élaboration de circuits fiables et performants.
