Guide complet sur les fusibles miniatures : types, choix, installation, et maintenance pour une protection optimale des circuits électriques.

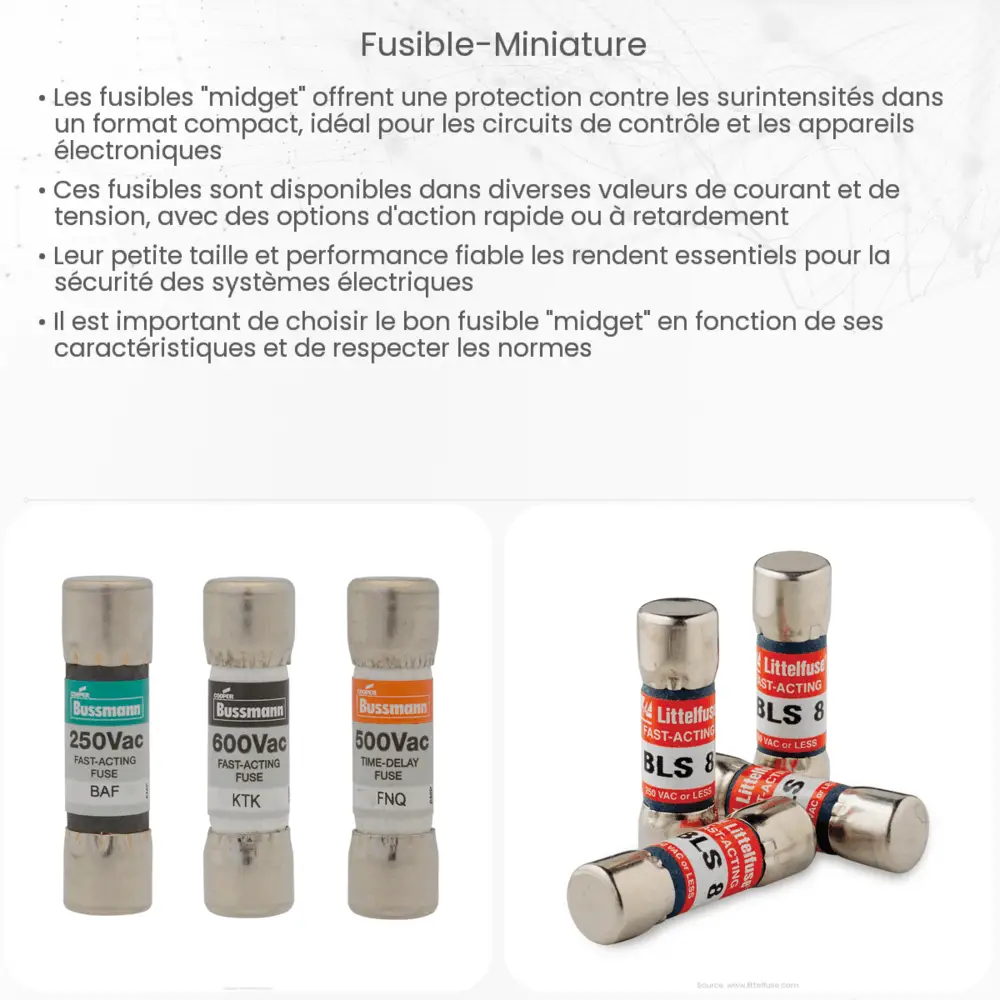

Qu’est-ce qu’un Fusible Miniature?
Un fusible miniature est un composant électrique essentiel, conçu pour protéger les circuits électriques contre les surcharges ou les courts-circuits. Son fonctionnement repose sur un fil métallique ou une bande qui fond lorsqu’un courant trop élevé le traverse, coupant ainsi le circuit et empêchant les dommages matériels ou les risques d’incendie. Cette technologie simple mais efficace est largement utilisée dans de nombreux appareils électroniques et électriques.
Types de Fusibles Miniatures
Il existe plusieurs types de fusibles miniatures, chacun adapté à des applications spécifiques. Les plus courants sont les fusibles à action rapide et les fusibles temporisés. Les fusibles à action rapide sont conçus pour réagir rapidement à une surcharge, idéaux pour la protection de composants sensibles. En revanche, les fusibles temporisés, ou fusibles à retard, tolèrent mieux les surintensités temporaires sans fondre immédiatement, ce qui est utile pour les applications avec des démarrages à forte consommation.
Caractéristiques et Spécifications
Les fusibles miniatures sont caractérisés par plusieurs spécifications importantes. La capacité nominale, mesurée en ampères, indique le courant maximal qu’ils peuvent supporter sans fondre. La tension nominale, exprimée en volts, définit la tension maximale applicable. D’autres paramètres incluent la taille physique, le type de montage (par exemple, à travers un trou ou en surface), et la matière du corps du fusible, souvent en verre ou en céramique.
Applications des Fusibles Miniatures
Les fusibles miniatures sont omniprésents dans le quotidien. Ils se trouvent dans les appareils ménagers, les équipements de communication, les ordinateurs, et même dans certains types de jouets. Leur petite taille et leur efficacité en font une solution idéale pour la protection contre les surintensités dans les espaces restreints.
Choisir le Bon Fusible Miniature
Pour sélectionner le fusible miniature approprié, il est crucial de comprendre les besoins du circuit à protéger. Il faut prendre en compte le courant nominal du circuit, la tension de fonctionnement, et la nature de la charge (est-elle inductive ou résistive ?). Il est aussi important de considérer les conditions environnementales, comme la température, qui peuvent influencer les performances du fusible.
Dans la deuxième partie de cet article, nous explorerons plus en détail l’installation et le remplacement des fusibles miniatures, ainsi que des conseils pour la maintenance et la détection de problèmes.
Installation et Remplacement des Fusibles Miniatures
L’installation et le remplacement d’un fusible miniature sont des procédures relativement simples, mais elles nécessitent une attention particulière. Avant toute intervention, il est essentiel de déconnecter l’appareil du réseau électrique pour éviter tout risque d’électrocution. Lors du remplacement, il faut s’assurer que le nouveau fusible correspond aux caractéristiques (ampérage et tension) de celui d’origine. Un fusible avec une capacité nominale trop élevée peut ne pas protéger efficacement le circuit, tandis qu’un fusible sous-dimensionné fondra trop facilement, causant des interruptions fréquentes.
Maintenance et Détection des Problèmes
La maintenance des fusibles miniatures implique principalement la vérification périodique de leur intégrité. Un fusible fondu est souvent visible à l’œil nu grâce à son filament interne coupé ou à une coloration noircie du corps en verre. En cas de doute, un multimètre peut être utilisé pour tester la continuité du fusible. Il est également important de comprendre la cause d’un fusible qui fond fréquemment, car cela peut indiquer un problème plus grave dans le circuit, comme un court-circuit ou une surcharge persistante.
Considérations Environnementales
Les fusibles miniatures doivent être choisis en tenant compte des conditions environnementales. Par exemple, dans des environnements à haute température, il peut être nécessaire de choisir un fusible avec une capacité nominale supérieure pour compenser la diminution de performance due à la chaleur. De même, dans des conditions humides ou poussiéreuses, un fusible avec un meilleur degré de protection peut être requis pour assurer une sécurité et une fiabilité optimales.
Conclusion
Les fusibles miniatures jouent un rôle crucial dans la protection des circuits électriques en offrant une solution simple et efficace contre les surcharges et les courts-circuits. Leur sélection, installation et maintenance nécessitent une compréhension de leurs caractéristiques et des besoins du circuit à protéger. En choisissant le fusible adéquat et en le maintenant correctement, on assure la sécurité et la longévité des appareils et systèmes électriques. Les fusibles miniatures, bien que petits par leur taille, sont d’une importance considérable dans notre monde électrique moderne.
