Comprendre les Filtres EMI Capacitifs
Les filtres EMI capacitifs jouent un rôle crucial dans la réduction des interférences électromagnétiques (EMI) dans les appareils électroniques. Ces composants sont essentiels pour assurer la conformité aux normes réglementaires et pour améliorer la performance et la fiabilité des dispositifs électroniques.
Principes de Base des Filtres EMI Capacitifs

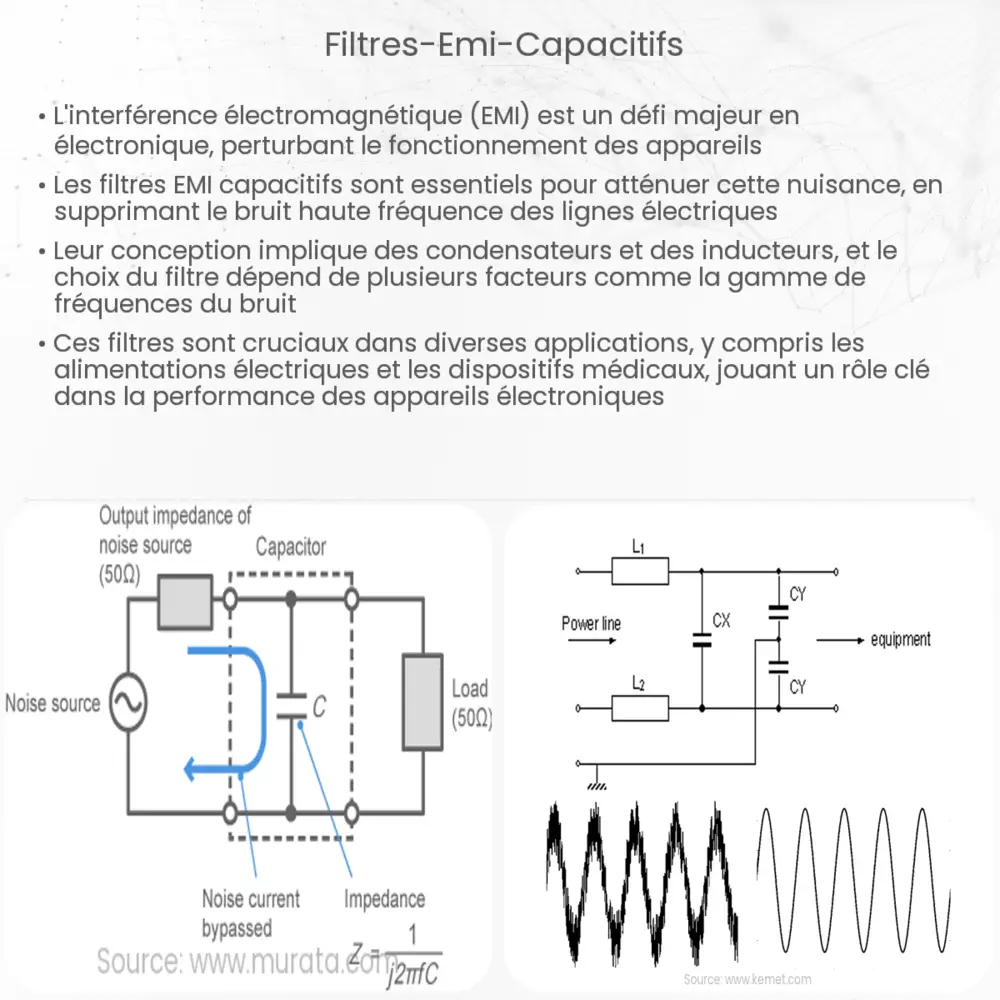

Un filtre EMI capacitif est conçu pour atténuer les interférences électromagnétiques qui peuvent être causées par des sources externes ou générées par le dispositif lui-même. Il fonctionne en fournissant un chemin de faible impédance pour les fréquences indésirables, les redirigeant ainsi loin des composants sensibles.
Applications des Filtres EMI Capacitifs
Ces filtres sont largement utilisés dans une variété d’applications, allant des équipements de communication et d’ordinateurs aux appareils ménagers et systèmes industriels. Ils sont particulièrement importants dans les environnements où la fiabilité et la précision des signaux sont primordiales.
Types de Filtres EMI Capacitifs
Il existe plusieurs types de filtres EMI capacitifs, chacun conçu pour des applications spécifiques. Les plus courants incluent les filtres en mode commun et les filtres en mode différentiel. Les filtres en mode commun sont utilisés pour atténuer les interférences qui sont communes aux deux lignes d’alimentation, tandis que les filtres en mode différentiel ciblent les interférences qui diffèrent entre les lignes.
Choix et Installation des Filtres EMI Capacitifs
Le choix d’un filtre EMI capacitif approprié dépend de plusieurs facteurs, notamment la fréquence des interférences, la nature de l’appareil et l’environnement dans lequel il sera utilisé. Une fois sélectionné, l’installation correcte du filtre est cruciale pour assurer son efficacité. Cela comprend le positionnement approprié dans le circuit et le respect des consignes de montage du fabricant.
Avantages des Filtres EMI Capacitifs
L’utilisation de filtres EMI capacitifs offre de nombreux avantages, notamment la réduction du bruit électromagnétique, la protection des composants sensibles et l’amélioration de la conformité aux normes EMI. Cela se traduit par une meilleure performance, une plus grande fiabilité et une durée de vie prolongée des appareils électroniques.
Caractéristiques Importantes des Filtres EMI Capacitifs
Les caractéristiques clés à considérer lors de la sélection d’un filtre EMI capacitif incluent la tension nominale, le courant, la capacité et la gamme de fréquences. Ces paramètres doivent être soigneusement évalués par rapport aux exigences spécifiques de l’application pour assurer une protection efficace contre les EMI.
Intégration des Filtres EMI Capacitifs dans la Conception des Circuits
L’intégration des filtres EMI capacitifs dès les premières étapes de la conception des circuits peut grandement améliorer l’efficacité de l’atténuation des EMI. Cette approche proactive aide à éviter les problèmes de conformité et les coûts supplémentaires associés à la modification des conceptions existantes.
Normes et Réglementations Concernant les Filtres EMI Capacitifs
Les filtres EMI capacitifs doivent respecter diverses normes et réglementations internationales. Ces normes garantissent que les appareils respectent les limites d’émission d’interférences et sont capables de fonctionner correctement dans des environnements électromagnétiques variés.
Challenges et Limitations
Malgré leurs nombreux avantages, les filtres EMI capacitifs présentent certaines limitations. Par exemple, une mauvaise sélection ou une installation incorrecte peut conduire à une atténuation insuffisante des EMI ou à des effets indésirables sur le fonctionnement du circuit. De plus, ils peuvent ajouter de la complexité et des coûts supplémentaires à la conception globale du système.
Évolutions et Innovations Futures
Le domaine des filtres EMI capacitifs est en constante évolution, avec des recherches et des développements continus visant à améliorer leur efficacité et à les adapter à de nouvelles applications. Les innovations futures pourraient inclure des matériaux avancés, des conceptions plus compactes et une intégration plus facile dans les systèmes électroniques complexes.
Conclusion
En résumé, les filtres EMI capacitifs sont des composants essentiels dans la conception des systèmes électroniques modernes. Ils jouent un rôle vital dans la minimisation des interférences électromagnétiques, garantissant ainsi le bon fonctionnement et la conformité des appareils dans divers environnements. Bien que leur sélection et leur installation requièrent une attention particulière, les avantages en termes de performance et de fiabilité des appareils sont considérables. Avec l’évolution continue des technologies, l’importance des filtres EMI capacitifs ne fera que croître, soulignant leur rôle crucial dans l’avancement de l’électronique moderne.
