Les Diodes PIN : Comprendre Leurs Fonctions et Applications
Les diodes PIN représentent une catégorie spécifique de diodes semi-conductrices, largement utilisées dans divers domaines de l’électronique. Leur structure unique leur confère des propriétés distinctes et des applications variées. Dans cet article, nous explorerons le fonctionnement des diodes PIN, leurs caractéristiques principales, ainsi que leurs utilisations courantes.
Structure et Fonctionnement

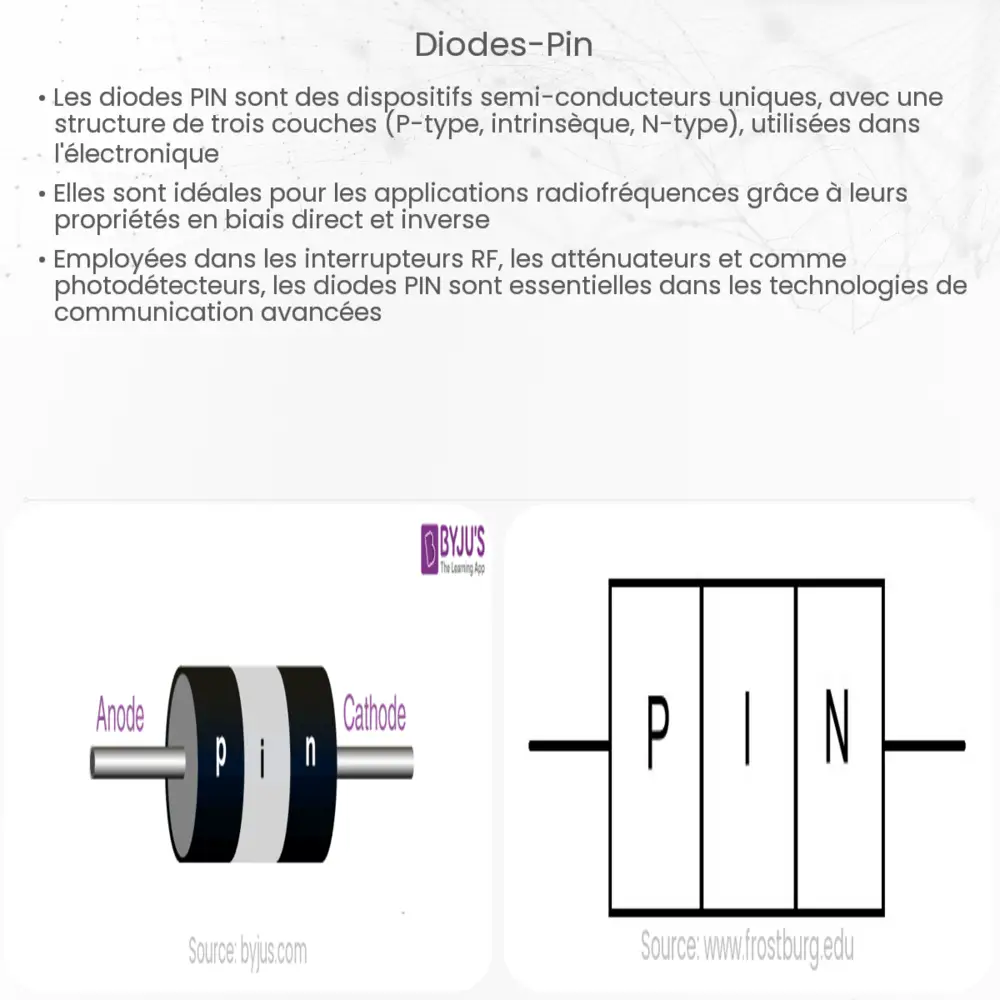

Une diode PIN se compose de trois couches principales : P (positive), I (intrinsèque ou non dopée) et N (négative). Cette structure trilaminaire est différente de celle des diodes PN standard. La couche intrinsèque, non dopée, située entre les régions P et N, est cruciale pour les performances de la diode PIN.
Lorsqu’une tension est appliquée à une diode PIN, la couche intrinsèque joue un rôle significatif. En absence de tension, il y a très peu de porteurs de charge dans la région intrinsèque, ce qui conduit à une faible conductivité. Cependant, sous tension directe (lorsque l’anode est positive par rapport à la cathode), les porteurs de charge sont injectés dans la région intrinsèque, permettant ainsi le passage du courant.
Caractéristiques Principales
Les diodes PIN se distinguent par plusieurs caractéristiques clés :
- Faible Capacité de Jonction : La couche intrinsèque réduit la capacité de la jonction, ce qui permet à la diode de fonctionner efficacement à des fréquences élevées.
- Haute Tension de Rupture : La région intrinsèque étendue permet à la diode de supporter des tensions plus élevées sans être endommagée.
- Temps de Réponse Rapide : La diode PIN peut commuter rapidement entre les états conducteurs et non conducteurs, ce qui est essentiel dans les applications de commutation rapide.
Grâce à ces caractéristiques, les diodes PIN sont idéales pour une variété d’applications, notamment dans les domaines de la radiofréquence et de la conversion de puissance. Elles sont également utilisées dans les photodétecteurs, où leur capacité à fonctionner à des fréquences élevées est particulièrement bénéfique.
Applications des Diodes PIN
Les diodes PIN trouvent leur utilité dans plusieurs domaines :
- Communication Radio : Elles sont utilisées dans les circuits de commutation RF pour leur capacité à gérer des signaux de haute fréquence.
- Détecteurs de Photons : Dans les photodiodes PIN, la couche intrinsèque joue un rôle clé dans la détection des photons et la conversion en courant électrique.
- Redresseurs de Puissance : Leur capacité à supporter des tensions élevées les rend adaptées pour les applications de redressement dans les systèmes d’alimentation.
Avantages et Limitations des Diodes PIN
Malgré leurs nombreuses applications, les diodes PIN présentent aussi certaines limitations. Leur structure trilaminaire, bien qu’offrant des avantages en termes de fréquence et de tension, peut entraîner une augmentation de la résistance série et un léger retard dans la réponse du courant. Cependant, ces limitations sont souvent compensées par leurs capacités uniques dans des applications spécifiques.
Un autre aspect à considérer est la sensibilité des diodes PIN aux conditions environnementales, telles que les variations de température. Cette sensibilité peut affecter leurs performances, nécessitant parfois des systèmes de gestion thermique dans les applications critiques.
Technologies et Innovations Futures
Les progrès technologiques continuent d’élargir les applications potentielles des diodes PIN. Avec le développement de matériaux semi-conducteurs avancés et de techniques de fabrication plus précises, les futures générations de diodes PIN pourraient offrir une meilleure efficacité, une plus grande fiabilité et une plus large gamme d’applications. Les recherches actuelles se concentrent sur l’amélioration de la réponse en fréquence et la réduction des pertes de puissance, ouvrant ainsi la voie à une utilisation plus étendue dans des domaines tels que les communications sans fil et l’énergie renouvelable.
Conclusion
En conclusion, les diodes PIN jouent un rôle crucial dans l’électronique moderne grâce à leur structure unique et leurs propriétés exceptionnelles. Leur capacité à gérer des fréquences élevées, supporter de hautes tensions et commuter rapidement les rend indispensables dans de nombreux domaines, notamment la communication, la détection de lumière et la conversion de puissance. Bien que confrontées à certaines limitations, les innovations continues dans le domaine des semi-conducteurs promettent d’élargir encore davantage leurs applications et d’améliorer leurs performances. Ainsi, les diodes PIN continueront de jouer un rôle significatif dans l’avancement de la technologie électronique.
