Comprendre le Diode PIN
La diode PIN est un type de diode semi-conductrice qui joue un rôle crucial dans diverses applications électroniques, de la radiofréquence aux systèmes de communication optiques. Cette diode se distingue par sa structure unique, composée de trois couches : P (positif), I (intrinsèque) et N (négatif).

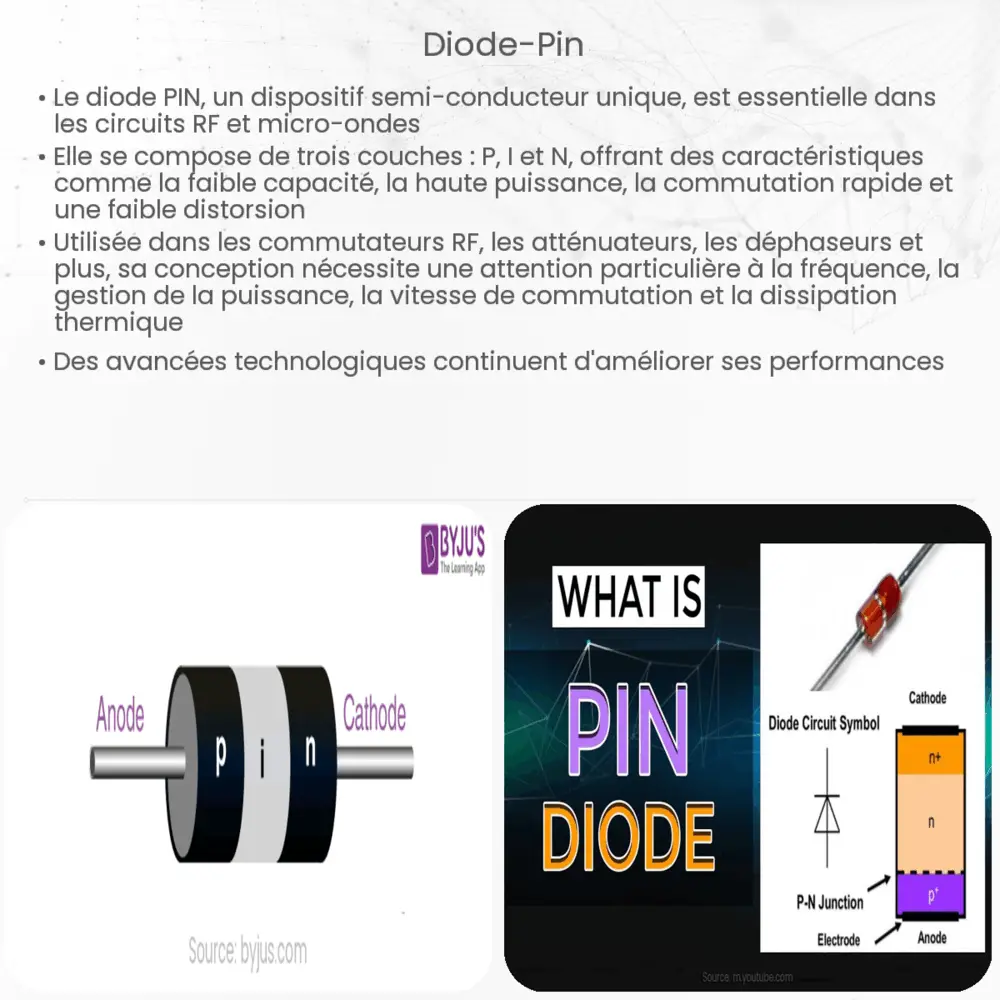

Structure et Fonctionnement
La couche centrale intrinsèque, non dopée, sépare les couches P et N dopées. Lorsqu’une tension est appliquée, la région intrinsèque devient le siège d’une zone de déplétion étendue. Cette caractéristique confère à la diode PIN des propriétés électriques particulières, telles qu’une faible capacité parasite et une excellente performance en fréquence élevée.
Applications Clés
Les diodes PIN sont utilisées dans divers domaines, notamment :
- La détection de signaux RF (radiofréquence) : Grâce à leur large bande passante, les diodes PIN sont idéales pour la détection de signaux à haute fréquence.
- La commutation rapide : Leur zone de déplétion large permet un commutateur rapide, crucial dans les applications de télécommunication.
- Les photodétecteurs : Les diodes PIN sont souvent utilisées dans les systèmes de communication par fibre optique, agissant comme des récepteurs de lumière convertissant les signaux optiques en signaux électriques.
Avantages
Les diodes PIN présentent plusieurs avantages :
- Réponse en fréquence élevée : Elles peuvent fonctionner efficacement à des fréquences élevées, ce qui les rend précieuses dans les applications RF.
- Excellente linéarité : Cette caractéristique est essentielle pour les applications de détection et de modulation.
- Faible bruit : Elles génèrent un faible niveau de bruit, améliorant ainsi la qualité des signaux dans les systèmes de communication.
Cependant, il est important de noter certaines limitations, telles que leur vitesse de commutation légèrement inférieure comparée à d’autres types de diodes et une sensibilité accrue aux dommages causés par les surtensions.
Limitations et Considérations de Conception
Malgré leurs avantages, les diodes PIN ont certaines limitations. Leur vitesse de commutation, bien qu’élevée, peut être inférieure à celle d’autres diodes spécialisées. De plus, leur structure sensible les rend vulnérables aux surtensions et aux dommages thermiques, nécessitant des précautions spécifiques dans leur mise en œuvre.
Pour optimiser l’utilisation des diodes PIN, il est crucial de prendre en compte les facteurs suivants :
- La sélection du matériau : Les matériaux semi-conducteurs, comme le silicium ou le germanium, affectent directement les performances de la diode.
- La conception du circuit : Intégrer des dispositifs de protection contre les surtensions et la surchauffe est essentiel pour préserver la longévité de la diode.
- Les conditions opérationnelles : Adapter la diode aux conditions spécifiques de l’application, comme la température et la fréquence d’utilisation, est crucial pour maintenir son efficacité.
Evolution et Perspectives Futures
Le domaine des diodes PIN est en constante évolution. Des recherches sont menées pour améliorer leur performance, notamment en termes de vitesse de commutation et de résistance aux conditions extrêmes. L’innovation dans les matériaux semi-conducteurs et les techniques de fabrication ouvre la voie à des diodes PIN encore plus performantes et résistantes.
En outre, l’intégration des diodes PIN dans les technologies émergentes, comme les réseaux de communication 5G et les systèmes de détection avancés, souligne leur rôle croissant dans l’industrie électronique moderne.
Conclusion
En résumé, la diode PIN est un composant semi-conducteur polyvalent et performant, essentiel dans de nombreuses applications électroniques. Sa structure unique offre des avantages significatifs, notamment en termes de réponse en fréquence et de linéarité. Bien que confrontées à certaines limitations, comme la vitesse de commutation et la sensibilité aux dommages, les avancées continues dans ce domaine promettent d’élargir encore davantage leur champ d’application. La diode PIN reste ainsi un élément central dans l’innovation technologique et continuera de jouer un rôle clé dans l’évolution des systèmes électroniques.
