Comprendre le Diode Gunn

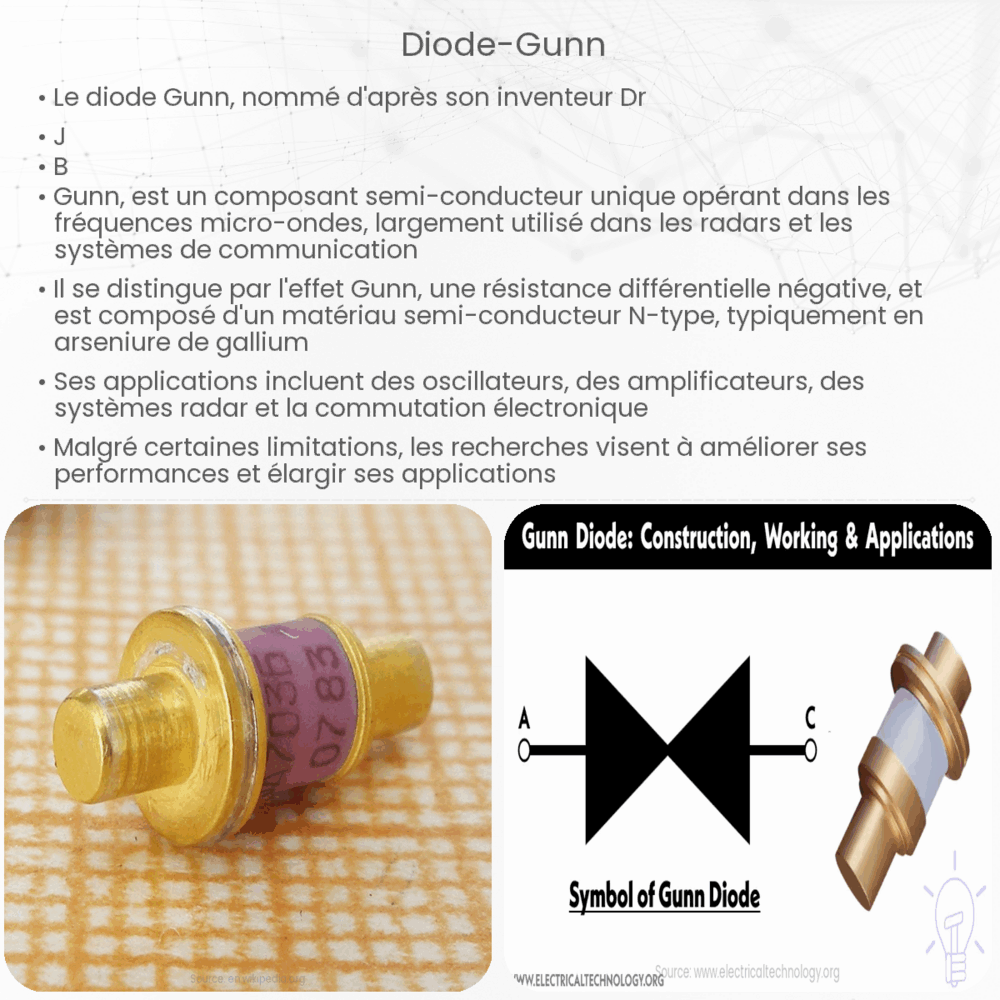

Le diode Gunn, du nom de son inventeur John Battiscombe Gunn, est un type de diode utilisé dans l’électronique à haute fréquence. Contrairement aux diodes traditionnelles, le diode Gunn n’est pas utilisé pour redresser le courant, mais plutôt pour générer des fréquences micro-ondes. Cette particularité lui confère une place de choix dans les domaines de la radarisation, la communication sans fil et les capteurs.
La caractéristique la plus remarquable du diode Gunn est son fonctionnement basé sur l’effet Gunn, un phénomène de transport d’électrons dans certains matériaux semiconducteurs. Lorsqu’une tension suffisamment élevée est appliquée à un matériau semiconducteur présentant l’effet Gunn, comme le nitrure de gallium (GaN) ou l’arséniure de gallium (GaAs), cela entraîne la formation d’une zone de forte densité électronique appelée « domaine de Gunn ».
Principe de fonctionnement
Le fonctionnement du diode Gunn est intrinsèquement lié à l’effet Gunn. Lorsqu’on applique une tension continue à la diode, le courant augmente initialement avec l’augmentation de la tension. Cependant, une fois un certain seuil atteint, le courant diminue brusquement, malgré l’augmentation continue de la tension. Cette propriété est exploitée pour générer des oscillations à haute fréquence.
Le domaine de Gunn, une fois formé, se déplace à travers le matériau semiconducteur. Ce mouvement périodique de déplacement crée une oscillation de la tension aux bornes de la diode, qui peut ensuite être utilisée pour générer des signaux à micro-ondes. La fréquence de ces signaux dépend de plusieurs facteurs, notamment la longueur du matériau semiconducteur et ses propriétés électriques.
Applications du diode Gunn
Les diodes Gunn sont largement utilisées dans diverses applications en raison de leur capacité à générer des fréquences élevées. Dans les radars, par exemple, elles sont utilisées pour produire la fréquence porteuse nécessaire à la détection d’objets. En communication sans fil, elles servent à générer les signaux haute fréquence nécessaires pour la transmission de données. En outre, dans les capteurs, les diodes Gunn peuvent être utilisées pour détecter des mouvements ou des changements de fréquence dus à des objets en mouvement.
Cette polyvalence fait du diode Gunn un composant essentiel dans de nombreux systèmes électroniques modernes, en particulier dans les domaines nécessitant des fréquences micro-ondes.
Avantages et Limitations
Les diodes Gunn offrent plusieurs avantages distincts, notamment leur simplicité de fabrication et leur capacité à fonctionner à des températures relativement élevées. En outre, elles ne nécessitent pas de champ magnétique externe pour leur fonctionnement, contrairement à certains autres dispositifs à haute fréquence. Cependant, elles présentent également des limitations, telles qu’une puissance de sortie relativement faible et une sensibilité aux variations de température, qui peuvent affecter leur performance.
Évolutions Technologiques
Avec l’avancement de la technologie des semiconducteurs, les diodes Gunn continuent de s’améliorer. L’intégration de nouveaux matériaux, comme le nitrure de gallium, a permis de développer des diodes Gunn opérant à des fréquences encore plus élevées et avec une meilleure efficacité. Ces améliorations ouvrent la voie à des applications plus larges, notamment dans les systèmes de communication de la prochaine génération et dans la radarisation de pointe.
Recherche et Développement Futur
La recherche continue dans le domaine des diodes Gunn se concentre sur l’augmentation de leur puissance de sortie et la réduction de leur sensibilité aux variations de température. De plus, les efforts sont faits pour intégrer les diodes Gunn dans des systèmes électroniques plus complexes, en les combinant avec d’autres technologies, comme les circuits intégrés à semi-conducteurs.
Conclusion
En conclusion, la diode Gunn joue un rôle crucial dans l’électronique à haute fréquence. Avec son fonctionnement unique basé sur l’effet Gunn, elle trouve des applications variées allant des systèmes radar aux communications sans fil. Bien qu’il existe certaines limitations, les avancées technologiques continuent d’améliorer ses performances et d’élargir ses possibilités d’application. L’avenir des diodes Gunn semble prometteur, avec des opportunités d’intégration dans des systèmes de plus en plus avancés et la perspective de contribuer significativement à l’évolution des technologies de communication et de détection.
