Introduction au Détecteur de Charge Piézoélectrique
Le détecteur de charge piézoélectrique est un dispositif clé dans le domaine de la mesure des forces, des pressions et des vibrations. Utilisant l’effet piézoélectrique, ces détecteurs convertissent les déformations mécaniques en charges électriques, permettant une mesure précise et sensible de divers phénomènes physiques.
Principe de Fonctionnement
Le principe de fonctionnement des détecteurs de charge piézoélectrique repose sur l’effet piézoélectrique. Cet effet se manifeste dans certains matériaux cristallins qui, lorsqu’ils sont soumis à une contrainte mécanique, génèrent une charge électrique à leur surface. Inversement, lorsqu’une charge électrique est appliquée à ces matériaux, ils subissent une déformation mécanique. Cette propriété unique permet aux détecteurs piézoélectriques de convertir les forces mécaniques en signaux électriques mesurables.
Composition et Structure
Un détecteur de charge piézoélectrique typique est composé d’un élément piézoélectrique, souvent en quartz ou en céramique, placé entre deux électrodes. Lorsqu’une force est appliquée sur le détecteur, l’élément piézoélectrique subit une déformation, induisant une charge électrique proportionnelle à la force appliquée. Cette charge est ensuite recueillie par les électrodes pour être mesurée et analysée.
Applications Variées
Les détecteurs de charge piézoélectriques trouvent des applications dans de nombreux domaines. En médecine, ils sont utilisés pour la surveillance des niveaux de pression dans le corps humain, tels que la pression sanguine intracrânienne. Dans l’industrie, ils servent à mesurer les forces dans les processus de fabrication ou pour surveiller la santé structurelle des bâtiments et des ponts. En recherche scientifique, ils permettent de réaliser des mesures précises de vibrations ou de pressions dans diverses expériences.
Avantages et Limitations
Les détecteurs de charge piézoélectriques offrent plusieurs avantages, notamment une grande sensibilité, une réponse rapide et la capacité de mesurer de petites forces et pressions. Cependant, ils présentent également certaines limitations. Par exemple, leur réponse peut être affectée par les changements de température et ils peuvent ne pas être adaptés pour mesurer des forces statiques ou très lentes en raison de la décharge lente des charges électriques accumulées.
Intégration dans les Systèmes de Mesure

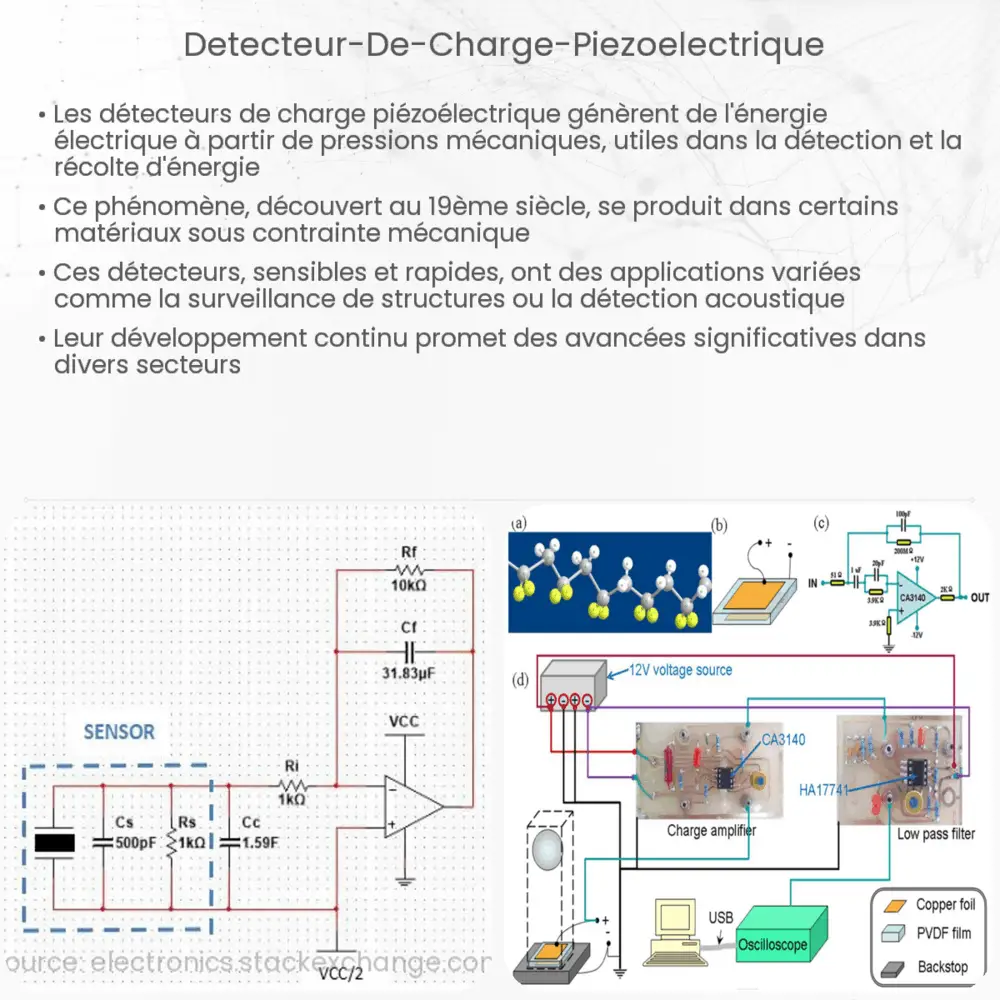

Les détecteurs de charge piézoélectriques peuvent être intégrés dans des systèmes de mesure complexes pour améliorer la précision et la fiabilité des données recueillies. Ils sont souvent couplés avec des amplificateurs de charge et des systèmes d’acquisition de données pour traiter et analyser les signaux électriques générés. Cette intégration permet une meilleure gestion des signaux faibles et une compensation des perturbations externes, comme le bruit électromagnétique.
Choix et Calibration
Le choix d’un détecteur de charge piézoélectrique dépend de plusieurs facteurs, tels que la gamme de mesure, la sensibilité requise, et les conditions environnementales. La calibration de ces détecteurs est cruciale pour assurer la précision des mesures. Elle implique généralement l’étalonnage du détecteur à l’aide de forces ou de pressions connues, afin de déterminer sa réponse spécifique.
Maintenance et Durabilité
La durabilité et la nécessité de maintenance des détecteurs de charge piézoélectriques varient selon leur utilisation et leur environnement. Ils sont généralement robustes et nécessitent peu d’entretien, mais dans des environnements hostiles ou pour des applications de haute précision, des vérifications et des calibrages périodiques peuvent être nécessaires.
Évolutions Technologiques
L’évolution des technologies piézoélectriques continue d’améliorer les performances et les applications des détecteurs de charge. Les recherches actuelles se concentrent sur le développement de matériaux piézoélectriques avec de meilleures propriétés, une sensibilité accrue et une meilleure résistance aux conditions environnementales extrêmes. Ces avancées ouvrent la voie à des applications plus larges et plus efficaces dans divers secteurs.
Conclusion
En résumé, les détecteurs de charge piézoélectriques sont des instruments précieux dans la mesure de forces, de pressions et de vibrations. Leur capacité à convertir les contraintes mécaniques en signaux électriques les rend indispensables dans de nombreux domaines, de la médecine à l’ingénierie. Malgré certaines limitations, les avancées technologiques continuent d’élargir leur champ d’application, rendant ces détecteurs encore plus pertinents et polyvalents dans le monde moderne. Avec une sélection appropriée, une calibration adéquate et une maintenance régulière, ils restent des outils fiables et précis pour une multitude d’applications de mesure.
