Découvrez le fonctionnement, les avantages, et les applications des débitmètres à section variable, un outil clé dans l’industrie.

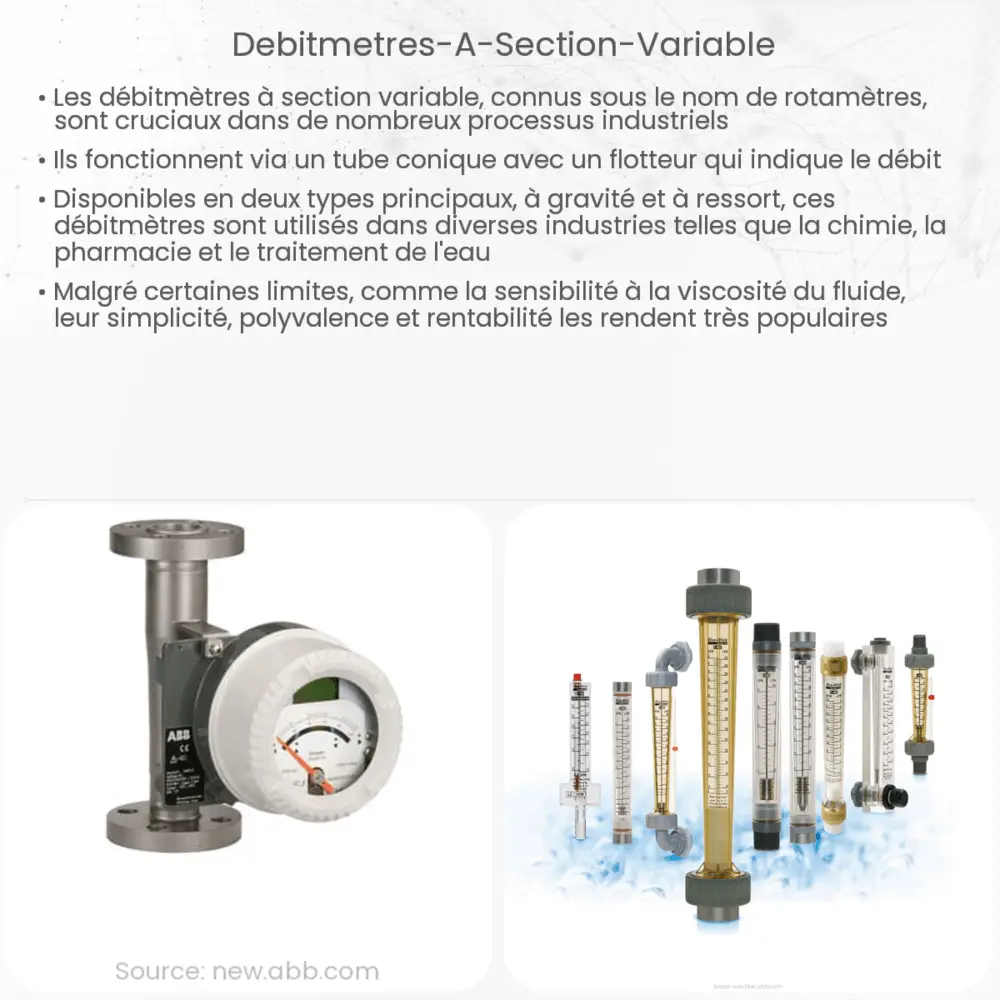

Introduction aux Débitmètres à Section Variable
Les débitmètres à section variable sont des instruments essentiels dans le domaine de la mesure et du contrôle des fluides. Employés dans divers secteurs industriels, ils offrent une solution fiable pour la surveillance des débits de liquides ou de gaz. Leur fonctionnement repose sur un principe simple mais efficace, adapté à une variété d’applications.
Principe de Fonctionnement
Le principe de base d’un débitmètre à section variable est la relation entre le débit du fluide et la position d’un flotteur dans un tube conique. Lorsque le fluide traverse le tube, il entraîne le flotteur. La hauteur à laquelle se stabilise ce flotteur est directement proportionnelle au débit du fluide. Plus le débit est élevé, plus le flotteur monte dans le tube.
Composants Clés
- Tube Conique : Le tube, généralement transparent, permet de visualiser directement le flotteur et sa position. Sa forme conique est cruciale pour la mesure précise du débit.
- Flotteur : Élément central du débitmètre, le flotteur peut être conçu en différents matériaux en fonction du fluide mesuré et de la pression de fonctionnement.
- Échelle Graduée : Située sur le tube, elle permet de lire directement le débit en se basant sur la position du flotteur.
Avantages et Applications
Les débitmètres à section variable présentent plusieurs avantages, notamment leur simplicité, leur fiabilité et leur facilité d’installation et de maintenance. Ils sont souvent utilisés dans les industries chimiques, alimentaires, pharmaceutiques, et dans les systèmes de traitement d’eau. Leur capacité à fonctionner sans alimentation électrique les rend particulièrement adaptés aux environnements où l’électricité est limitée ou non disponible.
En outre, ces débitmètres offrent une excellente résistance aux conditions chimiques et physiques hostiles, ce qui les rend idéaux pour des applications dans des environnements exigeants.
Limitations et Considérations de Sélection
Malgré leurs nombreux avantages, les débitmètres à section variable présentent certaines limitations. Ils sont moins adaptés aux fluides avec de fortes viscosités ou contenant des particules solides, qui peuvent entraver le mouvement libre du flotteur. De plus, leur précision peut être affectée par des variations de température et de pression. Il est donc crucial de choisir un débitmètre adapté aux caractéristiques spécifiques du fluide à mesurer.
Intégration et Automatisation
Dans l’ère de l’automatisation industrielle, de nombreux débitmètres à section variable sont désormais équipés de capteurs et de transmetteurs électroniques. Ces ajouts permettent une intégration aisée dans des systèmes de contrôle automatisés, offrant ainsi une lecture à distance et une meilleure précision des mesures. Cette évolution marque une étape significative dans l’adaptation de ces instruments aux besoins modernes de l’industrie.
Entretien et Durabilité
L’entretien des débitmètres à section variable est relativement simple. Leur conception sans pièces mobiles complexes réduit le risque de pannes et prolonge leur durée de vie. Cependant, un nettoyage régulier est recommandé, surtout pour les fluides susceptibles de laisser des dépôts ou des résidus dans le tube.
Conclusion
En conclusion, les débitmètres à section variable sont des outils indispensables dans le contrôle et la mesure des débits de fluides dans diverses industries. Leur simplicité, fiabilité, et faible besoin en entretien les rendent particulièrement attractifs. Toutefois, il est important de prendre en compte les spécificités de l’application envisagée, notamment le type de fluide, les conditions de température et de pression, ainsi que les éventuelles exigences d’automatisation. En choisissant le bon débitmètre et en assurant un entretien adéquat, les utilisateurs peuvent s’assurer de mesures précises et fiables, contribuant ainsi à l’efficacité et à la sécurité des processus industriels.
