Qu’est-ce qu’un Convertisseur SEPIC?
Le convertisseur SEPIC (Single-Ended Primary Inductor Converter) est un type de convertisseur DC-DC qui permet de réguler la tension de sortie, la rendant supérieure, inférieure ou égale à la tension d’entrée. Cette flexibilité le rend particulièrement utile dans des applications où la tension d’alimentation varie, comme les systèmes alimentés par batterie.
Principes de Fonctionnement

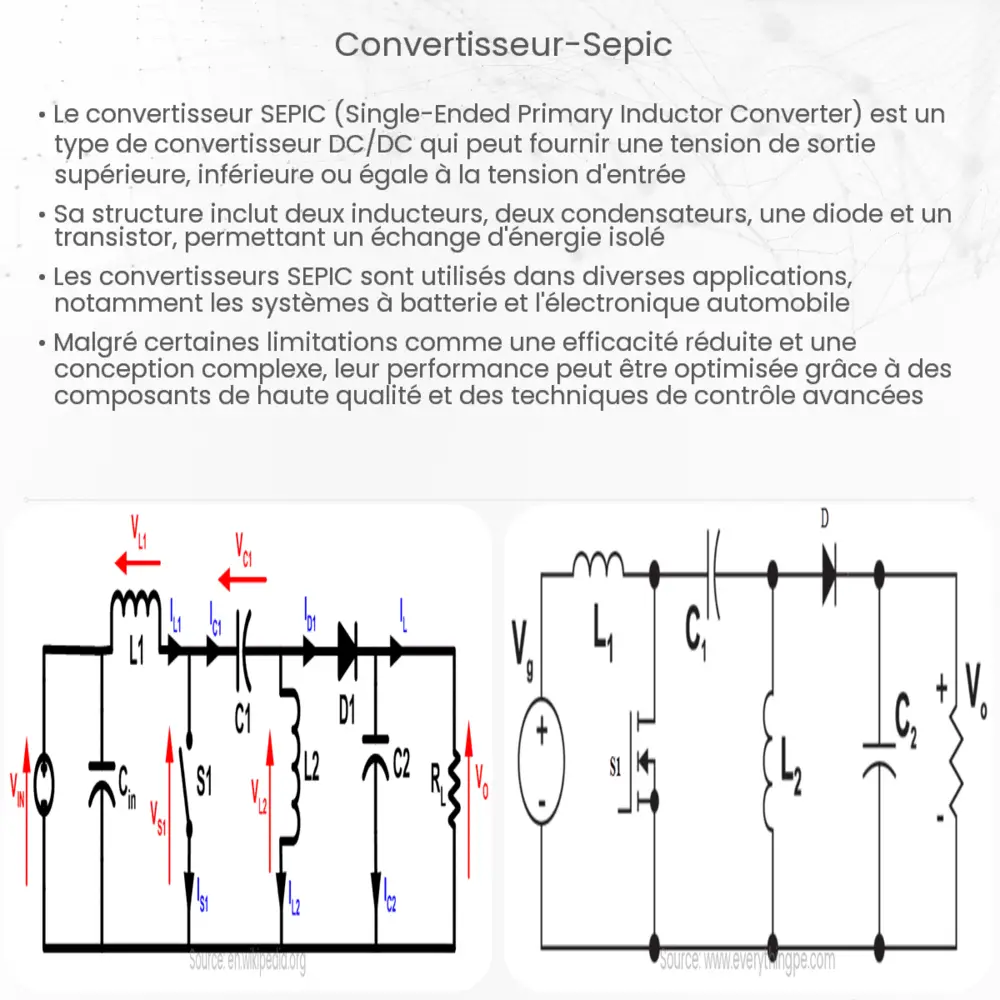

Le fonctionnement du convertisseur SEPIC repose sur deux inductances principales : l’inductance d’entrée (L1) et l’inductance de couplage (L2). Ces inductances travaillent conjointement pour stocker et transférer l’énergie du côté entrée au côté sortie du circuit. Un élément clé du SEPIC est le condensateur de couplage (C1), qui permet de séparer la tension d’entrée de la tension de sortie tout en transférant l’énergie entre les inductances.
Avantages et Applications
Le convertisseur SEPIC est apprécié pour sa polyvalence et sa capacité à maintenir une tension de sortie stable malgré les variations de la tension d’entrée. Il est souvent utilisé dans des dispositifs électroniques portables, des systèmes d’alimentation de secours, et des applications où la tension d’entrée peut fluctuer considérablement, comme dans les véhicules électriques.
Conception du Circuit SEPIC
La conception d’un circuit SEPIC commence par le choix des inductances (L1 et L2) et du condensateur de couplage (C1). Les valeurs de ces composants dépendent de la tension d’entrée, de la tension de sortie souhaitée et du courant de charge. Un autre élément important est le transistor de commutation, qui régule le flux d’énergie dans le circuit. La sélection du transistor est cruciale car elle affecte l’efficacité et la performance du convertisseur.
Équations de Base
La relation entre la tension d’entrée (Vin) et la tension de sortie (Vout) dans un convertisseur SEPIC peut être approximée par l’équation suivante :
Vout = Vin * (1 + D)/(1 – D)
où D représente le rapport cyclique du transistor de commutation. Cette équation simplifiée illustre le contrôle de la tension de sortie via le rapport cyclique, soulignant la capacité du SEPIC à augmenter ou diminuer la tension selon les besoins.
Optimisation de l’Efficacité du Convertisseur SEPIC
Pour optimiser l’efficacité d’un convertisseur SEPIC, plusieurs facteurs doivent être pris en compte. Premièrement, le choix des composants comme les diodes et les transistors à faible chute de tension peut réduire les pertes. De plus, l’utilisation de condensateurs et d’inductances de haute qualité minimise les pertes par effet Joule et les pertes magnétiques. Il est également crucial de bien dimensionner les composants pour éviter les surcharges et assurer un fonctionnement efficace dans toutes les conditions.
Applications Spécifiques du Convertisseur SEPIC
Le convertisseur SEPIC est largement utilisé dans des applications nécessitant une régulation précise de la tension. Par exemple, dans les systèmes d’éclairage à LED, les SEPIC sont employés pour maintenir une luminosité constante malgré les variations de tension d’alimentation. Ils sont également utilisés dans les systèmes photovoltaïques pour optimiser la conversion de l’énergie solaire en électricité utilisable, même sous des conditions de luminosité variables.
Limitations et Considérations de Conception
Malgré ses avantages, le convertisseur SEPIC présente certaines limitations. Sa complexité relative rend sa conception plus difficile comparée à d’autres convertisseurs. De plus, le choix inapproprié des composants peut entraîner des perturbations électromagnétiques et une réduction de l’efficacité. Il est donc essentiel de bien comprendre les caractéristiques de l’application pour concevoir un circuit SEPIC adapté.
Conclusion
Le convertisseur SEPIC est une solution polyvalente et efficace pour la régulation de la tension dans de nombreuses applications électroniques. Sa capacité à ajuster la tension en sortie, que ce soit pour l’augmenter, la diminuer ou la maintenir égale à la tension d’entrée, en fait un choix privilégié pour des applications telles que les dispositifs portables, les systèmes d’éclairage et les applications photovoltaïques. Cependant, la conception d’un circuit SEPIC nécessite une compréhension approfondie des principes électriques et une sélection minutieuse des composants pour garantir performance et efficacité. En prenant en compte ces aspects, les concepteurs peuvent tirer pleinement parti des avantages du convertisseur SEPIC, tout en surmontant ses défis inhérents.
