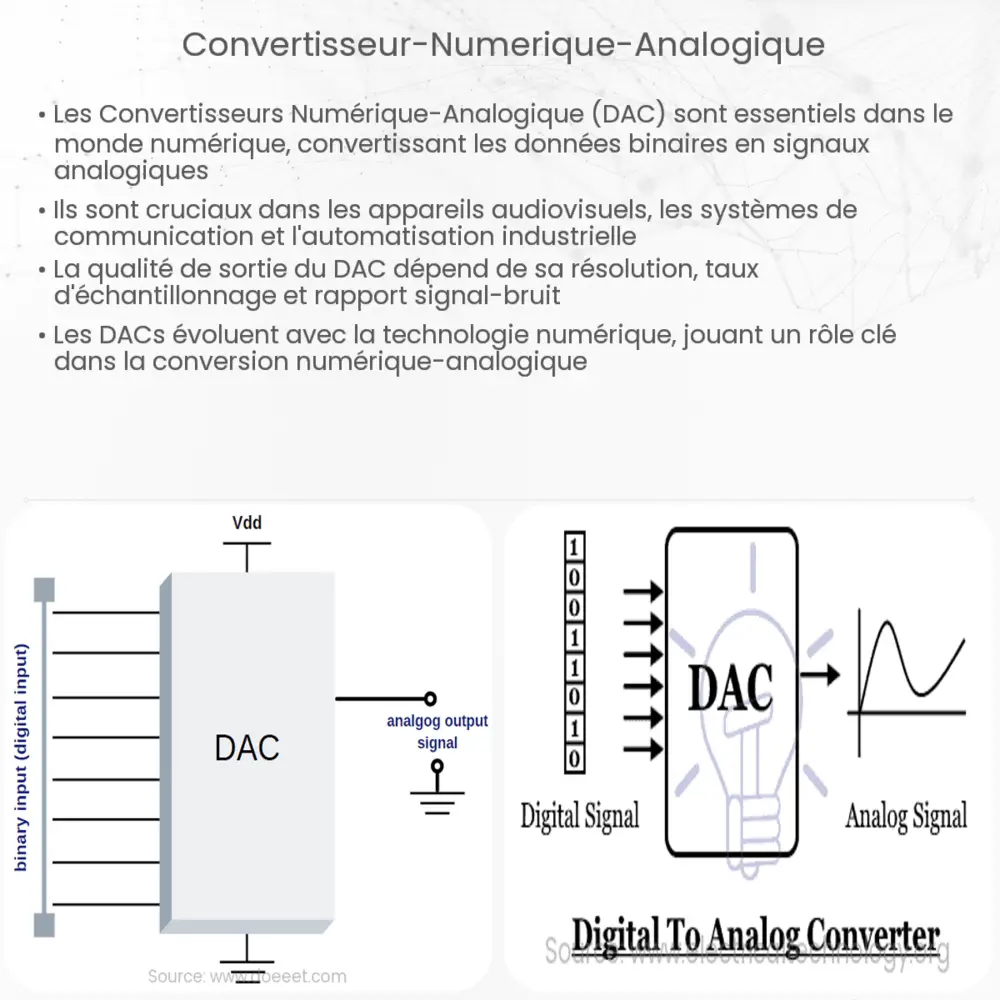

Qu’est-ce qu’un Convertisseur Numérique-Analogique (CNA) ?
Un Convertisseur Numérique-Analogique, souvent abrégé en CNA ou DAC (Digital-to-Analog Converter en anglais), est un dispositif électronique essentiel dans le monde de la technologie numérique. Son rôle principal est de transformer des signaux numériques, constitués de bits, en signaux analogiques, qui peuvent prendre une infinité de valeurs. Cette transformation est cruciale dans de nombreux appareils électroniques tels que les téléphones, les téléviseurs, et les systèmes audio.
Comment Fonctionne un CNA ?
Le fonctionnement d’un CNA repose sur le principe de conversion d’une valeur numérique en une tension ou un courant analogique. Le processus commence par la réception d’un signal numérique, qui est une série de bits (0 et 1). Ces bits sont ensuite convertis en un signal analogique continu. La précision de cette conversion dépend de la résolution du CNA, qui est généralement mesurée en bits. Plus le nombre de bits est élevé, plus la conversion est précise.
Les Types de CNA
Il existe plusieurs types de convertisseurs numérique-analogique, chacun ayant ses propres caractéristiques et domaines d’application. Les plus courants sont :
- CNA à Résistance Pondérée : Utilise un réseau de résistances ayant des valeurs soigneusement choisies pour produire différents niveaux de tension.
- CNA à Réseau R-2R : Emploie une structure de résistances en échelle pour obtenir une haute précision avec moins de composants.
- CNA à Approximation Successive : Fonctionne en ajustant progressivement la sortie jusqu’à ce qu’elle corresponde au signal d’entrée.
Applications des CNA
Les CNA sont utilisés dans une multitude d’applications. En voici quelques exemples :
- Audio et Vidéo : Ils sont essentiels dans les lecteurs de musique numérique et les écrans pour convertir les fichiers audio et vidéo numériques en signaux que nous pouvons voir et entendre.
- Télécommunications : Les CNA jouent un rôle important dans la conversion de données numériques en signaux analogiques pour la transmission sur des lignes téléphoniques.
- Instrumentation et Mesure : Ils sont utilisés dans les oscilloscopes numériques et autres équipements de mesure pour convertir des données numériques en signaux analogiques pour l’affichage et l’analyse.
Cette première partie a exploré la définition, le fonctionnement, les types et les applications des CNA. Dans la suite, nous examinerons plus en détail les aspects techniques, les critères de sélection, et les tendances futures des CNA.
Aspects Techniques Importants des CNA
Quand on choisit un CNA, plusieurs aspects techniques doivent être pris en compte :
- Résolution : C’est le nombre de bits que le CNA peut traiter. Une résolution plus élevée signifie une meilleure précision de la conversion.
- Taux d’échantillonnage : Il indique la fréquence à laquelle le CNA peut convertir des données numériques en signal analogique. Un taux d’échantillonnage élevé est essentiel pour les applications nécessitant une conversion rapide.
- Erreur de Linéarité : Elle mesure la précision avec laquelle la sortie analogique suit la valeur numérique d’entrée. Une faible erreur de linéarité est préférable pour une conversion précise.
Choisir le Bon CNA
Pour choisir le bon CNA, il faut considérer :
- L’application : Audio, vidéo, télécommunications, etc. Chaque application a des exigences spécifiques en termes de résolution et de taux d’échantillonnage.
- Le coût : Les CNA plus précis et rapides sont généralement plus chers. Il est important de trouver un équilibre entre les performances et le budget.
- La taille et la consommation d’énergie : Pour les dispositifs portables, un CNA de petite taille et à faible consommation d’énergie est préférable.
Tendances Futures et Évolutions
Le domaine des CNA continue d’évoluer avec la technologie. Les tendances actuelles incluent :
- Miniaturisation : Les CNA deviennent de plus en plus petits, ce qui est crucial pour les appareils mobiles et portables.
- Augmentation de la Résolution : La demande pour des résolutions plus élevées augmente, notamment dans les domaines de l’audio haute fidélité et de la vidéo haute définition.
- Intégration avec d’autres circuits : L’intégration de CNA avec d’autres composants électroniques pour réduire la taille globale et le coût des systèmes.
Conclusion
En conclusion, les convertisseurs numérique-analogique jouent un rôle essentiel dans la conversion de données numériques en signaux analogiques dans une variété d’applications. Leur importance dans le paysage technologique moderne est indéniable, avec des avancées continues en termes de résolution, de vitesse et d’intégration. Comprendre les différents types de CNA, leurs fonctionnements, et comment les sélectionner pour des applications spécifiques est crucial pour les professionnels de l’électronique et de la technologie. À mesure que la technologie avance, on peut s’attendre à voir des CNA encore plus performants, contribuant ainsi au développement de dispositifs électroniques toujours plus innovants et efficaces.
